Proline Promag D 400
7.2.2
Getrenntausführung anschließen
4 x
PH 2

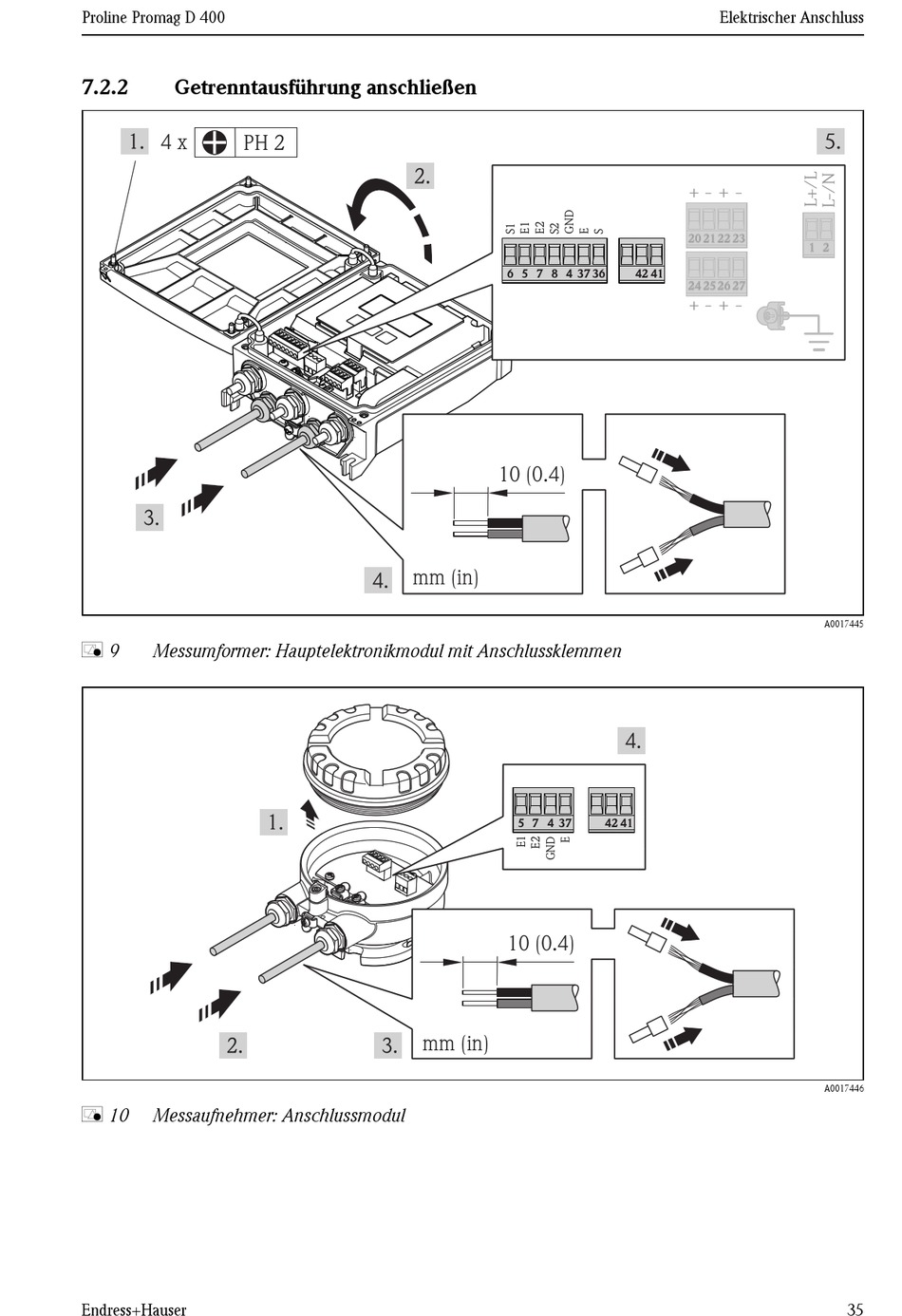

å 9
Messumformer: Hauptelektronikmodul mit Anschlussklemmen
å 10
Messaufnehmer: Anschlussmodul
Endress+Hauser
6 5 7 8 4 37 36
10 (0.4)
mm (in)
5 7 4 37
10 (0.4)
mm (in)
Elektrischer Anschluss
+
+
-
-
20 21 22 23
42 41
24 25 26 27
+
+
-
-
42 41
1 2
A0017445
