Endress+Hauser prosonic flow DMU 93 Betriebsanleitung

Endress+Hauser prosonic flow DMU 93 Betriebsanleitung

Ultraschall-durchflussmessung
Vorschau ausblenden Andere Handbücher für prosonic flow DMU 93:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

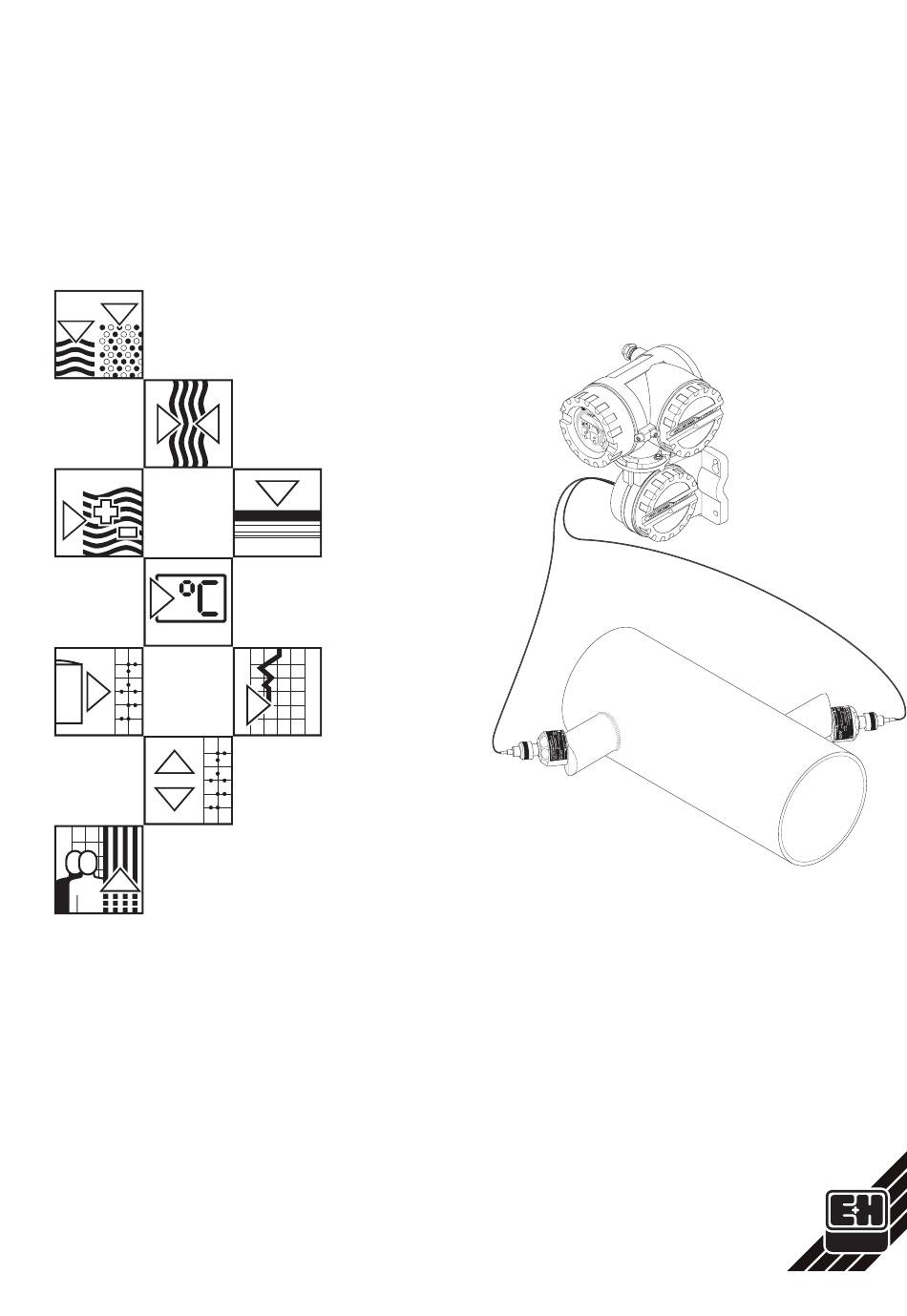

BA 044D/06/de/12.99
Nr. 50096059
CV 5.0
gültig ab Software-Version
V01.01.XX (Messverstärker)
V01.01.XX (Kommunikation)

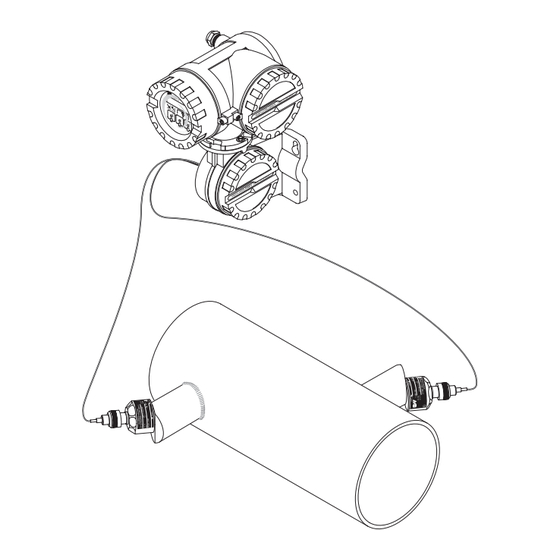

prosonic flow
DMU 93 / DDU 15
Ultraschall-
Durchflussmessung
Betriebsanleitung
+
Endress
The Power of Know How
Hauser

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser prosonic flow DMU 93

Inhaltszusammenfassung für Endress+Hauser prosonic flow DMU 93

  • Seite 1 BA 044D/06/de/12.99 prosonic flow Nr. 50096059 CV 5.0 DMU 93 / DDU 15 gültig ab Software-Version V01.01.XX (Messverstärker) Ultraschall- V01.01.XX (Kommunikation) Durchflussmessung Betriebsanleitung Endress Hauser The Power of Know How...
  • Seite 2 Prosonic Flow DMU 93 / DDU 15 Messort festlegen Vorbereitung (Montageort, Einlauflänge) Platzbedarf für die Messstelle: = 1 x D (Rohrdurchmesser) Quick s. Seite 13 Setup Wandstärke ermitteln (falls nicht bekannt bereits ein Montageloch bohren) s. Seite 14, 17 Quick-Setup durchführen...
  • Seite 3 Prosonic Flow DMU 93 / DDU 15 Quick elektrischer Anschluss Mit Berühren der -Taste > 3 s s. Seite 23 kommen Sie zurück in die HOME-Position Setup ENDRESS+HAUSER PROSONIC FLOW NETZ EIN >3s ABBRECHEN Funktionsgruppe MESSGRÖSSEN QUICK SETUP S. 52...
  • Seite 4 Prosonic Flow DMU 93 / DDU 15 Endress+Hauser...

  • Seite 5: Inhaltsverzeichnis

    Prosonic Flow DMU 93 / DDU 15 Inhaltsverzeichnis Sicherheitshinweise ..Beschreibung der Funktionen . . 45 1.1 Bestimmungsgemäße Verwendung Störungssuche, Reparatur und 1.2 Kennzeichnung von Gefahren und Wartung ... 79 Hinweisen .
  • Seite 6 Prosonic Flow DMU 93 / DDU 15 Eingetragene Warenzeichen ® HART Registriertes Warenzeichen der HART Communication Foundation, Austin, USA ® HASTELLOY Registriertes Warenzeichen der Firma Haynes International, Inc., Kokomo, USA Endress+Hauser...

  • Seite 7: Sicherheitshinweise

    1 Sicherheitshinweise Prosonic Flow DMU 93 / DDU 15 1 Sicherheitshinweise 1.1 Bestimmungsgemäße Verwendung • Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Hersteller nicht. • Messsystemen, die im explosionsgefährdeten Bereich eingesetzt werden, liegt eine separate Ex-Dokumentation bei, die ein fester Bestandteil dieser Betriebsanleitung ist.

  • Seite 8: Reparaturen, Gefahrenstoffe

    • Beschreibung der Einsatzfunktion des Durchflussmessgeräts in der Anlage Entfernen Sie alle dem Durchfluss-Messsystem anhaftenden Materialien bevor Sie das Gerät zur Reparatur an Endress+Hauser einsenden. Dies ist besonders wichtig, wenn die Materialien gesundheitsgefährdend sind, z.B. ätzend, giftig, krebserregend, radio-aktiv usw.

  • Seite 9: Geräteidentifikation

    Prosonic Flow DMU 93 / DDU 15 2 Geräteidentifikation 2 Geräteidentifikation Auf dem Messumformer Prosonic Flow DMU 93 sowie dem Ultraschallsensor Prosonic Flow DDU 15 ist ein Typenschild angebracht mit folgenden Angaben: Bestell-Code: Um eine genaue Definition Ihrer Angaben des...
  • Seite 10 2 Geräteidentifikation Prosonic Flow DMU 93 / DDU 15 Endress+Hauser...

  • Seite 11: Montage Und Installation

    Prosonic Flow DMU 93 / DDU 15 3 Montage und Installation 3 Montage und Installation Warnung! • Die in diesem Kapitel aufgeführten Hinweise sind konsequent zu beachten, um einen sicheren und zuverlässigen Messbetrieb zu gewährleisten. Warnung! • Bei Geräten mit Zulassungen für explosionsgefährdete Bereiche können sich Auf- bauvorschriften und technische Daten von den nachfolgend aufgeführten Angaben...

  • Seite 12: Einsatzmöglichkeiten Der Ultraschallsensoren

    3 Montage und Installation Prosonic Flow DMU 93 / DDU 15 3.2 Einsatzmöglichkeiten der Ultraschallsensoren Rohrmaterialien Schweißbarer Stahl, z. B. Stahl Typ AISI 304, Kohlenstoffstahl Messstoffbeschaffenheit • Max. 1% Luft-/Gasanteile • Max. 5% Feststoffanteile 3.3 Montagelage Vertikal Empfohlene Montagelage mit Strömungs- richtung nach oben.

  • Seite 13: Isolierungen

    Prosonic Flow DMU 93 / DDU 15 3 Montage und Installation 3.4 Isolierungen Grundsätzlich ist es erlaubt, bei beheizten Rohrleitungen oder bei Rohrleitungen mit kalten Messstoffen die Rohrleitungen mit den darauf montierten Ultraschallsensoren vollständig zu isolieren. Achtung! Der angegebene Temperaturbereich der Sensoren und der Sensorkabel, welcher auf dem Typenschild ersichtlich ist, darf im isolierten Zustand weder unter- noch überschritten werden.

  • Seite 14: Montage Der Sensoren Und Halterungen (Einspur-Ausführung)

    3 Montage und Installation Prosonic Flow DMU 93 / DDU 15 3.7 Montage der Sensoren und Halterungen (Einspur-Ausführung) Schritt 1 Montagebereich auf dem Rohrabschnitt festlegen (siehe hierzu Kap. 3.5 und 3.6 Montageort und Einlaufstrecken). Platzbedarf der Messstelle ca. 1 x Rohr- durchmesser.
  • Seite 15 Prosonic Flow DMU 93 / DDU 15 3 Montage und Installation Fortsetzung Montage der Einspur-Ausführung Schritt 5 Mittellinie auf die Rückseite des Rohrs projizieren und anzeichnen. Schritt 6 2. Bohrloch auf die rückseitige Mittellinie anzeichnen. Schritt 7 Zweites Bohrloch, z.B. mit einem Plasma- schneider herstellen und Löcher zum...
  • Seite 16 3 Montage und Installation Prosonic Flow DMU 93 / DDU 15 Fortsetzung Montage der Einspur-Ausführung Schritt 8 Zur Einstellung der Einschweißtiefe können beide Sensorhalterungen mit dem speziellen Werkzeug zur Regulierung der Einstecktiefe (optional) fixiert und dann mit Hilfe der Spurstange ausgerichtet werden.

  • Seite 17: Montage Der Sensoren Und Halterungen (Zweispur-Ausführung)

    Prosonic Flow DMU 93 / DDU 15 3 Montage und Installation 3.8 Montage der Sensoren Halterungen (Zweispur-Ausführung) Schritt 1 Montagebereich auf dem Rohrabschnitt festlegen (siehe hierzu Kap. 3.5 und 3.6 Montageort und Einlaufstrecken). Platzbedarf ca. 1 x Rohrdurchmesser. Schritt 2 Mittellinie auf dem Rohr am Montageort anzeichnen.
  • Seite 18 3 Montage und Installation Prosonic Flow DMU 93 / DDU 15 Fortsetzung Montage der Sensoren (Zweispur-Ausführung) Schritt 5 Mit der erhaltenen Bogenlänge können Sie jetzt die Mittellinie korrigieren. Bogenlänge Schritt 6 Projizieren Sie die korrigierte Mittellinie auf die gegenüberliegende Rohrseite und zeichnen Sie diese an (halber Rohrumfang).
  • Seite 19 Prosonic Flow DMU 93 / DDU 15 3 Montage und Installation Fortsetzung Montage der Sensoren (Zweispur-Ausführung) Schritt 10 Sensorhalterungen in den ersten beiden Bohrlöchern einsetzen und mit der Spur- stange (Ausrichtungswerkzeug) ausrich- ten. Mit dem Schweißgerät anpunkten und anschließend beide Sensorhalterungen festschweißen.
  • Seite 20 3 Montage und Installation Prosonic Flow DMU 93 / DDU 15 Fortsetzung Montage der Sensoren (Zweispur-Ausführung) Fortsetzung Schritt 12 Zur Einstellung der Einschweißtiefe kön- nen beide Sensorhalterungen mit dem speziellen Werkzeug zur Regulierung der Einstecktiefe (optional) fixiert und dann mit Hilfe der Spurstange ausgerichtet werden.

  • Seite 21: Montage Des Messumformers

    Prosonic Flow DMU 93 / DDU 15 3 Montage und Installation 3.9 Montage des Messumformers Standardmäßig wird für den Messumformer das Wandmontageset mitgeliefert. Für die Pfostenmontage des Messumfor- mers ist zusätzlich ein spezielles Montage- ANSCHLUSSKLEMMEN - FIELD TERMINALS set lieferbar.

  • Seite 22: Drehen Der Vor-Ort-Anzeige

    3 Montage und Installation Prosonic Flow DMU 93 / DDU 15 3.11 Drehen der Vor-Ort-Anzeige Warnung! Stromschlaggefahr! Hilfsenergie aus- – schalten, bevor Sie das Gerät öffnen. Warnung! — 1. Zylinderschraube mit Innensechs- kant der Sicherungskralle lösen. (3 mm-Inbusschlüssel) 2. Elektronikraumdeckel abschrauben.

  • Seite 23: Elektrischer Anschluss

    Prosonic Flow DMU 93 / DDU 15 4 Elektrischer Anschluss 4 Elektrischer Anschluss Warnung! • Bei Geräten mit Ex-Zulassung für explosionsgefährdete Bereiche können sich Ein- bauvorschriften und technische Daten von den nachfolgend aufgeführten Angaben unterscheiden. Beachten Sie diesbezüglich die separate Ex-Zusatzdokumentation.

  • Seite 24: Anschluss Des Messumformers

    4 Elektrischer Anschluss Prosonic Flow DMU 93 / DDU 15 4.3 Anschluss des Messumformers Warnung! • Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. • Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsenergie an- gelegt wird. Warnung! • Typenschildangaben mit der ortsüblichen Versorgungsspannung und Frequenz vergleichen.
  • Seite 25 Prosonic Flow DMU 93 / DDU 15 4 Elektrischer Anschluss Hilfsenergie / Gerätesicherung: 20...55 V AC / 16...62 V DC: 2,0 A träge / 250 V; 5,2 x 20 mm 85...260 V AC 1,0 A träge / 250 V; 5,2 x 20 mm...

  • Seite 26: Anschluss Verbindungskabel Sensoren / Messumformer

    4 Elektrischer Anschluss Prosonic Flow DMU 93 / DDU 15 4.4 Anschluss Verbindungskabel Sensoren / Messumformer Die zwei Verbindungskabel Sensoren ¡ Messumformer werden inkl. Stecker ab Werk vorkonfektioniert in den Längen 5, 10, 15 oder 30 Meter geliefert. Warnung! Stromschlaggefahr! Hilfsenergie ausschalten, bevor das Anschlussgehäuse geöffnet und die Verdrahtung vorgenommen wird.

  • Seite 27: Inbetriebnahme

    Prosonic Flow DMU 93 / DDU 15 5 Inbetriebnahme 5 Inbetriebnahme 5.1 Einschalten Nach der Montage und Installation hat sich der Anwender über die korrekte Montage und den korrekten elektrischen Anschluss zu überzeugen (siehe Kap. 3 und 4). Danach kann die Hilfsenergie eingeschaltet und der Messumformer für die Messstelle eingerichtet werden.

  • Seite 28: Nullpunktabgleich

    5 Inbetriebnahme Prosonic Flow DMU 93 / DDU 15 5.3 Nullpunktabgleich Anmerkungen zum Nullpunktabgleich Ein Nullpunktabgleich ist normalerweise nicht erforderlich! In speziellen Fällen ist erfahrungsgemäß ein Nullpunktabgleich empfehlenswert und zwar bei höchsten Ansprüchen an die Messgenauigkeit im unteren Durchflussbereich (< 0,5 m/s).

  • Seite 29: Konfigurieren Der Relaiskontakte

    Prosonic Flow DMU 93 / DDU 15 5 Inbetriebnahme 5.4 Konfigurieren der Relaiskontakte Beide Relais sind frei konfigurierbar, d.h. beide sind entweder als Öffner oder als Schließer mit Hilfe von Steckbrücken auf der Kommunikations-Platine umsteckbar. – Relais (V5): Ausführung: Werkeinstellung Brücke J5 2 Stromausgänge...
  • Seite 30 5 Inbetriebnahme Prosonic Flow DMU 93 / DDU 15 Endress+Hauser...

  • Seite 31: Bedienübersicht

    Prosonic Flow DMU 93 / DDU 15 6 Bedienübersicht 6 Bedienübersicht 6.1 Anzeige- und Bedienelemente Flüssigkristall-Anzeige • Beleuchtet, zweizeilig, max. 16 Zeichen pro Zeile • Auf der Anzeige erscheinen Dialogtexte und Zahlenwerte, sowie Fehler-, Alarm- und Statusmeldungen • HOME-Position (Anzeige während des normalen Betriebs): Obere Zeile →...

  • Seite 32: E+H-Bedienmatrix (Funktionen Einstellen)

    6 Bedienübersicht Prosonic Flow DMU 93 / DDU 15 6.2 E+H-Bedienmatrix (Funktionen einstellen) ➀ Einstieg in die Bedienmatrix ➁ Funktionsgruppe auswählen (>GRUPPENWAHL<) ➂ Funktion auswählen (danach Daten mit eingeben und mit abspeichern) ➃ Verlassen der Bedienmatrix, Rücksprung zur HOME-Position (aus jeder beliebigen Matrix-Position, z.B. nach erfolgter Programmierung) Hinweis! →...
  • Seite 33 Prosonic Flow DMU 93 / DDU 15 6 Bedienübersicht Endress+Hauser...
  • Seite 34 Die Einstellung ist nun definitiv abgespeichert bzw. eine Funktion, z.B. der Nullpunktabgleich, wird gestartet. • Es ist möglich, dass die von Prosonic Flow DMU 93 berechneten Nachkommastel- len nicht alle angezeigt werden können, abhängig von gewählter Maßeinheit und Anzahl gewählter Nachkommastellen (s. Funktion “FORMAT DURCHFL.”, Seite 66).

  • Seite 35: Bedienbeispiel

    Prosonic Flow DMU 93 / DDU 15 6 Bedienübersicht 6.3 Bedienbeispiel Sie möchten den werkseitig auf “4–20 mA” eingestellten Strombereich auf “0–20 mA” ändern. Gehen Sie wie folgt vor: ENDRESS+HAUSER PROSONIC FLOW >3s Einstieg in die Programmiermatrix. M E S S G R ö S S E N >...

  • Seite 36: Bedienung Mit Hilfe Des "Hart-Handbediengeräts Dxr 275

    Prosonic Flow DMU 93 / DDU 15 6.4 Bedienung mit Hilfe des “HART-Handbediengeräts DXR 275” Das Anwählen der Prosonic Flow DMU 93-Gerätefunktionen erfolgt beim “HART-Hand- bediengerät” über verschiedene Menüebenen sowie mit Hilfe einer speziellen Bedien- matrix für HART-Handbediengeräte (s. Abb. 26).
  • Seite 37 Prosonic Flow DMU 93 / DDU 15 6 Bedienübersicht Abb. 27 HART-Bedienmatrix Prosonic Flow DMU 93 Endress+Hauser...

  • Seite 38: Commuwin Ii Via Hart-Protokoll

    Abschirmung Prosonic Flow DMU 93 Commuwin II RS 232C Personal Computer Commubox mit E+H-Programm FXA 191 “Commuwin II” Abb. 28 Bedienung mit “Commuwin II” Die Commuwin II-Bedienmatrix für Prosonic Flow DMU 93 finden Sie auf den folgen- den Seiten. Endress+Hauser...

  • Seite 39: Bedienung Mit Commuwin

    Prosonic Flow DMU 93 / DDU 15 6 Bedienübersicht 6.6 Bedienung mit Commuwin II Für die Bedienung von Prosonic Flow DMU 93 mit der Commuwin II-Software sind alle Gerätefunktionen übersichtlich in einer Matrix angeordnet. Mit Hilfe der Funktion “AUSWAHL” (V3H0) sind wahlweise unterschiedliche Teile der Gesamtmatrix abrufbar, welche verschiedene Funktionsgruppen und Funktionen beinhalten.
  • Seite 40 6 Bedienübersicht Prosonic Flow DMU 93 / DDU 15 Bedienmatrix Commuwin II BERECH.VOL.FLUSS VOLUMENFLUSS K1 VOLUMENFLUSS K2 MITTLERE SCHALLG MESSWERT oder oder oder oder VOLUMENFLUSS K1 VOLUMENFLUSS K2 NETTO-DURCHFL. DURCHFL.-SUMME SUMMENZAEHLER SUMME 1 SUMME 1 UEBERLAUF SUMME 2 SUMME 2 UEBERLAUF SYSTEM-EINHEITEN EINHT.
  • Seite 41 Prosonic Flow DMU 93 / DDU 15 6 Bedienübersicht SCHALLGESCHW. K1 SCHALLGESCHW. K2 SOLLWERT STROM 1 SOLLWERT STROM 2 SOLLWERT FREQ. RESET SUMME ZUORDN. SUMME 1 ZUORDN. SUMME 2 EINHT.KABELLAENGE EINHT.GESCHWIND. EINHT.TEMPERATUR EINHT.VISKOSITAET COMMODUL HW-TYP MESSWERT-UNTERDR. SOFTWARE-VERSION SW-VERSION COM SERIENNUMMER...
  • Seite 42 6 Bedienübersicht Prosonic Flow DMU 93 / DDU 15 Commuwin II-Teilmatrix “KANAL K1” SENSORKONFIG. AUSWAHL AUSWAHL: SERVICE K1 SIGNALE K1 SIGNALSTAERKE KORREKTURFAKTOR NULLPUNKT KALIBR.DATEN K1 MODUS ROHRMATERIAL * SCHALLGES LONGI * REFERENZ WERT ** W.STAERKEMES. K1 Commuwin II-Teilmatrix “KANAL K2”...
  • Seite 43 Prosonic Flow DMU 93 / DDU 15 6 Bedienübersicht NULLPKT. ABGL. SCHALLGES LONGI ** WANDSTAERKE * KALIBRIEREN */** VISKOSITAET SENSORABSTAND DIFF. SENSORABST. BOGENLAENGE DIFF. BOGENLAENGE SPURLAENGE DIFF. SPURLAENGE NULLPKT. ABGL. SCHALLGES LONGI ** WANDSTAERKE * KALIBRIEREN */** * Modus = WANDSTÄRKE ** Modus = SCHALLG.
  • Seite 44 6 Bedienübersicht Prosonic Flow DMU 93 / DDU 15 Endress+Hauser...

  • Seite 45: Beschreibung Der Funktionen

    Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen 7 Beschreibung der Funktionen In diesem Kapitel finden Sie ausführliche Beschreibungen und Angaben zu den einzelnen Gerätefunktionen von Prosonic Flow DMU 93. Werkeinstellungen sind in fett-kursiver Schrift dargestellt. Bei Geräten mit kunden- spezifischer Parametrierung können die betreffenden Werte / Einstellungen von den...
  • Seite 46 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe MESSGRÖSSEN Hinweise! • Die Maßeinheiten aller hier dargestellten Messgrößen können in der Funktionsgruppe “SYSTEMEINHEITEN” eingestellt werden. • Die Anzahl der max. angezeigten Nachkommastellen können Sie in der Funktion “FORMAT DURCHFL.”...
  • Seite 47 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe MESSGRÖSSEN MITTLERE Anzeige der mittleren Schallgeschwindigkeit (Schallgeschwindigkeit in Flüssig- SCHALLG keiten!), berechnet aus “SCHALLGESCHW.K1” und “SCHALLGESCHW.K2”. nur für Ausführung: IN1&2 1M.STELLE 4stellige Ganzzahl, inkl. Einheit (z.B. 1400 m/s) Hinweis! Systemverhalten in Ausnahmefällen:...
  • Seite 48 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe SUMMENZÄHLER SUMME 1 Anzeige der aufsummierten Durchflussmenge seit Messbeginn bzw. seit dem SUMME 2 letzten Summenzähler-Reset. Je nach Durchflussrichtung ist der angezeigte Wert positiv oder negativ: max. 7stellige Gleitkommazahl, inkl. Vorzeichen und Einheit Hinweise! •...
  • Seite 49 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe SUMMENZÄHLER ZUORDNG. Auswahl der aufzusummierenden Durchflussmenge. SUMME 1 bzw. 2 Der Summenzähler 1 oder der Summenzähler 2 wird bei einer Änderung der Zuordnung auf Null zurückgesetzt (gelöscht). ABBRECHEN AUS** ...
  • Seite 50 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe SYSTEMEINHEITEN EINHT VOL.FLUSS In dieser Funktion wird die Maßeinheit für den Volumendurchfluss 1 und Volumendurchfluss 2 ausgewählt. ABBRECHEN /s – dm /min – dm l/s – l/min – l/h hl/min –...
  • Seite 51 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe SYSTEMEINHEITEN EINHT. Auswahl der Maßeinheit für die einzugebende Messstofftemperatur. TEMPERATUR ABBRECHEN °C (°Celsius) (Kelvin) °F (°Fahrenheit) °R (°Rankine) EINHEIT. Auswahl der Maßeinheit für die einzugebende kinematische Viskosität. VISKOSITÄT...
  • Seite 52 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe AUSWAHL SENSORKONFIG. Auswahl der Sensorkonfiguration. ABBRECHEN INSERTION K1 IN1&2 1M.STELLE IN1&2 2M.STELLEN Hinweis! Für die CAMP ON-Ausführung steht die Auswahl CLAMP ON K1 Hinweis! CL1&2 1M.STELLE und CL1&2 2M.STELLEN zur Verfügung.
  • Seite 53 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe STROMAUSGANG 1 bzw. 2 ZUORDNG. In dieser Funktion können Sie dem Stromausgang 1 oder 2 eine gewünschte AUSGANG Messgröße zuordnen. ABBRECHEN AUS** BERECH.VOL.FLUSS VOLUMENFLUSS K1* VOLUMENFLUSS K2 MITTLERE SCHALLG SCHALLGESCHW.
  • Seite 54 Anwender einen Endwert, den er in dieser Funktion wahlweise aktivieren kann. • Bessere Auflösung von Messsignalen bei sehr kleinen Fließgeschwindigkeiten. Mit der Einstellung “AUTOMATISCH” schaltet der Prosonic Flow DMU 93- Messumformer selbständig zwischen zwei Endwerten um, je nach Fließ- geschwindigkeit.
  • Seite 55 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe STROMAUSGANG 1 bzw. 2 Funktionsbeschreibung → siehe Funktion “ENDWERT 1” (Seite 53) ENDWERT 2 Hinweise! • Diese Funktion ist nur verfügbar, wenn in der Funktion “ENDWERTUMSCHALT.” Endwert 2 entsprechend aktiviert wurde (s. Seite 54).
  • Seite 56 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe STROMAUSGANG 1 bzw. 2 FEHLER- Bei einer Gerätestörung ist es aus Sicherheitsgründen sinnvoll, dass der VERHALTEN Stromausgang einen zuvor definierten Zustand einnimmt, den Sie in dieser Funktion bestimmen können.
  • Seite 57 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe IMP. / FREQ.AUSGANG ZUORDNG. Mit dieser Funktion können Sie dem Impuls- / Frequenzausgang eine AUSGANG gewünschte Messgröße zuordnen. ABBRECHEN  BERECH.VOLUMEN*  VOLUMEN K1 *  VOLUMEN K2* (Betriebsarten Frequenz u.
  • Seite 58 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe IMP. / FREQ. AUSGANG IMPULSBREITE Eingabe der maximalen Impulsbreite, beispielsweise für externe Summen- zählwerke mit max. möglicher Eingangsfrequenz. Die Impulsbreite wird auf den eingestellten Wert limitiert. Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion “BETRIEBSART” die Einstellung “IMPULS”...
  • Seite 59 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe IMP. / FREQ. AUSGANG ENDFREQUENZ Eingabe der Endfrequenz (2...10’000 Hz) für die max. Messgröße. Den Wert für diese Messgröße legen Sie in der Funktion “ENDWERT” fest (s. Seite 60).
  • Seite 60 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe IMP. / FREQ. AUSGANG ANFANGSWERT In diesen beiden Funktionen legen Sie für die dem Ausgang zugeordnete Messgröße folgende Werte fest: • 0 Hz → Anfangswert der Messgröße bzw.
  • Seite 61 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe IMP. / FREQ. AUSGANG AUSGANGS- Mit dieser Funktion können Sie den Impuls- / Frequenzausgang konfigurieren, SIGNAL beispielsweise für ein externes Summenzählwerk. AKTIV: Die geräteinterne Hilfsenergie wird benutzt (+24 V).
  • Seite 62 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe IMP. / FREQ. AUSGANG FEHLER- Bei einer Gerätestörung ist es aus Sicherheitsgründen sinnvoll, dass der Impuls- / VERHALTEN Frequenzausgang einen zuvor definierten Zustand einnimmt, den Sie in dieser Funktion bestimmen können.
  • Seite 63 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe RELAIS FUNKTION Relaisfunktion auswählen bzw. zuordnen. RELAIS 1 bzw. 2 Achtung! • Beachten Sie unbedingt Seite 64 und 65 zum Relais-Schaltverhalten. • Aus Sicherheitsgründen empfehlen wir Ihnen, Relais 1 oder Relais 2 als Störungsausgang zu konfigurieren und das Fehlerverhalten der Ausgänge...
  • Seite 64 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe RELAIS Falls Sie das Relais für “GRENZWERT ..” oder “DURCHFL. RICHTUNG” EINSCHALTPT. REL 1 bzw. 2 konfiguriert haben, so können Sie in diesen Funktionen die dazu erforderlichen Schaltpunkte festlegen. Erreicht die betreffende Messgröße diese vordefinierten bzw.
  • Seite 65 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Zuordnung Relais 1 bzw. 2 Relaiskontakte Angezogen Abgefallen Schließer 22/24 23/25 22/24 23/25 Öffner 23/25 22/24 23/25 22/24 Störung: STÖRUNG System in Ordnung Systemfehler, STÖRUNG K1 Versorgungsausfall, STÖRUNG K2 usw.
  • Seite 66 Auswählen der Anzahl Nachkommastellen sämtlicher Messwerte und Parameter DURCHFL. von Durchflussgrößen. Die von Prosonic Flow DMU 93 berechneten Nachkommastellen werden, abhängig von der hier gewählten Einstellung und der Maßeinheit, nicht immer vollständig angezeigt. Die hier ausgewählte Anzahl von Nachkommastellen beeinflusst jedoch nur die Anzeige, nicht aber die systeminterne Rechen-...
  • Seite 67 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe ANZEIGE KONTRAST LCD Mit dieser Funktion können Sie den Anzeige-Kontrast optimal an die vor Ort herrschenden Betriebsbedingungen, z.B. Lichteinfall, Umgebungstemperatur (der Kontrast ist temperaturabhängig) anpassen. Achtung! Bei tiefen Temperaturen ist die Lesbarkeit der LCD-Anzeige nicht mehr gewährleistet.
  • Seite 68 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe W.STÄRKENMESSUNG.K1 bzw. K2 MODUS Auswählen, ob Durchfluss, die longitudinale Schallgeschwindigkeit oder die Rohrwandstärke gemessen werden soll. Nach der Ermittlung der Rohrwandstärke wechseln Sie bitte zurück in den Modus Durchfluss ( AUS ).
  • Seite 69 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe W.STÄRKENMESSUNG.K1 bzw. K2 SCHALLGES. Festlegen der longitudinalen Schallgeschwindigkeit im Rohrmaterial. Sofern das LONGI Rohrmaterial nicht mit einem im vorangegangenen Funktionsfeld übereinstimmt, (verwendet für Aus- kann die Schallgeschwindigkeit hier individuell eingegeben werden (ansonsten wahl WANDSTÄRKE)
  • Seite 70 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe INSERTION K1 bzw. K2 ROHRDURCH- Eingabe des Außendurchmessers der vorhandenen Rohrleitung. MESSER max. 4stellige Zahl mit max. zwei Nachkommastellen, inkl. Einheit Werkeinstellung: 88,9 mm Hinweis! Mit Eingabe des Rohrdurchmessers wird der Rohrumfang vom Programm automatisch ausgerechnet.
  • Seite 71 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe SENSORDATEN K1 bzw. K2 SENSOR TYP Auswahl des Sensortyps je nach Applikation. Sie finden diese Angabe auf dem Typenschild der Sensoren. ABBRECHEN – W1LIA-W_S08 KABELLÄNGE Eingabe der verwendeten Kabellänge der Verbindung zwischen Sensor und Messumformer.

  • Seite 72: Funktionsgruppe

    7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funkt.-grp. PROZESSPARAM. K1 (INSERTION K1 und IN1&2 2M.STELLEN) Funktionsgruppe PROZESSPARAMETER (IN1&2 1M.STELLE) Funktionsgruppe PROZESSPARAM.K2 (IN1&2 2M.STELLEN) SCHLEICHMENGE Eingabe der gewünschten Schaltpunkte für die Schleichmengenunterdrückung. Die Schleichmengenunterdrückung verhindert, dass Durchfluss im untersten Messbereich erfasst wird, z.B.
  • Seite 73 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe SIGNALE K1 bzw. K2 SIG.STÄRKE BARG Anzeige der Signalstärke in Form eines Bargraphs. O O O O O O ..
  • Seite 74 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe KALIBR.DATEN K1 bzw. K2 KORREKTUR- In dieser Funktion korrigieren Sie den Volumendurchfluss. FAKTOR Der Volumendurchfluss kann zu Korrekturzwecken mit einem Faktor multipliziert werden. 5stellige Zahl mit vier Nachkommastellen, einheitenlos (0,5000...2,0000)
  • Seite 75 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe KOMMUNIKATION PROTOKOLL Für die digitale Kommunikation sind verschiedene Datenübertragungsprotokolle verfügbar, die Sie in dieser Funktion aktivieren oder ausschalten können. Hinweis! Das HART-Protokoll kann nur eingeschaltet werden, falls der Stromausgang bzw.
  • Seite 76 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe SYSTEMPARAMETER AKTUELLER In dieser Funktion können Sie aktuelle Fehler- und Statusmeldungen, die SYSTEMZUSTAND während des Messbetriebs auftreten, in der Reihenfolge ihrer Wichtigkeit abfragen. Fehler- und Statusmeldungen werden in der HOME-Position wechselweise zu den aktuellen Messgrößen auf dem Display angezeigt.
  • Seite 77 Prosonic Flow DMU 93 / DDU 15 7 Beschreibung der Funktionen Funktionsgruppe SYSTEMPARAMETER KUNDENCODE Eingabe einer persönlichen Codezahl, mit der die Programmierung freigegeben werden kann. Hinweise! • Mit der Codezahl 0 ist die Programmierung immer freigegeben. • Bei gesperrter Programmierung ist diese Funktion nicht verfügbar, und der Hinweis! Zugriff auf die persönliche Codezahl durch andere Personen ausgeschlossen.
  • Seite 78 7 Beschreibung der Funktionen Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe SYSTEMPARAMETER SW-VERSION COM Anzeige der aktuell auf der Kommunikationsplatine installierte Software. Die Ziffern der betreffenden Software-Version haben folgende Bedeutung: V 1 . 01. 00 Modultyp (Kommunikation) Ziffer ändert, falls in der neuen Software gering- fügige Anpassungen vorgenommen werden.

  • Seite 79: Störungssuche, Reparatur Und Wartung

    8 Störungssuche, Reparatur und Wartung 8.1 Verhalten der Messeinrichtung bei Störung oder Alarm Fehlermeldungen, die während des Messbetriebes auftreten, werden in der HOME- Position alternierend zu den Messwerten angezeigt. Prosonic Flow DMU 93 unter- scheidet zwei Fehlerarten: Fehlerart Fehlerverhalten des Messgeräts •...

  • Seite 80: Störungssuche Und Störungsbeseitigung

    8 Störungssuche, Reparatur und Wartung Prosonic Flow DMU 93 / DDU 15 8.2 Störungssuche und Störungsbeseitigung Alle Geräte durchlaufen während der Produktion mehrere Stufen der Qualitäts- kontrolle. Sollten dennoch bei der Inbetriebnahme oder während dem Betrieb Störungs- bzw. Alarmmeldungen auftreten, so beachten Sie bitte die nachfolgende Übersicht möglicher Ursachen.

  • Seite 81: Störungs- Und Alarmmeldungen

    Prosonic Flow DMU 93 / DDU 15 8 Störungssuche, Reparatur und Wartung 8.3 Störungs- und Alarmmeldungen Störungsmeldungen Ursache Behebung F: ..(Systemfehler) Abfrage mittels F: SYSTEMFEHLER : EEPROM VERSTÄRKER FEHLER Fehler beim Zugriff auf EEPROM- Messverstärker ersetzen Daten (siehe Kap.
  • Seite 82 8 Störungssuche, Reparatur und Wartung Prosonic Flow DMU 93 / DDU 15 Störungsmeldungen Ursache Behebung F: ..(Systemfehler) Abfrage mittels F: WERTE NICHT : KEINE ÜBERNOMMEN DIAGNOSE Ein intern abgelegter Wert kann Messsystem eventuell neu vom Kommunikationsmodul nicht starten (Hilfsenergie aus- und gelesen werden.
  • Seite 83 Prosonic Flow DMU 93 / DDU 15 8 Störungssuche, Reparatur und Wartung Störungsmeldungen Ursache Behebung F: ..(Systemfehler) Abfrage mittels F: SYSTEMFEHLER : EEPROM COM-MODUL PARA. DATA ERR (Fortsetzung) Ein Teil der EEPROM-Daten des Com-Modul ersetzen Kommunikationsmoduls ist zerstört...
  • Seite 84 8 Störungssuche, Reparatur und Wartung Prosonic Flow DMU 93 / DDU 15 Statusmeldungen S:..Ursache Behebung S: MESSWERTUNTER- Messwertunterdrückung aktiv. Nicht erforderlich DRÜCKUNG AKTIV Diese Meldung hat bei Prosonic Flow DMU 93 höchste Priorität. S: MESSWERTUNTER- Messwertunterdrückung für den Nicht erforderlich DRÜCK.

  • Seite 85: Reparatur

    Prosonic Flow DMU 93 / DDU 15 8 Störungssuche, Reparatur und Wartung 8.4 Reparatur Reparaturen können am Messumformer und am Sensor vorgenommen werden, Aus- tausch der Elektronikmodule bzw. andere Komponenten und des Ultraschallsensors (s. Seite 86 bzw. Ersatzteilkatalog). (Bestell-Nr. siehe Technische Daten Seite 94).

  • Seite 86: Austausch Der Messumformerelektronik

    8 Störungssuche, Reparatur und Wartung Prosonic Flow DMU 93 / DDU 15 8.6 Austausch der Messumformerelektronik Warnung! • Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Elektronik- modul ausbauen. Warnung! • Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können elektronische Bauteile beschädigt oder in ihrer Funktion beein- trächtigt werden.
  • Seite 87 Prosonic Flow DMU 93 / DDU 15 8 Störungssuche, Reparatur und Wartung ˜ š œ š › œ — ™ Aufkleber hinten 500xxxxx ™ Netzteil 500xxxxx Verstärker 500xxxxx Com-Modul 500xxxxx Spannungsangabe Hilfsenergie Com-Modul Software-Version Abb. 31 Austausch der Prosonic Flow...

  • Seite 88: Austausch Des Sensorelementes

    8 Störungssuche, Reparatur und Wartung Prosonic Flow DMU 93 / DDU 15 8.7 Austausch des Sensorelementes Vorgehensweise: – ˜ Ziehen Sie den Stecker von Sensordeckel — Nun muss der Sprengring abgenommen werden. Er sitzt auf dem oberen Rand des ›...

  • Seite 89: Abmessungen

    Prosonic Flow DMU 93 / DDU 15 9 Abmessungen 9 Abmessungen Hinweis! Abmessungen und Gewichtsangaben des Messumformergehäuses mit druckfester Kapselung können von den nachfolgend aufgeführten Daten abweichen. Hinweis! Beachten Sie deshalb bitte auch die separate Ex-Zusatzdokumentation. Abmessungen für die Einspur-Ausführung 190.5...
  • Seite 90 9 Abmessungen Prosonic Flow DMU 93 / DDU 15 Abmessungen Zweispur-Ausführung 190.5 ANSCHLUSSKLEMMEN - FIELD TERMINALS ANSCHLUSSKLEMMEN - FIELD TERMINALS Rohrdurchmesser Ansicht B Bogenlänge Ansicht B Versatz Abb. 34 Abmessungen Prosonic Flow Zweispur-Ausführung Gewicht: Messumformer DMU 93 = 4,7 kg Sensoren DDU 15 Zweispur-Ausführung...

  • Seite 91: Technische Daten

    10 Technische Daten 10 Technische Daten Anwendungsbereiche Bezeichnung Ultraschall-Messsystem “Prosonic Flow” Gerätefunktion Prosonic Flow DMU 93-Messumformer zur Auswertung und Anzeige der von den Prosonic Flow-Sensor DDU 15 gelieferten Daten. Arbeitsweise und Systemaufbau Messprinzip Messsystem nach dem Ultraschall-Laufzeitdifferenz-Messprinzip Messsystem Die komplette Messeinrichtung besteht aus: •...

  • Seite 92: Impuls- / Frequenzausgang

    10 Technische Daten Prosonic Flow DMU 93 / DDU 15 Ausgangsgrößen (Fortsetzung) • Impuls- / Frequenzausgang Ausgangssignal (Fortsetzung) aktiv/passiv wählbar, einer Messgröße frei zuordenbar (s. Seite 57) >100 Ω, aktiv: 24 V DC, 25 mA (250 mA während 20 ms), R passiv: 30 V DC, 25 mA (250 mA während 20 ms)
  • Seite 93 Prosonic Flow DMU 93 / DDU 15 10 Technische Daten Einsatzbedingungen (Fortsetzung) Lagerungstemperatur Messumformer DMU 93 –40...+80 °C Sensoren DDU 15 –40...+80 °C Schutzart (EN 60529) Messumformer DMU 93 IP 67 / (NEMA 4X) Sensoren DDU 15 IP 68 / (NEMA 6P) Stoßfestigkeit...
  • Seite 94 10 Technische Daten Prosonic Flow DMU 93 / DDU 15 Anzeige- und Bedienoberfläche Bedienkonzept Vor-Ort-Bedienung: • 3 Bedientasten zur menügeführten Programmierung aller Geräte- funktionen innerhalb der Geräte-Bedienmatrix (s. Seite 31 ff.) • Diagnose- und Hilfefunktion ( 7 ) Anzeige Flüssigkristall-Anzeige, beleuchtet, zweizeilig mit je 16 Zeichen •...

  • Seite 95: Funktionen Auf Einen Blick

    Prosonic Flow DMU 93 / DDU 15 11 Funktionen auf einen Blick 11 Funktionen auf einen Blick ZUORDNG. ABBRECHEN MESSGRÖSSEN SUMME 1 bzw. 2 AUS**  VOLUMENFLUSS Anzeigewert: 5stellige Gleitkommazahl (S. 49) BERECH.VOLUMEN  (z.B. 5,1145 m BERECH.VOL.(+) IN1&2 1M.STELLE ...
  • Seite 96 11 Funktionen auf einen Blick Prosonic Flow DMU 93 / DDU 15 STROMAUSGANG 1 bzw. 2 IMP./FREQ.AUSGANG ZUORDNG. ABBRECHEN ZUORDNG. ABBRECHEN AUSGANG AUS** AUSGANG  (S. 53) BERECH.VOL.FLUSS (S. 57) BERECH.VOLUMEN  VOLUMENFLUSS K1* VOLUMEN K1 Betriebsarten  VOLUMENFLUSS K2 VOLUMEN K2 Frequenz u.

  • Seite 97: Relais

    Prosonic Flow DMU 93 / DDU 15 11 Funktionen auf einen Blick RELAIS FORMAT ABBRECHEN – XXXXX. – XXXX.X – XXX.XX – XX.XXX – X.XXXX DURCHFL. FUNKTION ABBRECHEN (S. 66) RELAIS 1 bzw. 2 Gewählte Einstellung:......... (S. 63) STÖRUNG * STÖRUNG K1...

  • Seite 98: Kommunikation

    11 Funktionen auf einen Blick Prosonic Flow DMU 93 / DDU 15 WANDSTÄRKE max. 2stellige Zahl NULLPUNKT max. 4stellige Ganzzahl (S. 70) Werkeinstellung: 2,60 mm (S. 74) Gewählte Einstellung:......... Gewählte Einstellung:......... NULLPUNKT ABGL. ABBRECHEN – START – RÜCKGÄNGIG VISKOSITÄT max. 4stellige Gleitkommazahl (S.

  • Seite 99: Stichwortverzeichnis

    Prosonic Flow DMU 93 / DDU 15 12 Stichwortverzeichnis 12 Stichwortverzeichnis Stichwortverzeichnis Abmessungen ....89 Dämpfung Anzeige ... .
  • Seite 100 12 Stichwortverzeichnis Prosonic Flow DMU 93 / DDU 15 Funktionsgruppe PROZESSPARAMETER K1 . . . 72 Messstellenbezeichnung K2 ..Funktionsgruppe PROZESSPARAMETER K2 . . . 72 Messstoffbedingungen ...
  • Seite 101 Prosonic Flow DMU 93 / DDU 15 12 Stichwortverzeichnis Schutzart IP 67 ... . 23, 93 Schutzart IP 68 ... .
