Pos. Symbol
5
6
7
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch Rechtsdre-
hen verriegeln.
•
Stecker der Schweißstromleitung in die Anschlussbuchse, Schweißstrom „+" stecken und verriegeln.
•
Gasschlauchanschluss am Schutzgasanschluss (Eingang) des Gerätes gasdicht festschrauben.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig stecken und mit Überwurfmutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
5.3.1
Zugentlastung Zwischenschlauchpaket
Sachschäden durch nicht oder unsachgemäß angebrachter Zugentlastung!
Die Zugentlastung fängt Zugkräfte auf Kabel, Stecker und Buchsen ab.
Bei nicht oder unsachgemäß angebrachter Zugentlastung können Anschlussstecker
oder -Buchsen beschädigt werden.
•
Die Befestigung muss immer auf beiden Seiten des Zwischenschlauchpaketes erfolgen!
•
Die Anschlüsse des Schlauchpaketes müssen ordnungsgemäß verriegelt werden!
5.3.1.1

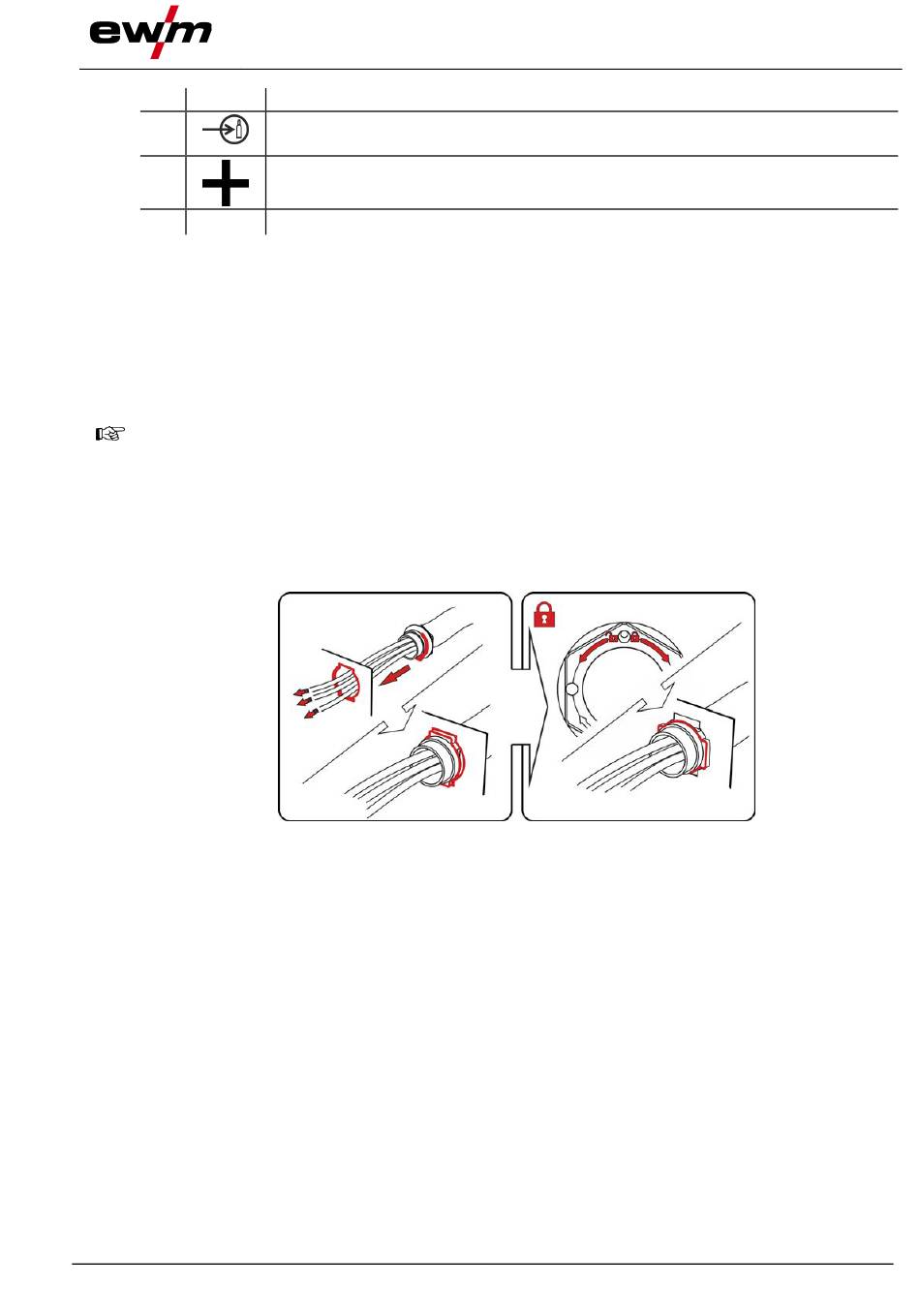

Zugentlastung verriegeln
•
Schlauchpaketende mit der Zugentlastung befestigen.
099-002121-EW500
20.10.2022
Beschreibung
0
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Zugentlastung Zwischenschlauchpaket > siehe Kapitel 5.3.1
Abbildung 5-7
Aufbau und Funktion
Anschluss Zwischenschlauchpaket
23
