Zugentlastung Zwischenschlauchpaket - EWM Taurus 405 Basic TDW Betriebsanleitung

5.3.2

Zugentlastung Zwischenschlauchpaket

Nicht oder unsachgemäß angebrachte Zugentlastung!
Bei nicht oder unsachgemäß angebrachter Zugentlastung können Anschlussbuchsen und
Anschlussstecker an Gerät oder Zwischenschlauchpaket beschädigt werden. Die Zugentlastung
fängt Zugkräfte auf Kabel, Stecker und Buchsen ab.
•
Entlastungsfunktion durch Ziehen in alle Richtungen prüfen. Kabel und Schläuche müssen bei
gespanntem Entlastungsseil ausreichend Spiel aufweisen!
Pos. Symbol
1
2
3
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
099-005436-EW500
11.08.2016
Beschreibung 0
Haltebügel
Zugentlastung Zwischenschlauchpaket
Karabinerhaken
Zugentlastung Zwischenschlauchpaket > siehe Kapitel 5.3.2
Aufbau und Funktion

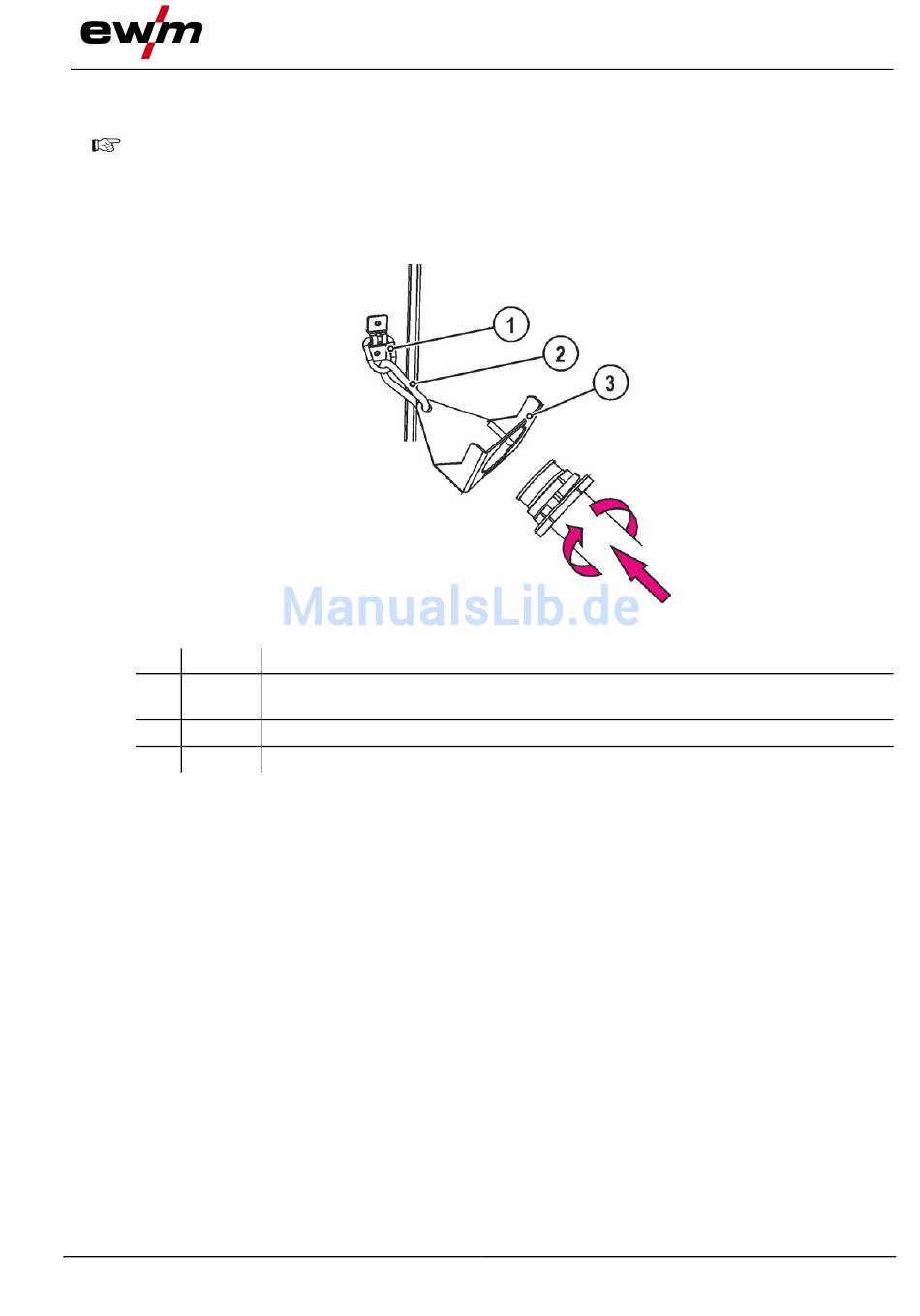

Abbildung 5-2
