Seite 1 Anwender- Überblick über das Gerät anleitung Papierspeziﬁkationen und Hinzufügen von Papier Drucken von Dokumenten Konﬁguration des Geräts über das Bedienfeld Konﬁgurieren des Geräts mithilfe von Dienstprogrammen Wartung des Geräts Fehlerbehebung Konﬁgurieren von Netzwerkeinstellungen mit OS X Anhang Für eine sichere und korrekte Verwendung lesen Sie unbedingt die "Sicherheitshinweise"...
Seite 3: Inhaltsverzeichnis
Installieren von Optionen..........................20 Anbringen der Papiereinzugseinheit TK1010...................20 Über Bedienungstools............................23 Verwendung von RICOH Smart Device Connector..................24 Verbinden eines Smart Device mit dem Gerät mithilfe von NFC..............25 Schreiben der Gerätedaten in das NFC-Tag mit einem Smart Device........... 25 Verwendung der Anwendung auf einem Smart Device mithilfe von NFC..........25 2.
Seite 4 Einstellen des Standardpapierformats......................39 Festlegen eines benutzerdefinierten Papierformats...................39 Festlegen des Papiertyps und Paperformats mittels Web Image Monitor...........41 Festlegen eines benutzerdefinierten Papierformats...................41 Festlegen des Papiertyps und des Papierformats mit Hilfe des Druckertreibers..........43 Bei Verwendung von Windows........................43 Bei Verwendung von OS X......................... 44 Unterstütztes Papier............................45 Spezifikationen der Papiertypen........................
Seite 5 Drucken mit Mopria............................75 Verschiedene Druckfunktionen verwenden....................76 Druckqualitätfunktionen..........................76 Druckausgabefunktionen..........................77 4. Konfiguration des Geräts über das Bedienfeld Grundlegende Bedienung..........................79 Menü-Übersicht..............................80 Menü Papiereinzug............................81 Menü Liste/Testdruck............................84 Drucken der Konfigurationsseite.........................84 Arten von Listen/Berichten..........................84 Menü Wartung..............................86 System-Menü..............................87 Menü Host-Schnittstelle........................... 90 PCL-Menü................................. 95 PS-Menü................................97 Sprachmenü..............................98 Menüsprache ändern..........................
Seite 6 Wenn Gerätefunktionen beschränkt sind....................117 Konfigurieren der Netzwerkeinstellungen....................118 Registerkarte Netzwerkstatus ........................118 Registerkarte IPv6-Konfiguration......................119 Registerkarte Netzwerkanwendung ....................... 120 Registerkarte DNS.............................120 Registerkarte Autom. E-Mail-Benachrichtigung..................121 Registerkarte SNMP..........................122 Registerkarte SMTP........................... 123 Registerkarte POP3........................... 124 Registerkarte Wireless..........................125 Konfigurieren der IPsec-Einstellungen......................127 Registerkarte Globale IPsec-Einstellungen....................127 Registerkarte IPsec-Richtlinienliste......................127 Listen/Berichte drucken..........................132 Konfigurieren der Administratoreinstellungen.....................
Seite 7 Entsorgung..............................161 Anfragen..............................161 7. Fehlerbehebung Fehler- und Statusmeldungen auf dem Bedienfeld..................163 Anzeigefeld..............................168 Entfernen von gestautem Papier........................169 Papierstaus beseitigen..........................169 Wenn die Testseite nicht gedruckt werden kann..................178 Probleme beim Papiereinzug........................179 Probleme mit der Druckqualität ........................182 Überprüfen des Gerätezustands......................182 Überprüfung der Einstellungen des Druckertreibers................183 Druckerprobleme............................185 Ordnungsgemäßes Drucken nicht möglich.....................
Seite 8 Festlegen der IPsec-Einstellungen auf dem Computer................210 Aktivieren und Deaktivieren von IPsec über das Bedienfeld..............212 Hinweise zum Toner............................214 Spezifikationen des Geräts...........................215 Allgemeine Spezifikationen ........................215 Spezifikationen der Druckerfunktion......................217 Papiereinzugseinheit TK1220........................217 Verbrauchsmaterial............................219 Druckkartusche............................219 Resttonerbehälter............................222 Informationen zu diesem Gerät........................223 Anwenderinformationen zu elektrischen & elektronischen Geräten (hauptsächlich Europa und Asien)..............................
Seite 9: Suchen Von Informationen Zu Bedienung Und Fehlerbehebung
In diesem Handbuch wird das Einrichten des Geräts beschrieben. Außerdem wird erläutert, wie das Gerät aus der Verpackung entfernt und mit einem Computer verbunden wird. Bedienungsanleitung (digitales Format) Die Bedienungsanleitungen können auf der Website von Ricoh oder über die mitgelieferte CD-ROM angezeigt werden. Anzeigen über einen Webbrowser Stellen Sie über einen Webbrowser eine Verbindung mit dem Internet her.
Seite 10 Doppelklicken Sie auf die Datei Manuals.htm im Stammverzeichnis der CD- ROM. Wählen Sie die Sprache. Klicken Sie auf [PDF-Handbücher lesen]. Klicken Sie auf das Handbuch, das Sie lesen möchten. Das Handbuch wird als PDF-Datei geöffnet.
Seite 11: Verwendung Dieses Handbuchs
Verwendung dieses Handbuchs Einleitung Dieses Handbuch enthält ausführliche Anleitungen und Hinweise zur Inbetriebnahme und Bedienung dieses Geräts. Lesen Sie sich dieses Handbuch zu Ihrer eigenen Sicherheit sorgfältig durch, bevor Sie das Gerät verwenden. Bewahren Sie dieses Handbuch zum einfachen Nachschlagen griffbereit auf. In diesem Handbuch verwendete Symbole Dieses Handbuch verwendet die folgenden Symbole: Weist auf wichtige Punkte beim Betrieb des Geräts und Erläuterungen wahrscheinlicher Ursachen für...
Seite 12: Haftungsausschluss
Bei den folgenden Informationen handelt es sich um regionsspezifische Angaben. Lesen Sie die Informationen unter dem Symbol, das der Region Ihres Geräts entspricht. (hauptsächlich Europa und Asien) Enthält das Etikett die folgenden Angaben, handelt es sich um ein Gerät für Region A: •...
Seite 13: Hinweis Für Den Administrator
Hinweis für den Administrator Passwort Wenn Sie sich an diesem Drucker anmelden, werden Sie zur Eingabe des Passworts aufgefordert. Wir empfehlen dringend, das werksseitig voreingestellte Passwort unverzüglich zu ändern, um Informationsverluste und unbefugte Eingriffe von anderen Personen zu verhindern. Sie werden zur Eingabe des Passworts aufgefordert, wenn Sie versuchen, die unter Verwendung von Web Image Monitor konfigurierten Druckereinstellungen zu ändern.
Seite 14: Informationen Zur Ip-Adresse
Informationen zur IP-Adresse In diesem Handbuch steht "IP-Adresse" sowohl für IPv4- als auch für IPv6-Umgebungen. Lesen Sie die Anweisungen, die auf die von Ihnen verwendete Umgebung zutreffen.

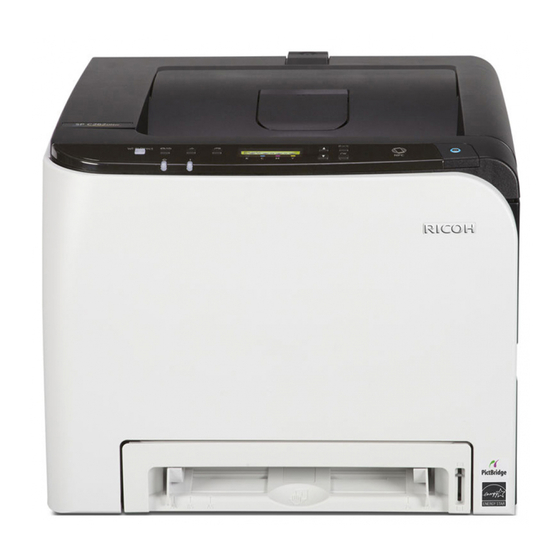

Seite 15: Überblick Über Das Gerät
1. Überblick über das Gerät Dieses Kapitel beschreibt Vorbereitungen für die Verwendung des Geräts und die dazugehörigen Bedienungsanleitungen. Anleitung zu Komponenten In diesem Abschnitt werden die Namen der verschiedenen Teile an der Vorder- und Rückseite des Geräts aufgeführt und deren Funktionen erläutert. Außenseite: Vorderansicht DUE208 Name...
Seite 16 1. Überblick über das Gerät Name Beschreibung Verlängerung der Verwenden Sie dies, um Blätter zu stützen, die nach Standardablage dem Druck gewellt ausgegeben werden. Öffnen Sie die Verlängerung, indem Sie auf das Ende an der Rückseite des Druckers drücken. Endanschläge Ziehen sie diesen Anschlag hoch, um zu verhindern, dass das Papier herausfällt, wenn Sie eine große Anzahl an Blättern gleichzeitig drucken.
Seite 17 Anleitung zu Komponenten DUE209 • Ziehen Sie die Halterung, wie nachfolgend abgebildet, hoch, um zu verhindern, dass Ausdrucke im Format Legal herausfallen. DUE210...
Seite 18: Äußere Bauteile: Rückansicht
1. Überblick über das Gerät Äußere Bauteile: Rückansicht DUE211 Name Beschreibung Öffnungshebel für die vordere Zum Öffnen der vorderen Abdeckung diesen Hebel auf Abdeckung der rechten Seite des Geräts ziehen. Steckdose Zum Anschließen des Netzkabels an das Gerät. Hintere Abdeckung Entfernen Sie diese Abdeckung, wenn Sie Papier in Magazin 1 einlegen, das länger als A4 ist.
Seite 19: Innere Bauteile
Anleitung zu Komponenten Innere Bauteile DUE213 Name Beschreibung Druckkartusche Setzen Sie die Druckkartuschen auf der Rückseite des Druckers in folgender Reihenfolge ein: Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K. Auf dem Bildschirm werden Meldungen angezeigt, wenn die Druckkartsuchen ausgetauscht oder wenn neue Druckkartsuchen vorbereitet werden müssen.
Seite 20: Bedienfeld
1. Überblick über das Gerät • Einzelheiten zu den Meldungen, die auf dem Bildschirm angezeigt werden, wenn Verbrauchsmaterialien ausgetauscht werden müssen, siehe S. 163 "Fehler- und Statusmeldungen auf dem Bedienfeld". Bedienfeld DUE130 Name Beschreibung [Wi-Fi Direct]-Taste Wenn Sie diese Taste bei deaktiviertem W-LAN drücken, wird das W-LAN aktiviert und das Gerät wird automatisch neu gestartet.
Seite 21 Anleitung zu Komponenten Name Beschreibung [Menü]-Taste Drücken Sie diese Taste, um die Geräteeinstellungen zu konfigurieren oder zu prüfen. Drücken Sie die Taste [Menü] erneut, um zum Ausgangsbildschirm zurückzukehren. Anzeige Zeigt den aktuellen Status und Meldungen an. Pfeiltasten Drücken, um den Bildschirminhalt anzuzeigen oder Werte einzugeben.
Seite 22: Installieren Von Optionen
Wandsteckdose und warten Sie, bis das Hauptgerät vollständig abgekühlt ist. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr von Verbrennungen. • SP C260DNw/SP C261DNw/SP C262DNw Der Drucker wiegt ungefähr 23,8 kg. Zum Bewegen des Druckers die dafür vorgesehenen Griffe auf beiden Seiten verwenden und zu zweit langsam anheben.
Seite 23 Installieren von Optionen Die Klebestreifen von der optionalen Papiereinzugseinheit entfernen. DPP210 Heben Sie das Gerät an den auf beiden Seiten vorhandenen Griffmulden an. Das Anheben des Geräts erfordert zwei Personen. DUD470 Es gibt drei senkrechte Stifte auf der optionalen Papiereinzugseinheit. Richten Sie die Löcher des Geräts mit den Stiften aus und senken Sie das Gerät langsam.
Seite 24 1. Überblick über das Gerät • Wenn das neue Gerät in der Spalte der Konfigurationsoptionen aufgeführt ist, wurde es ordnungsgemäß installiert. • Falls die optionale Papiereinzugseinheit nicht korrekt installiert sein sollte, versuchen Sie es erneut, indem Sie den Vorgang wiederholen. Falls das Problem weiterhin besteht, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Seite 25: Über Bedienungstools
Über Bedienungstools Über Bedienungstools In diesem Abschnitt werden die Bedienungstools dieses Geräts erklärt. Bedienfeld Das Bedienfeld enthält die Tasten zur Steuerung des Geräts. Einzelheiten zur Verwendung des Bedienfelds siehe S. 79 "Konfiguration des Geräts über das Bedienfeld". Web Image Monitor Sie können den Status des Geräts überprüfen und dessen Einstellungen konfigurieren, indem Sie über Web Image Monitor direkt auf das Gerät zugreifen.
Seite 26: Verwendung Von Ricoh Smart Device Connector
App Store oder Google Play und suchen Sie die "RICOH Smart Device Connector"-App auf dieser Website und laden Sie die Anwendung herunter. Im App Store oder bei Google Play sehen Sie die Funktionen, die Sie mit RICOH Smart Device Connector verwenden können.
Seite 27: Verbinden Eines Smart Device Mit Dem Gerät Mithilfe Von Nfc
Konfiguriert die Netzwerkverbindung des Systems. Greifen Sie auf den App Store oder Google Play von Ihrem Smart Device aus zu, suchen Sie nach der "RICOH Smart Device Connector"-App auf dieser Site und laden Sie sie herunter. Drücken Sie die Taste [Menü].
Seite 28 1. Überblick über das Gerät...
Seite 29: Papierspezifikationen Und Hinzufügen Von Papier
2. Papierspezifikationen und Hinzufügen von Papier In diesem Kapitel werden das Einlegen von Papier und Vorlagen und die dazugehörigen Spezifikationen beschrieben. Arbeitsschritte zum Einlegen von Papier sowie zum Konfigurieren von Papierformaten und - typen In diesem Abschnitt werden das Einlegen von Papier und die nach dem Einlegen von Papier erforderlichen Schritte erläutert.
Seite 30 2. Papierspezifikationen und Hinzufügen von Papier Weitere Informationen zu unterstütztem Papier finden Sie unter S. 45 "Unterstütztes Papier".
Seite 31: Einlegen Von Papier
Einlegen von Papier Einlegen von Papier In diesem Abschnitt wird beschrieben, wie Papier in das Papiermagazin und den Bypass eingelegt wird. • Achten Sie beim Einlegen von Papier darauf, sich nicht Ihre Finger einzuklemmen oder zu verletzen. Informationen zu unterstütztem Papier, Vorkehrungen zur Lagerung von Papier und Druckbereichen siehe S.
Seite 32 2. Papierspezifikationen und Hinzufügen von Papier • Wenden Sie keine Gewalt an, wenn Sie das volle Papiermagazin in den Drucker einschieben. Ansonsten können sich die Seiten- und Endanschläge oder die Papierführung des Bypass verschieben. • Legen Sie Etikettenpapier jeweils nur ein Blatt ein. Ziehen Sie das Magazin vorsichtig mit beiden Händen heraus.
Seite 33 Einlegen von Papier Fächern Sie das Papier auf, bevor Sie es einlegen. DAC344 Legen Sie das Papier mit der Druckseite nach oben in das Magazin. Vergewissern Sie sich, dass das Papier im Magazin nicht über die obere Begrenzungsmarkierung hinaus gestapelt ist. Vergewissern Sie sich, dass das Papier nicht höher gestapelt ist als die Markierung an den Seitenanschlägen.
Seite 34: Ausziehen Von Magazin 1 Zum Einlegen Von Papier
2. Papierspezifikationen und Hinzufügen von Papier DUE220 • Die obere Grenze hängt vom Papiertyp (dünnes oder dickes Papier) ab. Sehen Sie nach dem Etikett im Inneren des Magazins, um die obere Grenze zu überprüfen. • Die Anzeige des verbleibenden Papiers vorne rechts am Papiermagazin zeigt an, wie viel Papier ungefähr noch verbleibt.
Seite 35 Einlegen von Papier Drücken Sie die Metallplatte nach unten, bis sie hörbar einrastet. DUE215 Drücken Sie die Verlängerung in the "PUSH"-Richtung und ziehen Sie sie dann heraus, bis es klickt. DUE222 Nach dem Verlängern prüfen, ob die Pfeile an der Verlängerung mit dem Magazin ausgerichtet sind.
Seite 36: Einlegen Von Papier In Den Bypass
2. Papierspezifikationen und Hinzufügen von Papier Einlegen von Papier in den Bypass • Achten Sie vor dem Drucken auf anderem Papier als Umschlägen darauf, die Hebel an der Geräterückseite in der hinteren Abdeckung nach oben zu ziehen. Werden die Hebel in abgesenkter Position belassen, dann kann dies zu einer Verschlechterung der Druckqualität führen, wenn auf anderem Papier als auf Umschlägen gedruckt wird.
Seite 37: Einlegen Von Umschlägen
Einlegen von Papier Stützen Sie das Papier mit beiden Händen und legen Sie es vorsichtig bis zum Anschlag ein. DUE226 Einlegen von Umschlägen • Vergewissern Sie sich vor dem Drucken auf Umschlägen, dass die Hebel der Geräterückseite innerhalb der hinteren Abdeckung abgesenkt sind, um zu vermeiden, dass die Umschläge verknittert werden.
Seite 38 2. Papierspezifikationen und Hinzufügen von Papier Absenken der Hebel der Fixiereinheit Ziehen Sie den Hebel zum Öffnen der vorderen Abdeckung und klappen Sie diese dann vorsichtig herunter. DUE326 Den Hebel der Fixiereinheit nach unten stellen. DUE325 Drücken Sie die vordere Abdeckung mit beiden Händen nach unten, bis sie schließt. DUE229 Einzelheiten zum Einlegen von Umschlägen siehe S.
Seite 39 Einlegen von Papier • Falls Umschläge beim Drucken stark geknickt werden, legen Sie die Umschläge in umgekehrter Richtung ein und drehen Sie dann mithilfe des Druckertreibers das Druckobjekt um 180 Grad, bevor Sie den Druckjob starten. Weitere Einzelheiten entnehmen Sie der Druckertreiber-Hilfe. •...
Seite 40: Festlegen Des Papiertyps Und Papierformats Über Das Bedienfeld
2. Papierspezifikationen und Hinzufügen von Papier Festlegen des Papiertyps und Papierformats über das Bedienfeld Dieser Abschnitt beschreibt, wie Papierformat und Papiertyp über das Bedienfeld festgelegt werden. • Papiertyp und -format können auch mithilfe des Druckertreibers festgelegt werden. Weitere Einzelheiten entnehmen Sie der Druckertreiber-Hilfe. •...
Seite 41: Einstellen Des Standardpapierformats
Festlegen des Papiertyps und Papierformats über das Bedienfeld Drücken Sie die Taste [ ] oder [ ], um die Papiertypeinstellung für das gewünschte Magazin auszuwählen, und drücken Sie anschließend die Taste [OK]. Drücken Sie die Taste [ ] oder [ ], um den gewünschten Papiertyp auszuwählen, und drücken Sie anschließend die Taste [OK].
Seite 42 2. Papierspezifikationen und Hinzufügen von Papier Nichtübereinstimmung des Papierformats auftritt, wird auf dem Display eine Meldung angezeigt. Um den Fehler zu ignorieren und auf Papier mit unterschiedlichem Format zu drucken, siehe S. 65 "Wenn ein Papierkonflikt auftritt". Drücken Sie die Taste [Menü]. DUE306 Drücken Sie die Taste [ ] oder [ ], um [Papiereinzug] auszuwählen, und drücken Sie anschließend die Taste [OK].
Seite 43: Festlegen Des Papiertyps Und Paperformats Mittels Web Image Monitor
Festlegen des Papiertyps und Paperformats mittels Web Image Monitor Festlegen des Papiertyps und Paperformats mittels Web Image Monitor In diesem Abschnitt wird das Angeben von Papierformaten und -typen mit Web Image Monitor beschrieben. Starten Sie den Webbrowser und greifen Sie mithilfe der IP-Adresse auf das Gerät zu. Die Startseite des Web Image Monitor erscheint.
Seite 44 2. Papierspezifikationen und Hinzufügen von Papier Schließen Sie den Webbrowser.
Seite 45: Festlegen Des Papiertyps Und Des Papierformats Mit Hilfe Des Druckertreibers
Festlegen des Papiertyps und des Papierformats mit Hilfe des Druckertreibers Festlegen des Papiertyps und des Papierformats mit Hilfe des Druckertreibers • Stellen Sie sicher, dass der mit dem Druckertreiber festgelegte Papiertyp und das Papierformat mit dem Papiertyp und dem Papierformat im Magazin übereinstimmt. Da das Gerät Papierformate nicht automatisch erkennt, kann ein Papierfehler auftreten und der Druckauftrag wird eventuell nicht richtig ausgeführt.
Seite 46: Bei Verwendung Von Os X
2. Papierspezifikationen und Hinzufügen von Papier Aktivieren Sie das Kontrollkästchen [Druck auf] und wählen Sie das Format des Papiers aus, das im Papiermagazin eingelegt ist. Deaktivieren Sie ggf. das Kontrollkästchen [An Druckformat anpassen]. Klicken Sie auf [OK]. Bei Verwendung von OS X Das in diesem Abschnitt beschriebene Verfahren basiert auf OS X 10.11.
Seite 47: Unterstütztes Papier
Unterstütztes Papier Unterstütztes Papier • Legen Sie nach dem Einlegen des Papiers in das Magazin den Papiertyp und das -format auf dem Bedienfeld fest. Dieses Gerät erkennt das Papierformat nicht automatisch. • Wenn Sie Papier in einem benutzerdefinierten Format in Magazin 1 oder den Bypass einlegen, legen Sie die Breite und Länge mit Hilfe des Bedienfelds und des Druckertreibers fest.
Seite 48 2. Papierspezifikationen und Hinzufügen von Papier Format Gewicht Kapazität* Normalpapier Benutzerdefiniertes Format: 60 bis 160 g/m Mitteldickes Papier 90 bis 216 mm breit, (16 bis 43 lb.) (80 g/m , 20 lb.) Recyclingpapier 148 bis 356 mm lang Dickes Papier 1 (3,54 bis 8,50 Zoll breit, Dickes Papier 2 5,83 bis 14,0 Zoll lang)
Seite 49 Unterstütztes Papier Bypass Format Gewicht Kapazität Normalpapier A4, B5 JIS, A5 LEF, A5 SEF, B6 60 bis 160 g/m JIS, A6, 8 × 14, 8 × 11, Mitteldickes Papier (16 bis 43 lb.) × 8 × 10 Recyclingpapier × 13, 8 ×...
Seite 50: Spezifikationen Der Papiertypen
2. Papierspezifikationen und Hinzufügen von Papier • PostScript3-Druckertreiber Wenn die [Dr.-Qual.] in den [Druckerfunktionen] auf [Beste Qualität] eingestellt ist Spezifikationen der Papiertypen In der folgenden Tabelle sind die Papiertypen beschrieben, die mit diesem Gerät verwendet werden können. • Abhängig vom Papiertyp kann es eine Weile dauern, bis der Toner getrocknet ist. Vergewissern Sie sich, dass die gedruckten Blätter vollständig getrocknet sind, bevor Sie sie verwenden.
Seite 51: Dünnes Papier
Unterstütztes Papier Dickes Papier 1 Element Beschreibung Papierdicke 91 bis 105 g/m (24 bis 28 lb.) Unterstütztes Kann mit jedem der Papiermagazine verwendet werden. Papiermagazin Unterstütztes Format Keine Duplexdruck Hinweise Die Anzahl der Blätter, die pro Minute bedruckt werden können, liegt bei etwa der Hälfte von der mit mitteldickem Papier.
Seite 52: Farbiges Papier
2. Papierspezifikationen und Hinzufügen von Papier Recyclingpapier Element Beschreibung Papierdicke 75 bis 90 g/m (20 bis 24 lb.) Unterstütztes Kann mit jedem der Papiermagazine verwendet werden. Papiermagazin Unterstütztes Format A4, B5 JIS, 8 × 14, 8 × 11, 7 × 10 , 8 ×...
Seite 53: Vorgelochtes Papier
Unterstütztes Papier Element Beschreibung Hinweise Wenn die Papierdicke außerhalb des angegeben Bereichs liegt, wählen Sie [Dünnes Papier], [Normalpapier], [Dickes Papier 1] oder [Dickes Papier Vorgelochtes Papier Element Beschreibung Papierdicke 75 bis 90 g/m (20 bis 24 lb.) Unterstütztes Kann mit jedem der Papiermagazine verwendet werden. Papiermagazin Unterstütztes Format...
Seite 54 2. Papierspezifikationen und Hinzufügen von Papier Element Beschreibung Unterstütztes Magazin 1 und Bypass Papiermagazin Unterstütztes Format Keine Duplexdruck Hinweise • Die Anzahl der Blätter, die in einer Minute bedruckt werden können, liegt bei etwa der Hälfte von mitteldickem Papier. • Wählen Sie [Dickes Papier 1], wenn sich die Papierdicke außerhalb des angegebenen Bereichs befindet.
Seite 55 Unterstütztes Papier Element Beschreibung Hinweise • Die Anzahl der Blätter, die pro Minute bedruckt werden können, liegt bei etwa der Hälfte von der mit mitteldickem Papier. • Vermeiden Sie die Verwendung von Klebeetikettenpapier, bei dem der Klebstoff freiliegt. Der Klebstoff kann an den inneren Teilen des Geräts haften bleiben, und dies kann zu Papiereinzugsproblemen, einer Verschlechterung der Druckqualität oder einem vorzeitigen Verschleiß...
Seite 56 2. Papierspezifikationen und Hinzufügen von Papier • Um die Länge eines Umschlags mit einer Öffnung an der kurzen Seite korrekt zu spezifizieren, müssen Sie die geöffnete Öffnungsklappe beim Messen miteinberechnen. CER112 • Umschläge auffächern und ihre Kanten vor dem Einlegen abgleichen. DAC573 •...
Seite 57: Nicht Empfohlene Papiertypen
Unterstütztes Papier DAC575 • Duplexdruck ist gegebenenfalls auf Papier im Format 8 × 13, 8 × 13, Folio (8 × 13 Zoll) oder 16K (195 mm × 267 mm) in den folgenden Fällen nicht möglich: • PCL-Druckertreiber/DDST-Druckertreiber Wenn [Abstufung:] in [Dr.-Qual.] auf [Fein] eingestellt ist •...
Seite 58: Papierlagerung
2. Papierspezifikationen und Hinzufügen von Papier • Klebeetikettenpapier mit freiliegenden Klebeflächen oder freiliegendem Untergrund • Papier mit Büro- oder Heftklammern • Beim Einlegen von Papier darauf achten, dass Sie die Papieroberfläche nicht berühren. • Selbst wenn das Papier für den Drucker geeignet ist, kann eine falsche Lagerung zu Papierstaus, zu einer Minderung der Druckqualität oder zu Störungen führen.
Seite 59 Unterstütztes Papier 1. Druckbereich 2. Einzugsrichtung 3. Ca. 4,2 mm (0,2 Zoll) 4. Ca. 4,2 mm (0,2 Zoll) Umschläge DAC577 1. Druckbereich 2. Einzugsrichtung 3. Etwa 10 mm (0,4 Zoll) 4. Etwa 15 mm (0,6 Zoll) • Randloser Druck wird nicht unterstützt. •...
Seite 60 2. Papierspezifikationen und Hinzufügen von Papier...
Seite 61: Drucken Von Dokumenten
3. Drucken von Dokumenten In diesem Kapitel wird beschrieben, wie Sie die Einstellungen des Druckertreibers konfigurieren und Dokumente drucken. Druckerfunktion Duplex-Druck Sie können beide Seiten des Papiers bedrucken. Weitere Einzelheiten entnehmen Sie der Druckertreiber-Hilfe. Bericht Bericht Bericht Bericht DSG261 Kombinationsdruck Sie können mehrere Seiten kombinieren, sodass sie auf einem einzigen Blatt Papier gedruckt werden können.
Seite 62: Konfigurieren Von Optionseinstellungen Für Den Drucker
3. Drucken von Dokumenten Konfigurieren von Optionseinstellungen für den Drucker Wenn die bidirektionale Kommunikation korrekt funktioniert, empfängt Ihr Computer die Informationen über die Einstellungen für Option, Papierformat und Papiereinzugsrichtung vom Gerät automatisch. Mit bidirektionaler Kommunikation können Sie außerdem den Gerätestatus überwachen. Bedingungen für bidirektionale Kommunikationen Die folgenden Bedingungen müssen erfüllt sein, damit die bidirektionale Kommunikation unterstützt wird: Bei einer Verbindung mit dem Netzwerk...
Seite 63 Konfigurieren von Optionseinstellungen für den Drucker Klicken Sie auf die Registerkarte [Zubehör]. Wählen Sie die installierten Optionen im Bereich [Optionen] aus und nehmen Sie dann die erforderlichen Einstellungen vor. Klicken Sie auf die Registerkarte [Pap.formateinst.]. Wählen Sie unter [Einzugsmagazin] aus, welche Magazine verwendet werden sollen, und wählen Sie dann unter [Papierformat] das Format des Papiers aus, das Sie in den Magazinen einlegen möchten.
Seite 64: Anzeigen Des Dialogfelds "Druckeinstellungen
3. Drucken von Dokumenten Anzeigen des Dialogfelds "Druckeinstellungen" Zum Ändern der Standardeinstellungen des Druckertreibers konfigurieren Sie Einstellungen im Dialogfeld [Druckeinstellungen]. Zum Ändern der Standardeinstellungen aller Anwendungen öffnen Sie das Dialogfeld [Druckeinstellungen] über das Betriebssystem. Einzelheiten siehe S. 62 "Anzeigen des Dialogfelds "Druckeinstellungen"...
Seite 65: Anzeigen Des Dialogfelds "Druckeinstellungen" In Einer Anwendung Unter Windows
Anzeigen des Dialogfelds "Druckeinstellungen" Anzeigen des Dialogfelds "Druckeinstellungen" in einer Anwendung unter Windows Klicken Sie auf die WordPad-Menüschaltfläche oben links im Fenster und klicken Sie dann auf [Drucken]. Wählen Sie in der Liste [Drucker auswählen] den Drucker aus, den Sie verwenden möchten.
Seite 66: Grundlegende Druckvorgänge
3. Drucken von Dokumenten Grundlegende Druckvorgänge Im Folgenden werden grundlegende Druckvorgänge erläutert. In diesem Abschnitt wird die Vorgehensweise anhand von Windows 7 beispielhaft erläutert. Die tatsächliche Vorgehensweise kann abhängig von Ihrem verwendeten Betriebssystem abweichen. Weitere Einzelheiten zu den Druckoptionen entnehmen Sie der Druckertreiber-Hilfe. Öffnen Sie das Dialogfeld Druckereigenschaften in der Anwendung Ihres Dokuments.
Seite 67: Wenn Ein Papierkonflikt Auftritt
Grundlegende Druckvorgänge gestaute Papier entfernt wurde. Einzelheiten zum Entfernen von gestautem Papier siehe S. 169 "Entfernen von gestautem Papier". • Achten Sie nach dem Bedrucken von Umschlägen darauf, die Hebel zum Drucken auf Umschlägen in ihre ursprünglichen Positionen zurückzustellen. Werden die Hebel in abgesenkter Position belassen, dann kann dies zu einer Verschlechterung der Druckqualität führen, wenn auf anderem Papier als auf Umschlägen gedruckt wird.
Seite 68: Abbrechen Eines Druckjobs
3. Drucken von Dokumenten Abbrechen eines Druckjobs Sie können Druckjobs je nach Status des Jobs entweder über das Bedienfeld des Geräts oder Ihren Computer abbrechen. Abbrechen eines Druckjobs, bevor der Druckvorgang gestartet wird • Windows Doppelklicken Sie auf das Druckersymbol in der Taskleiste Ihres Computers. Wählen Sie den Druckjob aus, den Sie abbrechen möchten, klicken Sie auf das Menü...
Seite 69 Grundlegende Druckvorgänge Drücken Sie die [OK]-Taste. DUE310...
Seite 70: Drucken Vertraulicher Dokumente
Geräts eingegeben haben. Diese Funktion verhindert, dass nicht autorisierte Anwender sensible Dokumente am Gerät einsehen. • Diese Funktion ist nur für SP C261DNw/SP C262DNw verfügbar. • Diese Funktion ist nur bei Verwendung des PCL-Druckertreibers und beim Drucken über einen Computer mit einem Windows-Betriebssystem verfügbar.
Seite 71: Drucken Einer Gesperrten Druckdatei
Drucken vertraulicher Dokumente • Das Gerät kann bis zu 5 Jobs oder 5 MB vertraulicher Druckdaten gleichzeitig speichern. • Selbst wenn der Drucker keine weiteren vertraulichen Druckdateien mehr speichern kann, bewahrt der Drucker eine neue vertrauliche Druckdatei für den in [Zt.lim:Vertr.Dr.] unter [Host-Schnittst.] angegebenen Zeitraum auf, bevor der Job abgebrochen wird.
Seite 72: Löschen Einer Vertraulichen Druckdatei
3. Drucken von Dokumenten Löschen einer vertraulichen Druckdatei Wenn eine vertrauliche Druckdatei im Drucker gespeichert ist, wird auf der Bedienfeldanzeige des Druckers "Vertr. Druckjob OK drücken" angezeigt. Vertraulicher Druckjob OK drücken Gehen Sie folgendermaßen vor, um eine vertrauliche Druckdatei zu löschen. Sie müssen kein Passwort eingeben, um eine vertrauliche Druckdatei zu löschen.
Seite 73: Direktdruck Von Einer Digitalkamera (Pictbridge)
Direktdruck von einer Digitalkamera (PictBridge) Direktdruck von einer Digitalkamera (PictBridge) Was ist PictBridge? Sie können eine PictBridge-kompatible Digitalkamera über ein USB-Kabel an diesen Drucker anschließen. Dies ermöglicht es Ihnen, Fotos direkt von der Digitalkamera zu drucken. • Prüfen Sie, ob Ihre Digitalkamera mit PictBridge kompatibel ist. •...
Seite 74: Funktionen Dieses Geräts
3. Drucken von Dokumenten Schließen Sie das USB-Kabel an die USB-Host-Schnittstellenkarte des Geräts und an Ihre Digitalkamera an. DUE236 Wenn der Drucker die Digitalkamera als PictBridge-Gerät erkennt, wird "Verb. zu PictBridge..." und dann "Bereit" auf dem Bedienfeld des Geräts angezeigt. Wählen Sie auf der Digitalkamera die zu druckenden Bilder und legen Sie dann die Druckeinstellungen fest.
Seite 75: Beenden Von Pictbridge
Direktdruck von einer Digitalkamera (PictBridge) • Die Einstellungsparameter und die entsprechenden Bezeichnungen hängen von der jeweiligen Digitalkamera ab. Weitere Einzelheiten finden Sie in den Handbüchern der Digitalkamera. Beenden von PictBridge Führen Sie die folgenden Schritte durch, um den PictBridge-Modus zu beenden. •...
Seite 76 3. Drucken von Dokumenten Problem Ursache Lösung Wenn zwei oder mehr Sie haben mehrere Schließen Sie nur eine Digitalkameras angeschlossen Digitalkameras angeschlossen. Digitalkamera an. sind, erkennt der Drucker die Schließen Sie nicht mehrere zweite und weitere Kameras Kameras an. nicht. Drucken nicht möglich.
Seite 77: Drucken Mit Mopria
Drucken mit Mopria Drucken mit Mopria Dieses Gerät unterstützt Mopria. Weitere Informationen über Mopria finden Sie bei http://mopria.org/how-to-print.
Seite 78: Verschiedene Druckfunktionen Verwenden
3. Drucken von Dokumenten Verschiedene Druckfunktionen verwenden Dieser Abschnitt beschreibt kurz verschiedene Druckfunktionen, die Sie mit dem Druckertreiber konfigurieren können, um die Ausdrucke für Ihre Zwecke anzupassen. Druckqualitätfunktionen Druckqualität und Farbton können an die Druckdaten angepasst werden. Einige der Druckqualitäteinstellungen, die Sie konfigurieren können, werden nachfolgend beschrieben. Farbdokumente in Schwarzweiß...
Seite 79: Druckausgabefunktionen
Verschiedene Druckfunktionen verwenden Graustufenbilder unter Verwendung von Schwarz oder des CMYK-Farbmodells ausdrucken. Sie können schwarze oder graue Bildbereiche unter Verwendung von lediglich schwarzem Toner anstatt unter Verwendung aller CMYK-Toner ausdrucken. Im Vergleich zum mit CMYK-Toner gedrucktem Schwarz ergibt dies ein flacheres und reineres Schwarz. ICM (Farbanpassung (Image Color Matching)) verwenden Sie können die ICM-Funktion von Windows verwenden, um auf dem Computerbildschirm angezeigte Farben fast originalgetreu auf ausgedrucktem Papier wiederzugeben.
Seite 80: Beidseitiger Druck (Duplexdruck)
3. Drucken von Dokumenten Beidseitiger Druck (Duplex-Druck) Sie können beide Seiten des Papiers bedrucken. Das Dokument verkleinern oder vergrößern Sie können Dokumente in einem bestimmten Verhältnis um 25 bis 400 % in Schritten von 1 % verkleinern oder vergrößern. Außerdem können Sie Dokumente automatisch auf ein bestimmtes Papierformat verkleinern oder vergrößern.
Seite 81: Konfiguration Des Geräts Über Das Bedienfeld
4. Konfiguration des Geräts über das Bedienfeld Dieses Kapitel erklärt, wie Sie das Gerät unter Verwendung des Bedienfelds konfigurieren. Grundlegende Bedienung Wenn Sie die Systemeinstellungen des Geräts konfigurieren möchten, drücken Sie die Taste [Menü] DUE306 Drücken Sie die Taste [ ] oder [ ], um die Einstellungen zu wählen, die Sie verwenden wollen.
Seite 82: Menü-Übersicht
4. Konfiguration des Geräts über das Bedienfeld Menü-Übersicht Dieser Abschnitt listet die in jedem Menü enthaltenen Einstellungen auf. Einzelheiten zur Konfiguration des Geräts mit dem Web Image Monitor siehe S. 100 "Verwenden von Web Image Monitor". • Einige Positionen werden je nach Modelltyp oder Gerätekonfiguration ggf. nicht angezeigt. •...
Seite 83: Menü Papiereinzug
Menü Papiereinzug Menü Papiereinzug Papierformat: Magazin 1 Legt das Papierformat für Magazin 1 fest. Standard: (hauptsächlich Europa und Asien) [A4], (hauptsächlich Nordamerika) [8 1/2 x 11] • A4, B5 JIS, A5, 8 1/2 × 14, 8 1/2 × 11, 7 1/4 × 10 1/2, 8 ×13, 8 1/2 × 13, 8 1/4 × 13, 16K, Custom Size, 4 1/8 ×...
Seite 84: Magazinpriorität
4. Konfiguration des Geräts über das Bedienfeld Standard: [Mitteldick] • Dünnes Papier, Normalpapier, Mitteldick, Dickes Papier 1, Recyclingpapier, Farbiges Papier, Briefbogen, Vorgelocht, Etiketten, Bondpapier, Registerkarten, Umschlag, Dickes Papier 2 Magazinpriorität Legt das Magazin fest, das der Drucker für Druckjobs aus Magazin 1 oder 2 als Erstes verwendet. Wenn die automatische Magazinauswahl für den Druckjob aktiviert ist und sowohl Magazin 1 als auch Magazin 2 Papier enthalten, das für den Druckjob geeignet ist, beginnt der Drucker den Druckvorgang mit dem hier angegebenen Magazin.
Seite 85 Menü Papiereinzug Prio. Magazin1 Legt fest, wie Druckjobs unter Verwendung von Magazin 1 verarbeitet werden. Standard: [Geräteeinstell.] • Geräteeinstell. Die auf dem Bedienfeld des Geräts konfigurierten Papiereinstellungen werden auf alle Druckjobs angewendet. Wenn die vom Druckertreiber oder Druckbefehl festgelegten Papiereinstellungen nicht mit den Geräteeinstellungen übereinstimmen, tritt ein Fehler auf. •...
Seite 86: Menü Liste/Testdruck
4. Konfiguration des Geräts über das Bedienfeld Menü Liste/Testdruck Drucken der Konfigurationsseite Drücken Sie die Taste [Menü]. DUE306 Die Menüanzeige erscheint. Drücken Sie die Taste [ ] oder [ ], um [Liste/Testdruck] auszuwählen, und drücken Sie anschließend die Taste [OK]. Drücken Sie die Taste [ ] oder [ ], um [Konfig.seite] auszuwählen, und drücken Sie anschließend die Taste [OK].
Seite 87 Menü Liste/Testdruck PCL-Zeichensatz-Liste Druckt die installierte PCL-Schriftartenliste aus. PS-Zeichensatz-Liste Druckt die installierte PostScript-Schriftartenliste aus. Wartungsseite Druckt die Wartungsseite.
Seite 88: Menü Wartung
4. Konfiguration des Geräts über das Bedienfeld Menü Wartung Dieser Abschnitt erläutert die Einrichtung der im Menü Wartung enthaltenen Parameter. Farbdichte/Reg. Farbdichte und Registrierung automatisch anpassen. Toner fast leer Legt das Timing für die Benachrichtigung über den niedrigen Tonerstand fest. Standardeinstellung: [Normal] •...
Seite 89: System-Menü
System-Menü System-Menü Auto Fortsetz. Weist den Drucker an, eventuelle Fehler bezüglich Papierformat oder -typ zu ignorieren und den Druckvorgang fortzusetzen. Der Druck stoppt temporär, wenn der Fehler erkannt wird. Er startet automatisch nach etwa zehn Sekunden unter Verwendung der im Bedienfeld vorgenommenen Eigenschaften neu.
Seite 90 4. Konfiguration des Geräts über das Bedienfeld • Aus • Bindung Kurze Kante • Bindung Lange Kante Leere Seite dr. Weist den Drucker an, leere Seiten zu drucken. Beachten Sie, dass diese Einstellung eine niedrigere Priorität als die Einstellung Leere Seite des Druckertreibers hat.
Seite 91 System-Menü Stan.wiedherst. Setzt die Druckereinstellungen auf die werkseitigen Standardeinstellungen zurück. Fehlerber. dr. Stellt den Drucker so ein, dass eine Fehlerseite ausgedruckt wird, wenn der Drucker einen Drucker- oder Speicherfehler feststellt. Standardeinstellung: [Aus] • An • Aus Druckprior. SW Weist den Drucker an, den Verbrauch von Farbtoner beim Schwarzweißdruck zu unterdrücken. Außerdem wird der Verbrauch an Farbtoner während der Aufwärmphase bei der Wartung verringert.
Seite 92: Menü Host-Schnittstelle
Sie eine vorhandene vertrauliche Druckdatei drucken oder löschen, sodass die neue vertrauliche Druckdatei im Drucker gespeichert werden kann. Diese Einstellung wird nur für SP C261DNw/SP C262DNw angezeigt. Standard: "60" Sekunden • 0 bis 300 Sekunden, in Stufen von 1 Sekunde Zeitlimit: USB Legt fest, wie viele Sekunden der Drucker wartet, bevor er einen über USB empfangenen Druckjob...
Seite 93 Menü Host-Schnittstelle • 100Mbps Vlldup. • IPsec Legt fest, ob IPsec aktiviert oder deaktiviert werden soll. Standard: [Nicht aktiv] • Nicht aktiv • Aktiv • MAC-Adresse Zeigt die MAC-Adresse des Geräts an. • W-LAN-Konfig. • W-LAN Legen Sie fest, ob Wireless LAN aktiviert oder deaktiviert sein soll. Standard: [Nicht aktiv] •...
Seite 94 4. Konfiguration des Geräts über das Bedienfeld • Wi-Fi Direct Zeigt die aktuellen SSID des Geräts an. • WiFi Direct PW Geben Sie das Passwort für die WiFi Direct-Verbindung ein. • IPv4-Konfig. • DHCP Stellt das Gerät so ein, dass seine IPv4-Adresse, Subnetzmaske und Standard-Gateway- Adresse automatisch von einem DHCP-Server erhalten werden.
Seite 95 Menü Host-Schnittstelle • Standard-IP • IPv6-Konfig. • IPv6 Legt fest, ob IPv6 aktiviert oder deaktiviert werden soll. Standard: [Aktiv] • Aktiv • Nicht aktiv • DHCP Weist den Drucker an, seine IPv6-Adresse von einem DHCP-Server zu beziehen. Wenn DHCP verwendet wird, können Sie die IPv6-Adresse nicht manuell festlegen. Standard: [Nicht aktiv] •...
Seite 96 4. Konfiguration des Geräts über das Bedienfeld Fester USB-Anschluss Gibt an, ob unter einer USB-Verbindung derselbe Druckertreiber für mehrere Drucker verwendet werden kann. Standardeinstellung: [Aus] • An Derselbe Druckertreiber, den Sie auf Ihrem Computer installiert haben, kann auch für andere Drucker benutzt werden als den bei der Installation ursprünglich verwendeten, sofern es sich um dasselbe Druckermodell handelt.
Seite 97: Pcl-Menü
PCL-Menü PCL-Menü Orientation Wählen Sie die Seitenausrichtung. Standard: [Hochformat] • Portrait • Landscape Zeilen pro Seite Legen Sie die Anzahl der Zeilen pro Seite zwischen 5 und 128 fest. Standard: (hauptsächlich Europa und Asien) [64], (hauptsächlich Nordamerika) [60] Schrift-Nummer Gibt die ID der Standardschrift, die Sie verwenden möchten, zwischen 0 und 89 an. Standard: "0"...
Seite 98 4. Konfiguration des Geräts über das Bedienfeld A4 Brei. vergr. Stellt den Drucker so ein, dass die Breite des bedruckbaren Bereichs auf Papier im Format A4 erweitert und die Breite der Seitenränder reduziert wird. Standardeinstellung: [Aus] • Aus • An CR an Zeilenvorschub Stellt den Drucker so ein, dass zur besseren Lesbarkeit der Textdaten an jeden LF-Code ein CR- Code angehängt wird.
Seite 99: Ps-Menü
PS-Menü PS-Menü Auflösung Gibt die Druckauflösung in Punkten pro Zoll an. Standard: [600 x 600 1 Bit ] • 600 x 600 1 Bit • 600 x 600 2 Bit • 600 x 600 4 Bit Farbprofil Legt das Farbprofil fest. Standard: [Volltonfarbe] •...
Seite 100: Sprachmenü
4. Konfiguration des Geräts über das Bedienfeld Sprachmenü Sie können die im Menü angezeigte Sprache auswählen. Menüsprache ändern Führen Sie die folgenden Schritte durch, um die Spracheinstellung zu ändern. Drücken Sie die Taste [Menü]. DUE306 Drücken Sie die Taste [ ] oder [ ], um [Sprache] auszuwählen, und drücken Sie anschließend die Taste [OK].
Seite 101: Konfigurieren Des Geräts Mithilfe Von Dienstprogrammen
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen In diesem Kapitel wird die Konfiguration des Geräts mit Hilfe von Dienstprogrammen beschrieben. Verfügbare Einstellfunktionen im Web Image Monitor Benutzen Sie den Web Image Monitor, um die Konfiguration des Geräts von einem Computer aus zu ändern.
Seite 102: Verwenden Von Web Image Monitor
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Verwenden von Web Image Monitor • Je nach von Ihnen verwendetem Modelltyp werden einige Elemente möglicherweise nicht angezeigt. • Einige Positionen können auch über das Bedienfeld konfiguriert werden. Empfohlene Webbrowser • Internet Explorer 6 oder höher •...
Seite 103: Anzeigen Der Startseite
Anzeigen der Startseite Anzeigen der Startseite Wenn Sie über Web Image Monitor auf das Gerät zugreifen, wird die Startseite in Ihrem Browser- Fenster angezeigt. Starten Sie den Webbrowser. Geben Sie in der Adressleiste Ihres Webbrowsers "http://(IP-Adresse des Geräts)/" ein, um auf das Gerät zuzugreifen. Wenn ein DNS-Server verwendet wird und der Hostname des Geräts festgelegt wurde, können Sie den Hostnamen anstelle der IP-Adresse eingeben.
Seite 104: Ändern Der Sprache Für Die Bedienoberfläche
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Es ist eine Internetverbindung erforderlich, um diese Informationen anzuzeigen. 4. Hauptbereich Zeigt den Inhalt des im Menübereich gewählten Elements an. Die Informationen im Hauptbereich werden nicht automatisch aktualisiert. Klicken Sie rechts oben im Hauptbereich auf [Aktualisieren], um die Informationen zu aktualisieren. Klicken Sie auf die Schaltfläche [Aktualisieren] des Webbrowsers, um den gesamten Browser-Bildschirm zu aktualisieren.
Seite 105: Überprüfen Der Systeminformationen
Überprüfen der Systeminformationen Überprüfen der Systeminformationen Klicken Sie auf [Home], um die Hauptseite von Web Image Monitor anzuzeigen. Auf dieser Seite können Sie die aktuellen Systeminformationen überprüfen. Diese Seite enthält drei Registerkarten: [Status], [Fehler] und [Geräteinformationen]. Registerkarte Status Element Beschreibung Modellname Zeigt den Namen des Geräts an.
Seite 106 5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Element Beschreibung Fixiereinheit Zeigt die verbleibende Lebensdauer der Fixiereinheit an: "Status OK", "Austausch bald erforderlich" oder "Austausch erforderlich". Falls ein Austausch erforderlich ist, wenden Sie sich bitte an Ihren Vertriebs- oder Kundendienstmitarbeiter. Transferrolle Zeigt die verbleibende Lebensdauer der Transferrolle an: "Status OK", "Austausch bald erforderlich"...
Seite 107: Registerkarte Zähler
Überprüfen der Systeminformationen Registerkarte Zähler Gerätezähler Element Beschreibung Gerätezähler Zeigt die folgenden Informationen zu gedruckten Seiten an, einschließlich Listen/Berichten: • Gesamte Anzahl der Seiten • Anzahl der Farbdruck-Seiten • Anzahl der Schwarzweißdruck-Seiten Schwarz Zeigt die folgenden Informationen zu gedruckten Seiten an, einschließlich Listen/Berichten: •...
Seite 108 5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Economy Color Prints Element Beschreibung Economy Color Prints Zeigt die Anzahl der mithilfe der Druckerfunktion im Economy-Color- (Color) Druckmodus ausgedruckten Seiten an. Schwarz Zeigt die folgenden Informationen zu den im Economy-Color-Druckmodus gedruckten Seiten an: •...
Seite 109: Registerkarte Geräteinformationen
Überprüfen der Systeminformationen Registerkarte Geräteinformationen Geräteinformationen Element Beschreibung Firmware-Version Zeigt die Version der auf dem Gerät installierten Firmware an. FW-Version Druckwerk Zeigt die Version der Firmware für das Druckwerk an. PCL-Version Zeigt die Version des PCL-Interpreters an. PS-Version Zeigt die Version des PS-Interpreters an. Geräte-ID Zeigt die ID-Nummer des Geräts an.
Seite 110: Konfigurieren Der Systemeinstellungen
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Konfigurieren der Systemeinstellungen Klicken Sie auf [Systemeinstellungen], um die Seite zum Konfigurieren der Systemeinstellungen anzuzeigen. Diese Seite enthält die Registerkarten [Magazinpapiereinstell.], [SW-Druckpriorität] und [E/A-Zeitlim.]. Registerkarte Magazin-Papiereinstellungen Magazin 1 Element Beschreibung Papierformat Wählen Sie für Magazin 1 eines der folgenden Papierformate: A4, B5 JIS, A5, A5 (210 ×...
Seite 111 Konfigurieren der Systemeinstellungen Bypass Element Beschreibung Papierformat Wählen Sie für den Bypass eines der folgenden Papierformate: A4, B5 JIS, A5, A5 (210 × 148 mm), B6 JIS, A6, 8 1/2 × 14, 8 1/2 × 11, 5 1/2 × 8 1/2, 7 1/4 × 10 1/2, 8 × 13, 8 1/2 × 13, 8 1/4 × 13, 16K, 4 1/8 ×...
Seite 112: Priorität Magazin
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Priorität Magazin 1 Element Beschreibung Priorität Magazin 1 Legen Sie hier fest, wie Druckjobs mit Magazin 1 verarbeitet werden. • Systemeinstellungen Die auf dem Bedienfeld des Geräts konfigurierten Papiereinstellungen werden auf alle Druckjobs angewendet. Wenn die vom Druckertreiber oder Druckbefehl festgelegten Papiereinstellungen nicht mit den Geräteeinstellungen übereinstimmen, tritt ein Fehler auf.
Seite 113 Konfigurieren der Systemeinstellungen Einstellpriorität Bypass Element Beschreibung Einstellpriorität Bypass Legen Sie hier fest, wie Druckjobs mit dem Bypass verarbeitet werden. • Systemeinstellungen Die auf dem Bedienfeld des Geräts konfigurierten Papiereinstellungen werden auf alle Druckjobs angewendet. Wenn die vom Druckertreiber oder Druckbefehl festgelegten Papiereinstellungen nicht mit den Geräteeinstellungen übereinstimmen, tritt ein Fehler auf.
Seite 114: Registerkarte I/O Zeitlimit
Sie die neue vertrauliche Druckdatei drucken oder löschen. Gleichfalls können Sie eine vorhandene vertrauliche Druckdatei drucken oder löschen, sodass die neue vertrauliche Druckdatei im Gerät gespeichert werden kann. • [Zeitlimit Vertraul. Druck (Sek.)] wird nur für SP C261DNw/SP C262DNw angezeigt. Registerkarte Druckpriorität SW Druckpriorität SW Element Beschreibung Druckpriorität SW...
Seite 115: Beschränken Von Gerätefunktionen Je Anwender
Um diese Einstellung zu aktivieren, müssen Sie die Geräteeinstellungen zunächst über Web Image Monitor konfigurieren. • Diese Funktion ist nur für SP C261DNw/SP C262DNw verfügbar. • Um Jobs auszudrucken, die eine Authentifizierung benötigen, können Sie nur den PCL- Druckertreiber verwenden. Es ist nicht möglich, solche Jobs mit dem PostScript 3-Druckertreiber auszudrucken.
Seite 116 5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Wählen Sie unter "Verfügbare Funktionen" für die Funktionen, die Sie beschränken möchten, [Beschränken] aus und klicken Sie anschließend auf [Abschicken]. Wählen Sie für die Funktionen, die Sie nicht beschränken möchten, [Nicht beschränken] aus. Die Anwenderbeschränkungseinstellungen wurden für die ausgewählte Funktion aktiviert.
Seite 117: Ändern Von Anwendereinträgen
Beschränken von Gerätefunktionen je Anwender Wählen Sie die Funktionen aus, die Sie für den Anwender nach der Authentifizierung verfügbar machen wollen. Nicht ausgewählte Funktionen sind für unter diesem Anwendercode authentizifierte Anwender nicht verfügbar. Klicken Sie auf [Übernehmen]. Schließen Sie den Webbrowser. •...
Seite 118 5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Wählen Sie den zu löschenden Eintrag aus und klicken Sie anschließend auf [Löschen]. Bestätigen Sie, dass der von Ihnen ausgewählte Eintrag der Eintrag ist, den Sie löschen möchten. Klicken Sie auf [Übernehmen]. Schließen Sie den Webbrowser.
Seite 119: Wenn Gerätefunktionen Beschränkt Sind
Je nach beschränkter Funktion werden die Anwender über das Bedienfeld des Geräts oder über den Druckertreiber authentifiziert. • Diese Funktion ist nur für SP C261DNw/SP C262DNw verfügbar. • Um Jobs auszudrucken, die eine Authentifizierung benötigen, können Sie nur den PCL- Druckertreiber verwenden.
Seite 120: Konfigurieren Der Netzwerkeinstellungen
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Konfigurieren der Netzwerkeinstellungen Klicken Sie auf [Netzwerkeinstellungen], um die Seite zum Konfigurieren der Netzwerkeinstellungen anzuzeigen. Diese Seite enthält die folgenden Registerkarten: [Netzwerkstatus], [IPv6-Konfiguration], [Netzwerkanwendung], [DNS], [Automat. E-Mail-Benachrichtigung], [SNMP], [SMTP], [POP3] und [Wireless]. • Abhängig von den geänderten Einstellungen muss das Gerät möglicherweise neu gestartet werden.
Seite 121: Registerkarte Ipv6-Konfiguration
Konfigurieren der Netzwerkeinstellungen Element Beschreibung Gateway Geben Sie die IPv4-Adresse des Netzwerk-Gateways ein. Registerkarte IPv6-Konfiguration IPv6 Element Beschreibung IPv6 Legen Sie fest, ob IPv6 aktiviert oder deaktiviert werden soll. Sie können IPv6 nicht über Web Image Monitor deaktivieren, wenn das Gerät in einer IPv6-Umgebung eingesetzt wird.
Seite 122: Registerkarte Netzwerkanwendung
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Registerkarte Netzwerkanwendung Netzwerkdruckeinstellungen Element Beschreibung Wählen Sie diese Option, um den Netzwerkdruck mit Internet Print Protocol (über TCP-Anschluss 631/80) zu aktivieren. Wählen Sie diese Option, um den Netzwerkdruck mit einem eingebetteten FTP-Server im Gerät (über TCP-Anschluss 20/21) zu aktivieren. Wählen Sie diese Option, um den RAW-Netzwerkdruck zu aktivieren.
Seite 123: Registerkarte Autom. E-Mail-Benachrichtigung
Konfigurieren der Netzwerkeinstellungen Element Beschreibung Sekundärer DNS- Geben Sie die IPv4-Adresse des sekundären DNS-Servers ein. Server Domainname Geben Sie den IPv4-Domänennamen für das Gerät ein. Die maximale Länge beträgt 32 Zeichen. IPv6-DNS-Methode Hier können Sie wählen, ob Sie den DNS-Server manuell festlegen möchten oder ob das Gerät seine DNS-Informationen automatisch abrufen soll.
Seite 124: Registerkarte Snmp
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Element Beschreibung Papierstau Aktivieren Sie diese Option, um eine E-Mail-Benachrichtigung an die angegebene Adresse zu senden, wenn ein Papierstau auftritt. Kein Papier Aktivieren Sie diese Option, um eine E-Mail-Benachrichtigung an die angegebene Adresse zu senden, wenn das Papier ausgeht. Benach.: To.
Seite 125: Registerkarte Smtp
Konfigurieren der Netzwerkeinstellungen Community Element Beschreibung Community finden Geben Sie den Community-Namen ein, der zur Authentifizierung von Get- Anforderungen verwendet werden soll. Die maximale Länge beträgt 32 Zeichen. Trap Community Geben Sie den Community-Namen ein, der zur Authentifizierung von Trap- Anforderungen verwendet werden soll.
Seite 126: Registerkarte Pop3
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Element Beschreibung Passwort Geben Sie das Passwort für die Anmeldung beim SMTP-Server ein. Die maximale Länge beträgt 32 Zeichen. E-Mail-Adresse Gerät Geben Sie die E-Mail-Adresse des Geräts ein. Diese Adresse wird als die Absenderadresse für E-Mail-Nachrichten wie E- Mails verwendet, die von diesem Gerät gesendet werden.
Seite 127: Registerkarte Wireless
Konfigurieren der Netzwerkeinstellungen Registerkarte Wireless Wireless-LAN-Status Element Beschreibung Wireless-LAN-Status Zeigt den Status der Verbindung mit Wireless LAN an. MAC-Adresse Zeigt die MAC-Adresse an. Kommunikationsmodus Zeigt den Kommunikationsmodus des verbundenen Geräts an. SSID Zeigt die SSID des Zugriffspunkts an, mit dem das Gerät verbunden ist. Wireless-Signalstatus Zeigt die Stärke des empfangenen Wireless-Signals an.
Seite 128: W-Lan-Direkt-Einstellungen
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Element Beschreibung WEP-Schlüssel Geben Sie den WEP-Schlüssel ein. Die Anzahl und Art der Zeichen, die Sie eingeben können, variieren je nach ausgewählter Länge und Format des Schlüssels. Siehe Folgendes: • WEP-Schlüssellänge: [64 Bit], Format: [Hexadezimal] Max.
Seite 129: Konfigurieren Der Ipsec-Einstellungen
Konfigurieren der IPsec-Einstellungen Konfigurieren der IPsec-Einstellungen Klicken Sie auf [IPsec-Einstellungen], um die Seite zum Konfigurieren der IPsec-Einstellungen anzuzeigen. Diese Seite enthält die Registerkarten [Globale IPsec-Einstellungen] und [Liste IPsec-Richtlinien]. • Diese Funktion ist nur verfügbar, wenn ein Administratorpasswort angegeben wurde. Registerkarte Globale IPsec-Einstellungen Element Beschreibung IPsec-Funktion...
Seite 130 5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Element Beschreibung Aktion Zeigt die Aktion der IPsec-Richtlinie an: "Erlauben", "Verwerfen" oder "Sicherheit erforderlich". Status Zeigt den Status der IPsec-Richtlinie an: "Aktiv" oder "Nicht aktiv". Wenn Sie IPsec-Richtlinien konfigurieren möchten, wählen Sie die gewünschte IPsec-Richtlinie aus und klicken Sie auf [Ändern], um die Seite "Einstellungen IPsec-Richtlinie"...
Seite 131 Konfigurieren der IPsec-Einstellungen Element Beschreibung Aktion Wählen Sie eine der folgenden Optionen für die Verarbeitung der IP- Pakete: • [Erlauben]: IP-Pakete werden ohne Anwendeng von IPsec gesendet und empfangen. • [Verwerfen]: IP-Pakete werden verworfen. • [Sicherheit erforderlich]: IPsec wird sowohl auf gesendete als auch auf empfangene IP-Pakete angewendet.
Seite 132: Ike-Einstellungen
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Element Beschreibung Verschlüsselungsalgorit Legen Sie fest, welcher der folgenden Verschlüsselungsalgorithmen hmus für ESP angewendet werden soll, wenn [ESP] oder [ESP&AH] für [Sicherheitsprotokoll] aus Folgendem ausgewählt wurde: [Kein], [DES], [3DES], [AES-128], [AES-192], [AES-256] Authentifizierungsalgori Legen Sie fest, welcher der folgenden Authentifizierungsalgorithmen thmus für ESP angewendet werden soll, wenn [ESP] unter [Sicherheitsprotokoll]...
Seite 133 Konfigurieren der IPsec-Einstellungen Element Beschreibung IKE Diffie-Hellman Wählen Sie unter den folgenden Optionen die IKE-Diffie-Hellman-Group, Group die beim Generation des IKE-Schlüssels verwendet werden soll: [DH1], [DH2] Freigegebener Geben Sie den PSK (Pre-Shared Key) ein, der bei der Authentifizierung Schlüssel eines Geräts für die Kommunikation verwendet werden soll. Die maximale Länge beträgt 32 Zeichen.
Seite 134: Listen/Berichte Drucken
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Listen/Berichte drucken Klicken Sie auf [Druckliste/bericht], um die Seite für das Drucken von Berichten anzuzeigen. Wählen Sie anschließend ein Element aus und klicken Sie auf [Drucken], um Informationen zu diesem Element zu drucken. Liste/Bericht drucken Element Beschreibung...
Seite 135: Konfigurieren Der Administratoreinstellungen
Konfigurieren der Administratoreinstellungen Konfigurieren der Administratoreinstellungen Klicken Sie auf [Administrator Tools], um die Seite zum Konfigurieren der Administratoreinstellungen anzuzeigen. Diese Seite enthält die Registerkarten [Administrator], [Einstellungen zurückset.], [Einstellungen sichern], [Einstellungen wd.herst.], [Energiesparmodus] und [PCL6-Modus]. Registerkarte Administrator Administratoreinstellungen Element Beschreibung Neues Passwort Geben Sie das neue Administratorpasswort ein.
Seite 136: Registerkarte Einstellungen Sichern
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen Registerkarte Einstellungen sichern • Wenn das Gerät repariert werden muss, ist es wichtig, vorher Backup-Dateien zu erstellen. Nach jeder Reparatur werden die Einstellungen des Geräts auf die Standardwerte zurückgesetzt. Einstellungen sichern Element Beschreibung Netzwerkeinstellungen Sichert die in den [Netzwerkeinstellungen] und [Administrator Tools] sichern...
Seite 137: Registerkarte Energiesparmodus
Konfigurieren der Administratoreinstellungen Einstellungen wd.herst. Element Beschreibung Wiederherzustellende Geben Sie den Pfad und den Namen der wiederherzustellenden Datei ein Datei oder klicken Sie auf [Durchsuchen...], um die Datei auszuwählen. Gehen Sie wie folgt vor, um die Konfiguration aus Backup-Dateien wiederherzustellen. Klicken Sie auf [Durchsuchen...].
Seite 138: Pcl6-Modus
5. Konfigurieren des Geräts mithilfe von Dienstprogrammen • Unabhängig von den Einstellungen für den Energiesparmodus 1 oder Energiesparmodus 2 schaltet das Gerät nach 10 Minuten im Leerlauf auf den Energiesparmodus 1. PCL6-Modus PCL6-Modus Element Beschreibung PCL6-Modus Setzen Sie diese Einstellung auf [Universal], wenn Sie den universellen Treiber verwenden, und auf[SP C260/C262], wenn Sie den normalen Treiber verwenden.
Seite 139: Wartung Des Geräts
6. Wartung des Geräts In diesem Kapitel wird das Ersetzen von Verbrauchsmaterialien und die Reinigung dieses Geräts beschrieben. Ersetzen der Druckkartusche • Bewahren Sie die Druckkartusche an einem kühlen, dunklen Ort auf. • Die tatsächliche Anzahl der zu druckenden Seiten hängt von Bildvolumen und Bildhelligkeit, Anzahl der jeweils gedruckten Seiten, Papiertyp und -format sowie von den Umgebungsbedingungen, wie Temperatur und Feuchtigkeit, ab.
Seite 140 6. Wartung des Geräts DUE255 • Achten Sie beim Austausch der Druckkartuschen darauf, die Laserscaneinheit unter der oberen Abdeckung nicht zu berühren (die vom Pfeil in der Abbildung unten angezeigte Position). DUE256 • Wenn kein Cyan-, Magenta- oder Gelbtoner mehr vorhanden ist, können Sie mit Schwarztoner Schwarzweiß...
Seite 141 Ersetzen der Druckkartusche Ziehen Sie den Hebel an der oberen Abdeckung nach oben und heben Sie die obere Abdeckung vorsichtig an. DUE258 Halten Sie die Tonerkartusche senkrecht, in der Mitte fest und heben Sie sie vorsichtig an. Von hinten gesehen, sind die Druckkartuschen in der Reihenfolge Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K) angeordnet.
Seite 142 6. Wartung des Geräts Die neue Druckkartusche aus der Schachtel und anschließend aus der Tüte nehmen. DUE260 Die Druckkartusche halten und fünf bis sechs Mal kräftig schütteln. DUE261 Eine gleichmäßige Verteilung des Toners innerhalb des Behälters verbessert die Druckqualität. Die Schutzabdeckung von der Druckkartusche entfernen. DUE262...
Seite 143 Ersetzen der Druckkartusche Tonerfarbe und Einsatzort überprüfen und dann die Tonerkartusche vorsichtig senkrecht einsetzen. DUE263 Halten Sie den mittleren Teil der oberen Abdeckung mit beiden Händen fest und schließen Sie die Abdeckung vorsichtig. DUE264 Bringen Sie die in Schritt 5 entfernte Schutzabdeckung an der alten Druckkartusche an. Die alte Druckkartusche in die Tüte und anschließend in die Schachtel geben.
Seite 144 6. Wartung des Geräts Wenn Sie den gebrauchten Tonerbehälter entsorgen möchten, wenden Sie sich an die lokale Vertriebsstelle. Wenn Sie sie selbst entsorgen, müssen sie wie allgemeiner Kunststoffabfall behandelt werden. • (hauptsächlich Nordamerika) Informationen zum Recycling von Verbrauchsmaterialien finden Sie auf unserer Webseite oder Sie können Teile gemäß...
Seite 145: Auswechseln Des Resttonerbehälters
Auswechseln des Resttonerbehälters Auswechseln des Resttonerbehälters Meldungen auf dem Bildschirm • Tauschen Sie den Resttonerbehälter aus, wenn die folgende Meldung auf dem Bildschirm erscheint: "Resttonerbeh. ersetzen" • Bereiten Sie einen Resttonerbehälter vor, wenn die folgende Meldung auf dem Bildschirm angezeigt wird: "Bald ersetzen: Resttonerbehälter"...
Seite 146 6. Wartung des Geräts Ziehen Sie beide Hebel der vorderen Abdeckung nach vorne. DUE266 Halten Sie die der Transfereinheit an den Laschen auf beiden Seiten fest, kippen Sie sie zurück und heben Sie sie anschließend an. DUE267 Ziehen Sie den Resttonerbehälter am Griff in der Mitte ein Stück heraus, ohne ihn dabei zu neigen.
Seite 147 Auswechseln des Resttonerbehälters Ziehen Sie den Resttonerbehälter halb heraus und halten Sie ihn gut fest, wenn Sie ihn dann gerade herausziehen. DUE269 DUE270 Heben Sie den Resttonerbehälter beim Herausziehen nicht an, um zu verhindern, dass er mit der Zwischentransfereinheit in Kontakt kommt (die vom Pfeil in der Abbildung unten angezeigte Position).
Seite 148 6. Wartung des Geräts Verschließen Sie den Behälter. DUE272 DUE273 Halten Sie den neuen Resttonerbehälter in der Mitte fest und schieben Sie ihn zur Hälfte in das Gerät. Lassen Sie den Behälterverschluss geöffnet. DUE274 Heben Sie den Resttonerbehälter beim Hineinschieben nicht an, um zu verhindern, dass er mit der Zwischentransfereinheit in Kontakt kommt (die vom Pfeil in der Abbildung unten angezeigte Position).
Seite 149 Auswechseln des Resttonerbehälters DUE275 Den Resttonerbehälter hineindrücken, bis er mit einem Klicken einrastet. Drücken Sie auf den Griff in der Mitte, um den Behälter vollständig hineinzuschieben. DUE276 Setzen Sie die Transfereinheit auf die vordere Abdeckung. Schieben Sie die Transfereinheit an den Führungsschienen in das Gerät. DUE277...
Seite 150 6. Wartung des Geräts Wenn es nicht mehr weiter geht, die PUSH-Markierung drücken, bis sie hörbar einrastet. DUE278 Drücken Sie die vordere Abdeckung mit beiden Händen nach unten, bis sie schließt. DUE229 Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen den oberen Bereich der Abdeckung.
Seite 151: Ersetzen Einer Komponente
Ersetzen einer Komponente Ersetzen der Zwischentransfereinheit • Diese Funktion ist nur für SP C261DNw/SP C262DNw verfügbar. Wenn die Warnanzeige auf dem Bedienfeld aufleuchtet und die Meldung "Zw.Transferband ersetzen" auf dem Display erscheint, wenden Sie sich an Ihren Vertriebs- oder Kundendienstmitarbeiter.
Seite 152: Vorsichtshinweise Beim Reinigen
6. Wartung des Geräts Vorsichtshinweise beim Reinigen Reinigen Sie das Gerät regelmäßig, um eine hohe Druckqualität beizubehalten. Wischen Sie die Außenseite mit einem trockenen, weichen Tuch ab. Reicht trockenes Wischen nicht aus, verwenden Sie ein weiches, feuchtes und gut ausgewrungenes Tuch. Lassen sich Flecken oder Schmutz auch damit nicht entfernen, verwenden Sie ein neutrales Reinigungsmittel, wischen Sie mit einem feuchten, gut ausgewrungenen Tuch über den Bereich und wischen Sie anschließend den Bereich mit einem trockenen Tuch nach und lassen Sie ihn trocknen.
Seite 153: Reinigung Des Tonerdichtesensors
Reinigung des Tonerdichtesensors Reinigung des Tonerdichtesensors Reinigen Sie den Tonerdichtesensor, wenn die folgende Nachricht auf dem Bedienfeld erscheint. "Dichtesensor Reinig.erford." Ziehen Sie den Hebel an der oberen Abdeckung nach oben und heben Sie die obere Abdeckung vorsichtig an. DUE258 Entfernen Sie die hinterste Druckkartusche. DUE259 Den Hebel für den Tonerdichtesensor ein Mal nach links schieben.
Seite 154 6. Wartung des Geräts Setzen Sie die Druckkartusche, die Sie in Schritt 2 entfernt haben, vorsichtig senkrecht ein. DUE263 Halten Sie den mittleren Teil der oberen Abdeckung mit beiden Händen fest und schließen Sie die Abdeckung vorsichtig. Achten Sie darauf, dass Sie sich nicht die Finger einklemmen.
Seite 155: Reinigen Des Trennkissens Und Der Papiereinzugsrolle
Reinigen des Trennkissens und der Papiereinzugsrolle Reinigen des Trennkissens und der Papiereinzugsrolle Wenn das Trennkissen oder die Papiereinzugsrolle schmutzig sind, werden eventuell mehrere Blätter eingezogen oder es kann zu Fehleinzügen kommen. In diesem Fall das Trennkissen und die Papiereinzugsrolle wie folgt reinigen: •...
Seite 156 6. Wartung des Geräts Wischen Sie den Gummiteil der Rolle mit einem weichen, feuchten Tuch ab. Anschließend wischen Sie es mit einem trockenen Tuch ab, um die Feuchtigkeit zu entfernen. DUE281 Drücken Sie die Metallplatte nach unten, bis sie hörbar einrastet. DUE215 Legen Sie das entfernte Papier wieder in das Magazin ein und schieben Sie das Magazin dann vorsichtig in das Gerät, bis es hörbar einrastet.
Seite 157 Reinigen des Trennkissens und der Papiereinzugsrolle • Wenn nach dem Reinigen des Trennkissens ein Papierstau auftritt oder mehrere Blätter eingezogen werden sollten, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung. • Wenn das optionale Magazin 2 installiert ist, reinigen Sie das Trennkissen und die Papiereinzugsrolle auf dieselbe Weise, wie Sie es bei Magazin 1 getan haben.
Seite 158: Reinigung Der Registrierwalze Und Des Papiermagazins
6. Wartung des Geräts Reinigung der Registrierwalze und des Papiermagazins Registrierwalze und Papiermagazin können mit Papierstaub verschmutzt werden, wenn Sie auf Nicht- Standard-Papier drucken. Reinigen Sie die Registrierwalze, wenn weiße Punkte auf den Ausdrucken erscheinen. • Verwenden Sie keine chemischen Reinigungsflüssigkeiten oder organische Lösungsmittel wie beispielsweise Verdünner oder Benzin.
Seite 159 Reinigung der Registrierwalze und des Papiermagazins Die Innenseite des Papiermagazins mit einem Tuch abwischen. DUE283 Drücken Sie die Metallplatte nach unten, bis sie hörbar einrastet. DUE215 Legen Sie das entfernte Papier wieder in das Magazin ein und schieben Sie das Magazin dann vorsichtig in das Gerät, bis es hörbar einrastet.
Seite 160 6. Wartung des Geräts Ziehen Sie am Hebel zum Öffnen der vorderen Abdeckung und klappen Sie Abdeckung vorsichtig herunter. DUE326 Vergewissern Sie sich, dass Sie die Registrierwalze in die unten durch den Pfeil auf der Abbildung dargestellte Position bringen. DUE284 Reinigen Sie die Registrierwalze, wenn bedrucktes Papier nach dem Entfernen eines Papierstaus verschmiert.
Seite 161 Reinigung der Registrierwalze und des Papiermagazins Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen den oberen Bereich der Abdeckung. Stecken Sie das Stromkabel fest ein. Schließen Sie alle zuvor entfernten Kabel wieder an. Die Stromversorgung einschalten.
Seite 162: Umstellen Und Transportieren Des Geräts
6. Wartung des Geräts Umstellen und Transportieren des Geräts Dieser Abschnitt gibt die Vorsichtsmaßnahmen an, die Sie ergreifen müssen, wenn Sie das Gerät in sowohl kurzer als auch weiter Entfernung bewegen. Verpacken Sie das Gerät wieder in seiner Originalverpackung, wenn Sie dieses über eine große Entfernung bewegen.
Seite 163: Entsorgung
Umstellen und Transportieren des Geräts • Alle anderen Kabel werden vom Gerät getrennt. Wenn Magazin 2 installiert ist, entfernen Sie dieses. Das Gerät sollte mit einer weiteren Person an den Griffmulden auf beiden Seiten angehoben und dann waagerecht zum gewünschten neuen Standort transportiert werden.
Seite 164 6. Wartung des Geräts...
Seite 165: Fehlerbehebung
7. Fehlerbehebung In diesem Kapitel werden Lösungen für Fehlermeldungen und andere Probleme beschrieben. Fehler- und Statusmeldungen auf dem Bedienfeld Dieses Kapitel erläutert die Meldungen, die im Bedienfeld angezeigt werden, sowie die Vorgehensweise bei einer bestimmten Meldung. Statusmeldungen Nachricht Beschreibung Empfohlene Maßnahme Offline Das Gerät ist offline.
Seite 166 7. Fehlerbehebung Meldungen Nachricht Beschreibung Empfohlene Maßnahme KonfliktForm:#. Start/Job Reset Die Papierformateinstellung für Legen Sie Papier des Magazin # (1, 2, Bypass) ausgewählten Formats in das stimmt nicht mit dem Format des Magazin ein und drücken Sie tatsächlich eingelegten Papiers dann die Taste [Stop/Start], um überein.
Seite 167 Fehler- und Statusmeldungen auf dem Bedienfeld Nachricht Beschreibung Empfohlene Maßnahme Falsch. Toner: # Es wurde falscher Toner # Ersetzen Sie den Toner durch (Schwarz, Magenta, Cyan oder den richtigen. Siehe S. 137 Gelb) eingesetzt. "Ersetzen der Druckkartusche". Wenn die Fehlermeldung erscheint, obwohl die Tonerkartusche korrekt befestigt ist, verwenden Sie ein trockenes...
Seite 168 7. Fehlerbehebung Nachricht Beschreibung Empfohlene Maßnahme Papier aus Bypass entfernen Das Gerät hat den Druckjob Entfernen Sie das Papier aus nicht ausgeführt, da Magazin 1 dem Bypass. oder Magazin 2 als Einzugsmagazin angegeben war, das Papier jedoch in den Bypass eingelegt wurde. Toner ers.: # Toner # ist leer (Schwarz, Tauschen Sie die...
Seite 169 Fehler- und Statusmeldungen auf dem Bedienfeld Nachricht Beschreibung Empfohlene Maßnahme Feh. Tn.einst.: # Die angegebene Setzen Sie die angegebene Tonerkartusche ist nicht oder Kartusche korrekt ein. nicht korrekt installiert. Diese Fehlermeldung erscheint, Wischen Sie den obwohl die Tonerkartusche Schnittstellenbereich an der korrekt installiert ist.
Seite 170: Anzeigefeld
7. Fehlerbehebung Anzeigefeld In der folgenden Tabelle werden die verschiedenen Anzeigecodes erklärt, die vom Drucker verwendet werden, um die Anwender über seinen Zustand zu informieren. Anzeigecodes Ursache Die Fehleranzeige leuchtet. Der Drucker kann nicht normal verwendet werden. Überprüfen Sie den Fehler auf dem Bedienfeld.
Seite 171: Entfernen Von Gestautem Papier
Entfernen von gestautem Papier Entfernen von gestautem Papier Wenn ein Papierstau auftritt, wird eine der folgenden Meldungen auf dem Bedienfeld angezeigt: Nachricht Referenztitel Interner Stau Siehe S. 172 "Wenn Papier in der Fixiereinheit staut". Stau: Stnd.abl. Stau: Pap.mg. Siehe S. 174 "Wenn Papier im Magazin staut". Stau: Magazin 1 Stau: Magazin 2 Stau: Dup.einh.
Seite 172 7. Fehlerbehebung Hauptgerät DUE319 DUE288 DUE289...
Seite 173: Papiereinzugseinheit
Entfernen von gestautem Papier DUE290 Papiereinzugseinheit DUE320 DUE291...
Seite 174: Wenn Papier In Der Fixiereinheit Staut
7. Fehlerbehebung • Auf gestautem Papier kann sich Toner befinden. Achten Sie darauf, dass kein Toner auf Ihre Hände oder Ihre Kleidung gelangt. • Der Toner auf Ausdrucken, die sofort nach der Beseitigung eines Papierstaus erstellt werden, ist möglicherweise unzureichend fixiert und kann verwischen. Machen Sie Testdrucke, bis keine verschmierten Stellen mehr zu sehen sind.
Seite 175 Entfernen von gestautem Papier Stellen Sie Hebel der Fixiereinheit nach unten und entfernen Sie vorsichtig das gestaute Papier. DUE325 Berühren Sie nicht die Fixiereinheit. DUE243 Das Papier nach unten ziehen und entfernen. Nicht nach oben ziehen. DUE244 Wenn Sie das gestaute Papier nicht finden können, suchen Sie es, indem Sie die Führungsschiene nach unten ziehen.
Seite 176: Wenn Papier Im Magazin Staut
7. Fehlerbehebung DUE245 Stellen Sie die Hebel der Fixiereinheit nach oben. DUE329 Drücken Sie die vordere Abdeckung mit beiden Händen nach unten, bis sie schließt. DUE229 Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen den oberen Bereich der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob die Fehlermeldung entfernt wurde.
Seite 177 Entfernen von gestautem Papier Ziehen Sie am Hebel zum Öffnen der vorderen Abdeckung und klappen Sie Abdeckung vorsichtig herunter. DUE326 Das gestaute Papier vorsichtig herausziehen. DUE247 Berühren Sie nicht die Fixiereinheit. DUE243 Wenn Papier in der Papiertransfereinheit gestaut ist, fassen Sie das Papier an beiden Seiten an und ziehen Sie es vorsichtig nach vorne heraus.
Seite 178: Wenn Papier In Der Transfereinheit Staut
7. Fehlerbehebung DUE248 Drücken Sie die vordere Abdeckung mit beiden Händen nach unten, bis sie schließt. DUE229 Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen den oberen Bereich der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob die Fehlermeldung entfernt wurde.
Seite 179 Entfernen von gestautem Papier Ziehen Sie am Hebel zum Öffnen der vorderen Abdeckung und klappen Sie Abdeckung vorsichtig herunter. DUE326 Entfernen Sie vorsichtig unter der Transfereinheit gestautes Papier. DUE249 Wenn Sie das gestaute Papier nicht finden können, sehen Sie in das Gerät. Drücken Sie die vordere Abdeckung mit beiden Händen nach unten, bis sie schließt.
Seite 180: Wenn Die Testseite Nicht Gedruckt Werden Kann
7. Fehlerbehebung Wenn die Testseite nicht gedruckt werden kann Mögliche Ursache Lösung Das Stromkabel, ein USB-Kabel Vergewissern Sie sich, dass das Stromkabel, das USB-Kabel oder ein Netzwerkkabel ist nicht und das Netzwerkkabel richtig angeschlossen sind. korrekt angeschlossen. Vergewissern Sie sich außerdem, dass diese nicht beschädigt sind.
Seite 181: Probleme Beim Papiereinzug
Probleme beim Papiereinzug Probleme beim Papiereinzug Wenn das Gerät funktioniert, aber das Papier nicht eingezogen wird oder mehrmals ein Papierstau auftritt, überprüfen Sie den Zustand des Papiers und des Geräts. Problem Lösung Das Papier wird nicht gleichmäßig • Verwenden Sie unterstützte Papiertypen. Siehe S. 45 eingezogen.
Seite 182 7. Fehlerbehebung Problem Lösung Es werden gleichzeitig mehrere Blatt • Fächern Sie die Blätter vor dem Einlegen gut auf. Stellen Papier eingezogen. Sie außerdem sicher, dass die Kanten gleichmäßig sind, indem Sie den Stapel auf eine ebene Fläche wie einen Schreibtisch klopfen.
Seite 183 Probleme beim Papiereinzug Problem Lösung Das bedruckte Papier ist gewellt. • Legen Sie das Papier umgekehrt in das Papiermagazin ein. • Nehmen Sie die Ausdrucke häufiger aus dem Ausgabefach, wenn das Papier stark gewellt ist. • Papier ist feucht. Verwenden Sie Papier, das korrekt gelagert wurde.
Seite 184: Probleme Mit Der Druckqualität
7. Fehlerbehebung Probleme mit der Druckqualität Überprüfen des Gerätezustands Überprüfen Sie zunächst den Gerätezustand, wenn ein Problem mit der Druckqualität besteht. Mögliche Ursache Lösung Es liegt ein Problem mit dem Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche Aufstellungsort des Geräts vor.
Seite 185: Überprüfung Der Einstellungen Des Druckertreibers
Probleme mit der Druckqualität Überprüfung der Einstellungen des Druckertreibers Problem Lösung Das gedruckte Bild ist verschmiert. PCL 5c/6, DDST Wählen Sie auf der Registerkarte [Papier] des Druckertreibers den Eintrag [Bypass] aus der Liste "Einzugsmagazin:". Wählen Sie in der Liste "Papiertyp:" einen passenden Papiertyp.
Seite 186 7. Fehlerbehebung Problem Lösung Die Auflösung von ausgedruckten Verwenden Sie die Anwendungseinstellungen oder die Fotos ist grobkörnig. Einstellungen des Druckertreibers, um eine höhere Auflösung festzulegen. Weitere Einzelheiten finden Sie in der Druckertreiber-Hilfe. Eine durchgängige Linie wird als Ändern Sie die Dithering-Einstellungen des Druckertreibers. unterbrochene Linie oder Details zu den Dithering-Einstellungen finden Sie in der verschwommen gedruckt.
Seite 187: Druckerprobleme
Druckerprobleme Druckerprobleme Dieser Abschnitt beschreibt Druckerprobleme und deren mögliche Lösungen. Ordnungsgemäßes Drucken nicht möglich Problem Lösung Es tritt ein Fehler auf. Ändern Sie die Einstellungen des Computers oder des Druckertreibers, wenn beim Drucken ein Fehler auftritt. • Vergewissern Sie sich, dass der Name des Druckersymbols nicht mehr als 32 alphanumerische Zeichen enthält.
Seite 188 7. Fehlerbehebung Problem Lösung Es wird eine vertrauliche Druckdatei Nur bei der Verwendung von PCL 5c/6 abgebrochen. Die Datei für vertraulichen Druck hat zu viele Seiten oder ist zu groß. Verringern Sie die Anzahl zu druckender Seiten oder drucken Sie mit einer niedrigeren Einstellung in [Abstufung:] in [Dr.-Qual.].
Seite 189 Druckerprobleme Problem Lösung Die Fertigstellung des Druckauftrags • Es wird viel Zeit benötigt, um Fotografien und andere dauert zu lange. datenreiche Seiten zu verarbeiten. Warten Sie einfach ab, bis die Verarbeitung beendet ist. • Möglicherweise lässt sich die Druckgeschwindigkeit mit folgenden Einstellungen im Druckertreiber erhöhen.
Seite 190 7. Fehlerbehebung Problem Lösung Die Farben des Ausdrucks • Es kann vorkommen, dass mit Farbtoner gedruckte entsprechen nicht den Farben auf Farben anders aussehen, als am Bildschirm dargestellt, dem Computerbildschirm. da Unterschiede in der jeweiligen Farbreproduktion bestehen. Nur bei der Verwendung von PCL 5c/6, DDST Die Farbabstufungen können unterschiedlich erscheinen, wenn in der Dialogbox des Druckertreibers für [Economy Color] in der Registerkarte [Dr.-Qual.] Ein gewählt...
Seite 191: Wenn Kein Scharfer Druck Möglich Ist
Druckerprobleme Wenn kein scharfer Druck möglich ist Problem Lösung Der gesamte Ausdruck ist • Das verwendete Papier könnte feucht sein. Verwenden verschwommen. Sie Papier, das korrekt gelagert wurde. Siehe S. 45 "Unterstütztes Papier". • Wählen Sie [Stufe 2] oder [Stufe 3] in [Stufe Anti-Feu.] unter [Wartung] aus.
Seite 192 7. Fehlerbehebung Problem Lösung Es erscheinen weiße Linien. Das Zwischentransferband ist verschmutzt. Gehen Sie folgendermaßen vor, um das Band zu reinigen: 1. Öffnen Sie die obere Abdeckung, während das Gerät eingeschaltet ist. 2. Entfernen Sie alle Tonerkartuschen aus dem Drucker. 3.
Seite 193 Druckerprobleme Problem Lösung Es fehlt eine Farbe oder das • Das verwendete Papier könnte feucht sein. Verwenden gedruckte Bild ist teilweise Sie Papier, das korrekt gelagert wurde. verschwommen. Siehe S. 29 "Einlegen von Papier". • Der Toner ist fast leer. Wenn die folgende Nachricht auf dem Bedienfeld erscheint, wechseln Sie die Tonerkartusche aus: "Toner ersetz.: X".
Seite 194 7. Fehlerbehebung Problem Lösung Auf den Rückseiten der bedruckten • Beim Entfernen von gestauten Blättern kann das Innere Seiten befinden sich Flecken. des Druckers verschmutzt worden sein. Drucken Sie mehrere Blätter, bis sie sauber ausgegeben werden. • Wenn das Dokument größer als das Papierformat ist, z. B.
Seite 195: Wenn Papier Nicht Korrekt Eingezogen Oder Ausgegeben Wird
Druckerprobleme Problem Lösung In schwarzen Bereichen erscheinen Nur bei der Verwendung von PostScript 3 Flecken. Wählen Sie im Dialogfeld des Druckertreibers [CMY + K] für [Grauwiedergabe] aus. Informationen hierzu finden Sie in der Druckertreiberhilfe. Das gedruckte Bild verschmiert, Die Papiereinstellungen sind möglicherweise nicht korrekt. wenn mit dem Finger darüber Beispielsweise wurden bei Verwendung von dickem Papier gerieben wird.
Seite 196: Sonstige Druckprobleme
7. Fehlerbehebung Problem Lösung Das bedruckte Papier ist gewellt. • Legen Sie das Papier umgekehrt in das Papiermagazin ein. • Nehmen Sie die Ausdrucke in kürzeren Abständen aus dem Ausgabefach heraus, falls das Papier sich stark wellt. • Das verwendete Papier könnte feucht sein. Verwenden Sie Papier, das korrekt gelagert wurde.
Seite 197: Häufige Probleme
Häufige Probleme Häufige Probleme Dieser Abschnitt beschreibt, wie häufige Probleme, die während der Bedienung des Geräts auftreten können, behoben werden. Problem Mögliche Ursache Lösung Das Gerät schaltet sich nicht ein. Das Stromkabel ist nicht • Vergewissern Sie sich, ordnungsgemäß angeschlossen. dass das Netzkabel sicher in die Wandsteckdose eingesteckt ist.
Seite 198 7. Fehlerbehebung Problem Mögliche Ursache Lösung Die Netzwerkeinstellungen sind Verwenden Sie Web Image Wenn der Fehler weiterhin eventuell nicht richtig Monitor, um die Einstellung zu auftritt, wenden Sie sich an konfiguriert oder der 3G- überprüfen und zu überprüfen, Ihren Kundendienst. Dongle ist eventuell nicht richtig ob gedruckt werden kann.
Seite 199: Konfigurieren Von Netzwerkeinstellungen Mit Os
8. Konfigurieren von Netzwerkeinstellungen mit OS X In diesem Kapitel wird erläutert, wie das Gerät an das Netzwerk angeschlossen wird und wie mit OS X die Netzwerkeinstellungen vorgenommen werden. Die Konfiguration unterscheidet sich je nach Kommunikationsumgebung des Systems. Herstellen einer Verbindung zwischen Gerät und drahtgebundenem Netzwerk Die folgende Vorgehensweise wird anhand von OS X 10.11 erklärt.
Seite 200: Mit Einem Ethernet-Kabel
8. Konfigurieren von Netzwerkeinstellungen mit OS X Beenden Sie die Systemeinstellungen. Das Setup ist abgeschlossen. Mit einem Ethernet-Kabel Schalten Sie den Computer ein. Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk des Computers ein. Wenn Ihr Computer über kein CD-ROM-Laufwerk verfügt, laden Sie eine Setup-Datei von unserer Website herunter.
Seite 201 Herstellen einer Verbindung zwischen Gerät und drahtgebundenem Netzwerk Drücken Sie [ ] oder [ ], um [Aktiv] auszuwählen und die IP-Adresse zu erhalten oder [Inaktiv] automatisch festzulegen. Wenn Sie [Aktiv] ausgewählt haben, fahren Sie mit Schritt 28 fort. Drücken Sie die Taste [ ] oder [ ], um [IP-Adresse] auszuwählen, und drücken Sie die [OK]-Taste.
Seite 202: Verbinden Des Geräts Mit Einem Drahtlosnetzwerk
8. Konfigurieren von Netzwerkeinstellungen mit OS X Verbinden des Geräts mit einem Drahtlosnetzwerk Es gibt vier Methoden zum Verbinden des Geräts mit einem Drahtlosnetzwerk: • Mit dem W-LAN-Setup-Assistenten Siehe S. 200 "Mit dem W-LAN-Setup-Assistenten". • Mit der WPS-Taste Siehe S. 203 "Mit der WPS-Taste". •...
Seite 203 Verbinden des Geräts mit einem Drahtlosnetzwerk Das Ethernet-Kabel darf nicht am Gerät angeschlossen sein. Überprüfen Sie den Router (Zugriffspunkt) auf ordnungsgemäße Funktion. Drücken Sie die Taste [Menü]. Drücken Sie die Taste [ ] oder [ ], um [Host-Schnittst.] auszuwählen, und drücken Sie anschließend die Taste [OK].
Seite 204 8. Konfigurieren von Netzwerkeinstellungen mit OS X Geben Sie Verschlüsselungscode über die Tasten [ ] und [ ] ein, und drücken Sie anschließend die Taste [OK]. Sie können als Passphrase entweder 8 bis 63 ASCII-Zeichen (0x20-0x7e) oder 64 Hexadezimalziffern (0-9, A-F, a-f) eingeben. •...
Seite 205: Mit Der Wps-Taste
Verbinden des Geräts mit einem Drahtlosnetzwerk Mit der WPS-Taste Zum Einrichten einer Verbindung wird ein Router (Zugriffspunkt) benötigt. Installieren Sie vor dem Ausführen der folgenden Schritte den Druckertreiber entsprechend der Beschreibung in S. 200 "Installieren des Druckertreibers". Das Ethernet-Kabel darf nicht am Gerät angeschlossen sein. Überprüfen Sie den Router (Zugriffspunkt) auf ordnungsgemäße Funktion.
Seite 206: Mit Einem Pin-Code
8. Konfigurieren von Netzwerkeinstellungen mit OS X Prüfen Sie das Ergebnis. • Verbindung erfolgreich: Drücken Sie die Taste [Menü]. • Verbindung fehlgeschlagen: Drücken Sie die Taste [Zurück], um auf den in Schritt 15 gezeigten Bildschirm zurückzukehren. Überprüfen Sie die Konfiguration für den Router (Zugriffspunkt) und versuchen Sie dann erneut, die Verbindung herzustellen.
Seite 207 Verbinden des Geräts mit einem Drahtlosnetzwerk Drücken Sie die Taste [ ] oder [ ], um [Netzw.einst.] auszuwählen, und drücken Sie anschließend die Taste [OK]. Drücken Sie die Taste [ ] oder [ ], um [W-LAN-Konfig.] auszuwählen, und drücken Sie anschließend die Taste [OK].
Seite 208 8. Konfigurieren von Netzwerkeinstellungen mit OS X...
Seite 209: Anhang
9. Anhang In diesem Kapitel werden die Spezifikationen des Geräts und der Verbrauchsmaterialien beschrieben. Übertragung mithilfe von IPsec Um eine sicherere Kommunikation zu ermöglichen, unterstützt dieses Gerät das IPsec-Protokoll. Wenn IPsec angewendet wird, werden Datenpakete in der Netzwerkschicht mithilfe eines freigegebenen Schlüssels verschlüsselt.
Seite 210: Security Association
9. Anhang AH-Protokoll Das AH-Protokoll bietet sichere Übertragung über ausschließliche Authentifizierung von Paketen einschließlich Header. • Für eine erfolgreiche Authentifizierung müssen Sender und Empfänger denselben Authentifizierungsalgorithmus und Authentifizierungscode einsetzen. Authentifizierungsalgorithmus und Authentifizierungscode werden automatisch festgelegt. AH-Protokoll + ESP-Protokoll In Kombination stellen das ESP- und AH-Protokoll eine sichere Übertragung mittels Verschlüsselung und Authentifizierung bereit.
Seite 211: Konfigurationsfluss Für Die Schlüsselaustauscheinstellungen
Übertragung mithilfe von IPsec Konfigurationsfluss für die Schlüsselaustauscheinstellungen Dieser Abschnitt erläutert den Ablauf, nach dem Einstellungen für den Schlüsselaustausch festgelegt werden. Gerät 1.Legen Sie die IPsec-Einstellungen in Web 1.Verwenden Sie dabei auf dem PC dieselben Image Monitor fest. IPsec-Einstellungen wie auf dem Gerät. 2.Aktivieren Sie die IPsec-Einstellungen.
Seite 212: Festlegen Der Ipsec-Einstellungen Auf Dem Computer
9. Anhang • Auf der Registerkarte [Administrator] kann ein Administratorpasswort festgelegt werden. Festlegen der IPsec-Einstellungen auf dem Computer Wählen Sie für die IPsec SA-Einstellungen auf Ihrem Computer genau dieselben Einstellungen, wie für die IPsec-Einstellungen im Gerät. Die Einstellungsweise variiert je nach Betriebssystem auf dem Computer.
Seite 213 Übertragung mithilfe von IPsec Klicken Sie in der IP-Filterliste auf [Hinzufügen...]. Geben Sie unter [Name] einen IP-Filternamen ein und klicken Sie dann auf [Hinzufügen...]. Der IP-Filter-Assistent erscheint. Auf [Weiter] klicken. Geben Sie unter [Beschreibung:] einen Namen oder eine detaillierte Beschreibung des IP- Filters an und klicken Sie dann auf [Weiter].
Seite 214: Aktivieren Und Deaktivieren Von Ipsec Über Das Bedienfeld
9. Anhang Wenn für das Gerät in [Sicherheitsprotokoll] unter [IPsec-Einstellungen] die Option [AH] ausgewählt ist, aktivieren Sie die Option [Daten- und Adressintegrität ohne Verschlüsselung (AH)] und konfigurieren Sie die folgenden Einstellungen: Legen Sie für [Integritätsalgorithmus] denselben Wert fest wie unter [Authentifizierungsalgorithmus für AH] auf dem Gerät.
Seite 215 Übertragung mithilfe von IPsec Drücken Sie die Taste [ ] oder [ ], um [Host-Schnittst.] auszuwählen, und drücken Sie anschließend die Taste [OK]. Drücken Sie die Taste [ ] oder [ ], um [Netzw.einst.] auszuwählen, und drücken Sie anschließend die Taste [OK]. Drücken Sie die Taste [ ] oder [ ], um [IPSec] auszuwählen, und drücken Sie anschließend die Taste [OK].
Seite 216: Hinweise Zum Toner
9. Anhang Hinweise zum Toner • Die ordnungsgemäße Funktion kann nicht garantiert werden, wenn Toner von anderen Herstellern verwendet wird. • Abhängig von den Druckbedingungen gibt es Fälle, in denen der Drucker nicht die in den technischen Daten angegebene Anzahl an Blättern drucken kann. •...
Seite 217: Spezifikationen Des Geräts
Einzelheiten siehe S. 45 "Unterstütztes Papier". Papierausgabekapazität (80 g/m 150 Blatt 20 lb) Papiereinzugskapazität (80 g/m , 20 • Magazin 1 250 Blatt • Magazin 2 500 Blatt • Bypass 1 Blatt Speicher • SP C260DNw 128 MB • SP C261DNw/SP C262DNw 256 MB...
Seite 218 9. Anhang Element Beschreibung Leistungsbedarf 220-240 V, 6 A, 50/60 Hz 120-127 V, 11 A, 60 Hz Leistungsaufnahme • Maximal Bei ausgeschaltetem Hauptschalter 1300 W oder weniger und in die Wandsteckdose • Bereit eingestecktem Netzstecker beträgt der 58,3 W Leistungspegel: 1 W oder weniger •...
Seite 219: Spezifikationen Der Druckerfunktion
Spezifikationen des Geräts Element Beschreibung Gewicht (Gerät mit 23,8 kg (52,5 lb.) oder weniger Verbrauchsmaterialien) • Der Schallleistungspegel und der Schalldruckpegel sind Werte, die gemäß ISO 7779 gemessen wurden. • Der Schalldruckpegel wird von der Position des Bedieners gemessen. Spezifikationen der Druckerfunktion Element Beschreibung Druckgeschwindigkeit...
Seite 220: Papiergewicht
9. Anhang Abmessungen (Breite × Tiefe × Höhe) 400 × 450 × 127 mm (15,8 × 17,8 × 5 Zoll) Papiergewicht Einzelheiten siehe S. 45 "Unterstütztes Papier". Gewicht Weniger als 4 kg (8,9 lb.)
Seite 221: Verbrauchsmaterial
Druckkartusche Druckkartusche Durchschnittliche Anzahl ausdruckbarer Seiten pro Kartusche Schwarz SP C260DNw/SP C260SFNw: (hauptsächlich Europa und Asien) 2.000 Seiten SP C261DNw/SP C261SFNw: (hauptsächlich Europa und Asien) 2.000 Seiten (hauptsächlich Nordamerika) 2.300 Seiten SP C262DNw/SP C262SFNw: (hauptsächlich Europa und Asien) 4.500 Seiten (hauptsächlich Nordamerika)
Seite 222 9. Anhang Druckkartusche Durchschnittliche Anzahl ausdruckbarer Seiten pro Kartusche Cyan SP C260DNw/SP C260SFNw: (hauptsächlich Europa und Asien) 1.600 Seiten SP C261DNw/SP C261SFNw: (hauptsächlich Europa und Asien) 1.600 Seiten (hauptsächlich Nordamerika) 2.300 Seiten SP C262DNw/SP C262SFNw: (hauptsächlich Europa und Asien) 4.000 Seiten (hauptsächlich Nordamerika)
Seite 223 Verbrauchsmaterial Druckkartusche Durchschnittliche Anzahl ausdruckbarer Seiten pro Kartusche Gelb SP C260DNw/SP C260SFNw: (hauptsächlich Europa und Asien) 1.600 Seiten SP C261DNw/SP C261SFNw: (hauptsächlich Europa und Asien) 1.600 Seiten (hauptsächlich Nordamerika) 2.300 Seiten SP C262DNw/SP C262SFNw: (hauptsächlich Europa und Asien) 4.000 Seiten (hauptsächlich Nordamerika)
Seite 224: Resttonerbehälter
9. Anhang • Um eine Reinigungsfehlfunktion zu verhindern, müssen Sie möglicherweise die Tonerkartusche austauschen, auch wenn sie nicht leer ist. Resttonerbehälter Name Durchschnittliche Anzahl ausdruckbarer Seiten pro Kartusche Waste Toner Bottle SP C220 25.000 Seiten *1 A4/Letter 5 % Test-Chart, 3 Seiten pro Job, 50 % Schwarzweiß/50 % Farbdruck. •...
Seite 225: Informationen Zu Diesem Gerät
Informationen zu diesem Gerät Informationen zu diesem Gerät Anwenderinformationen zu elektrischen & elektronischen Geräten (hauptsächlich Europa und Asien) Anwender in Ländern, in denen das in diesem Abschnitt gezeigte Symbol im nationalen Gesetz zur Sammlung und Behandlung von elektronischem Abfall festgelegt wurde Unsere Produkte enthalten qualitativ hochwertige Komponenten und sind für einfaches Recycling konzipiert.
Seite 226: Hinweis Zum Batterie- Und/Oder Akku-Symbol (Nur Für Eu-Länder)
9. Anhang Chrom, polychlorierte Biphenyle oder polychloriertem Diphenyle Ether in Konzentrationen über 0,1 Stückgewicht % und 0,01 Stückgewicht Kadmium, außer für die Ausnahmen des Gesetzes. Hinweis zum Batterie- und/oder Akku-Symbol (Nur für EU-Länder) Entsprechend der Richtlinie über Batterien 2006/66/EC Artikel 20, Informationen für Endverbraucher, Anhang II, wird das oben stehende Symbol auf Batterien und Akkus aufgebracht.
Seite 227: Hinweis Für Anwender Von Wireless-Lan-Schnittstellen
Hinweise für Anwender in den Ländern des Europäischen Wirtschaftsraums (EWR) Dieses Produkt entspricht den wesentlichen Anforderungen und Vorschriften der Direktive 2014/53/EU. Die CE-Konformitätserklärung ist unter folgender URL verfügbar: http://www.ricoh.com/products/ ce_doc2/ und Auswahl des entsprechenden Produkts. Betriebsfrequenzband: 2400 - 2483,5 MHz Maximale Funkfrequenzleistung: weniger als 20,0 dBm Da dieses Gerät Strahlung abgibt, ist es nicht für den Betrieb unmittelbar am menschlichen Körper...
Seite 228: Hinweise Für Anwender Aus Den Usa
9. Anhang Hinweise für Anwender aus den USA Abschnitt 15 der FCC-Regeln Hinweis Dieses Gerät wurde getestet und als den Einschränkungen für Klasse B digitalen Geräten entsprechend Abschnitt 15 der FCC-Regeln befunden. Diese Einschränkungen dienen zum angemessenen Schutz gegen störende Interferenzen in Wohngebieten. Dieses Gerät generiert, verwendet und kann Radiowellen ausstrahlen und kann, wenn nicht entsprechend den Anleitungen installiert und genutzt, zu störende Interferenzen im Funkverkehr führen.
Seite 229: Hinweise Für Anwender Von Kabellosen Geräten In Kanada
Informationen zu diesem Gerät Hinweise für Anwender von kabellosen Geräten in Kanada Das Gerät erfüllt die lizenzfreien RSS-Standards von Industry Canada. Der Betrieb ist unter folgenden zwei Bedingungen zulässig: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) muss alle empfangenen Interferenzen inklusive der Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen.
Seite 230: Energy Star-Programm
9. Anhang ENERGY STAR-Programm ® ENERGY STAR -Programmanforderungen für die Bildverarbeitungsausstattung ® Die ENERGY STAR -Programmanforderungen für die Bildverarbeitungsausstattung fördern die Energieeinsparung durch Einsatz energieeffizienter Computer und anderer Büroausstattungen. Das Programm unterstützt Entwicklung und Verbreitung von Produkten mit energiesparenden Funktionen. Es ist ein offenes Programm, an dem die Hersteller freiwillig teilnehmen.
Seite 231: Spezifikationen
Informationen zu diesem Gerät Spezifikationen Energiesparmodus 1 Energieverbrauch 40,8 W 40,9 W Standardzeit 30 Sekunden Wiederaufnahmezeit 10 Sekunden oder weniger Energiesparmodus 2 Energieverbrauch 1,2 W Standardzeit 1 Minute Wiederaufnahmezeit 30 Sekunden Duplexfunktion Standard *1 Der Stromverbrauch und die Zeit bis zur Wiederaufnahme können je nach Zustand und Umgebung des Geräts unterschiedlich sein.
Seite 232: Marken
9. Anhang Marken Adobe und Acrobat sind entweder eingetragene Marken oder Marken von Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern. Android und Google Play sind Marken oder eingetragene Warenzeichen von Google Inc. OS X, TrueType, App Store und Safari sind eingetragene Marken von Apple Inc. in den USA und anderen Ländern.
Seite 233 Marken • Die Produktnamen von Windows 7 lauten wie folgt: ® ® Microsoft Windows 7 Starter ® ® Microsoft Windows 7 Home Premium ® ® Microsoft Windows 7 Professional ® ® Microsoft Windows 7 Ultimate ® ® Microsoft Windows 7 Enterprise •...
Seite 234 9. Anhang ® ® Microsoft Windows Server 2012 Essentials ® ® Microsoft Windows Server 2012 Standard ® ® Microsoft Windows Server 2012 Datacenter • Die Produktnamen von Windows Server 2012 R2 lauten wie folgt: ® ® Microsoft Windows Server 2012 R2 Foundation ®...
Seite 235: Index
INDEX E-Mail-Benachrichtigung 2........ Economy-Color-Drucke........Administrator-Passwort........Einlegen von Papier..........Administratoreinstellungen......... Einleitung..............Allgemeiner Status..........Einstellungen für automat. E-Mail- Anbringen der Papiereinzugseinheit TK1220..Benachrichtigung..........Anwenderbeschränkung........Einstellungen IPsec-Richtlinien......Anwendercode............ Einstellungen sichern........... Anwenderfunktion beschränken......Einstellungen wiederherstellen......Außenseite............. Einstellungen zurücksetzen......... Austausch des Verschlüsselungscodes....Energiesparmodus........135, 228 Authentifizierung..........
Seite 236 Papierkonflikt............Papierlagerung............Konfigurationsseite..........Papiermagazin............ Konfigurieren der Netzwerkeinstellungen mit OS Papierstau........169, 172, 174, 176 Papiertypen............Installieren des Treibers..........Bedrucktes Papier.............. Wireless LAN..............Bondpapier................ Konfigurieren von Netzwerkeinstellungen mit OS Briefbogen................Dickes Papier 1..............Ethernet................Dickes Papier 2..............USB.................. Etiketten................Kopieren Farbiges Papier..............Kopieren auf Umschläge...........
Seite 237 Systeminformationen........... Systemmenü............TCP/IP-Status............Toner..............Transferrolle............Trap..............Umstellen.............. Unterstütztes Papier..........Verbrauchsmaterial..........Verschlüsselung........... Vertrauliches Dokument........Vertrauliches Drucken........... Warten des Geräts Ersetzen der Druckkartusche.......... 150, 153 Reinigen des Geräts..........Wartungsseite............Web Image Monitor........... Wireless-LAN-Einstellungen....... Zählerinformationen..........Zwischentransfereinheit........
