Dell EMC Edge Gateway 5200 Servicehandbuch Seite 8

Tabelle 1. Packliste für Erweiterungsmodule – 4G (fortgesetzt)
Element
4G-Etikett
4G-Kühlkörper
Wärmeleitpad
Tabelle 2. Packliste für Erweiterungsmodule – 5G
Element
Schraube M3 x 6L
Schraube M3 x 4L
H7.8-Abstandsschraube
H19.5-Abstandsschraube
Halterung
5G M.2
SMA-Kabel
Antenne
5G-Etikett
5G-Kühlkörper
Wärmeleitpad
Schritte

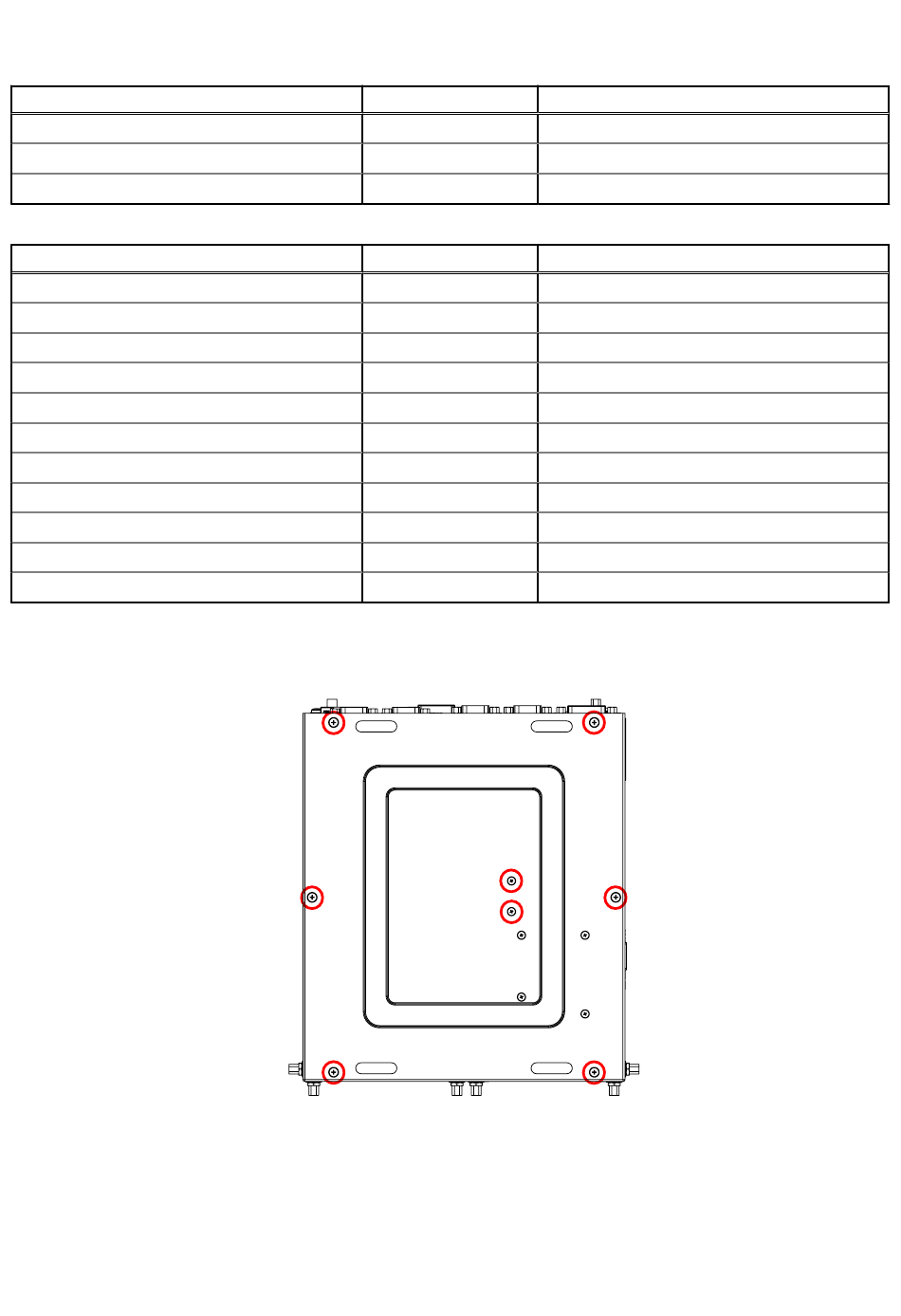

1. Entfernen Sie die acht Schrauben von der Unterseite des EGW-5200, wie in der folgenden Abbildung dargestellt, und entfernen Sie die
Bodenplatte.
Abbildung 6. Positionen der Schrauben an der Unterseite
2. Entfernen Sie die Schrauben und Muttern von der Innenseite der Unterseite und der Seitenabdeckung, wie in den folgenden
Abbildungen dargestellt.
8 Installationsverfahren für 4G- und 5G-Erweiterungsmodule
Menge
1
1
1
Menge
1
7
1
2
1
1
4
4
1
1
1
Anmerkungen
-
-
-
Anmerkungen
Erforderliches Drehmoment: 4,0 kgf.cm
Erforderliches Drehmoment: 4,0 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
-
-
-
-
-
-
-
