9. Sichern Sie die isolierten COM-Ports an der isolierten COM-E/A-Leiste. Verwenden Sie die vier Schrauben auf dem Bildschirm, wie in
der folgenden Abbildung dargestellt.

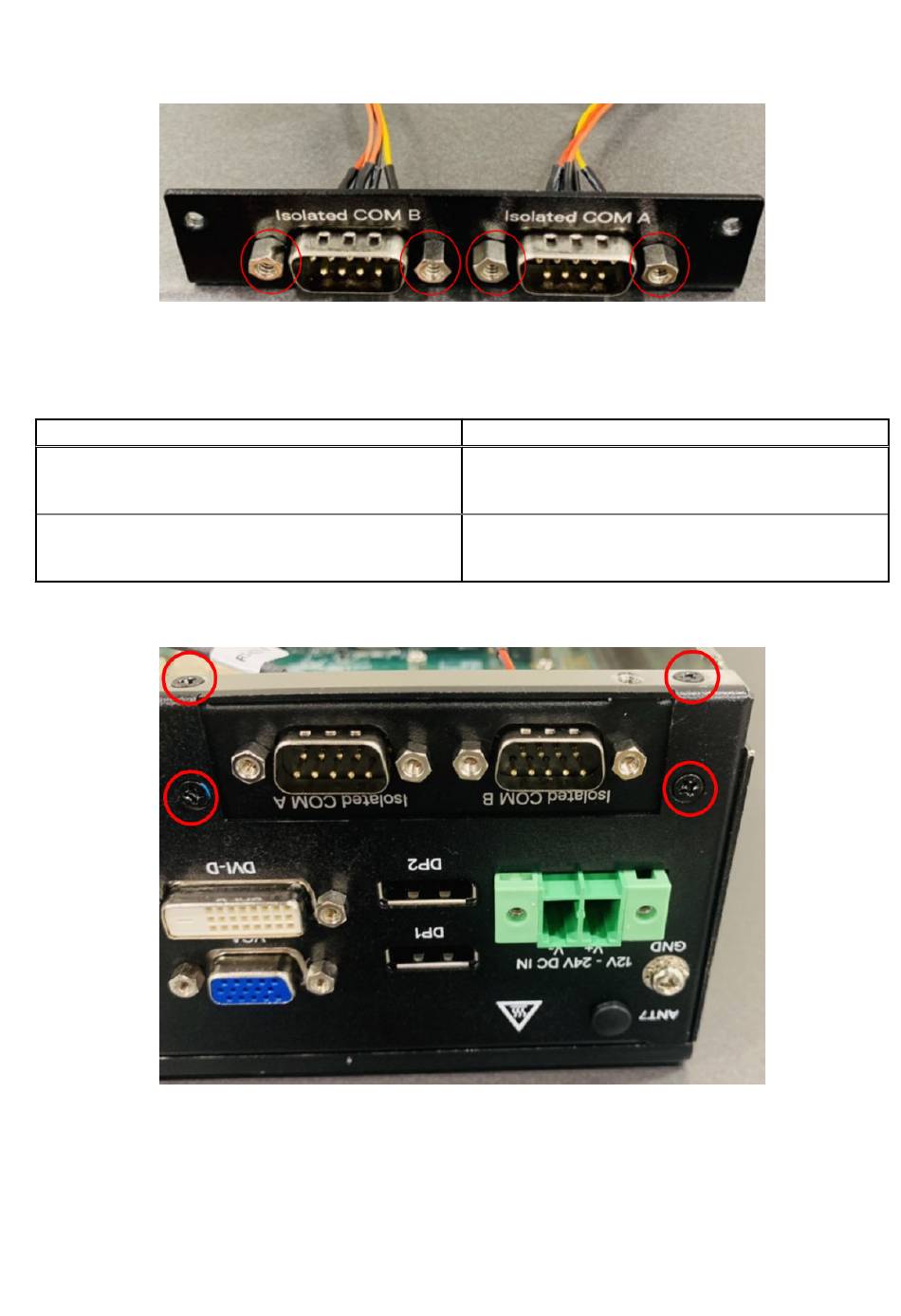

Abbildung 37. COM-Ports auf der isolierten COM-E/A-Leiste installiert
Verwenden Sie die folgende Tabelle, um die isolierten COM-Ports zu konfigurieren.
Tabelle 7. Isolierte COM-Portzuordnungen
Kabel > Port
RS-422 A-Etikett > Isolierter COM A
RS-422 B-Etikett > Isolierter COM B
RS-485 A-Etikett > Isolierter COM A
RS-485 B-Etikett > Isolierter COM B
10. Befestigen Sie die isolierte COM-E/A-Leiste an der vorderen E/A-Leiste. Verwenden Sie die beiden Schrauben an den Seiten der
isolierten COM-E/A-Leiste und die beiden Schrauben an der unteren Kante des Gehäuses, wie in der folgenden Abbildung dargestellt.
Abbildung 38. Isolierte COM-E/A-Leiste auf der vorderen E/A-Leiste installiert
11. Installieren Sie das isolierte COM mPCIe-Modul auf der Hauptplatine. Verwenden Sie die beiden Schrauben in den Ecken des Moduls,
wie in der folgenden Abbildung dargestellt.
Installationsverfahren für 2 x isoliertes COM 422/485- oder 232-uFM-Modul
Kabel > Port
RS-422 A-Etikett > Isolierter COM A
RS-485 A-Etikett > Isolierter COM B
RS-232 > Isolierter COM A
RS-232 > Isolierter COM B
