Dell EMC Edge Gateway 5200 Servicehandbuch Seite 47

Installationsverfahren für 2 x Canbus uFM-
Info über diese Aufgabe
Die Installation erfordert das Entfernen von WLAN- sowie COM3- und COM4-Ports. Das COM-Kabel mit 4 Ports wird durch ein im
Lieferumfang enthaltenes COM-Kabel mit zwei Ports ersetzt.
Tabelle 10. Packliste für Erweiterungsmodule
Element
Schraube M3 x 4L
H4-Abstandsschraube
Schraube M2.5 x 6L
M3-Mutter
Kabelbinder
Gummiabdeckung
Blech E/A-Leiste
Canbus mPCIe
COM-Kabel mit 2 Ports
Kabel
Schritte
1. Entfernen Sie die acht Schrauben von der Unterseite des EGW-5200, wie in der folgenden Abbildung dargestellt, und entfernen Sie die
Bodenplatte.

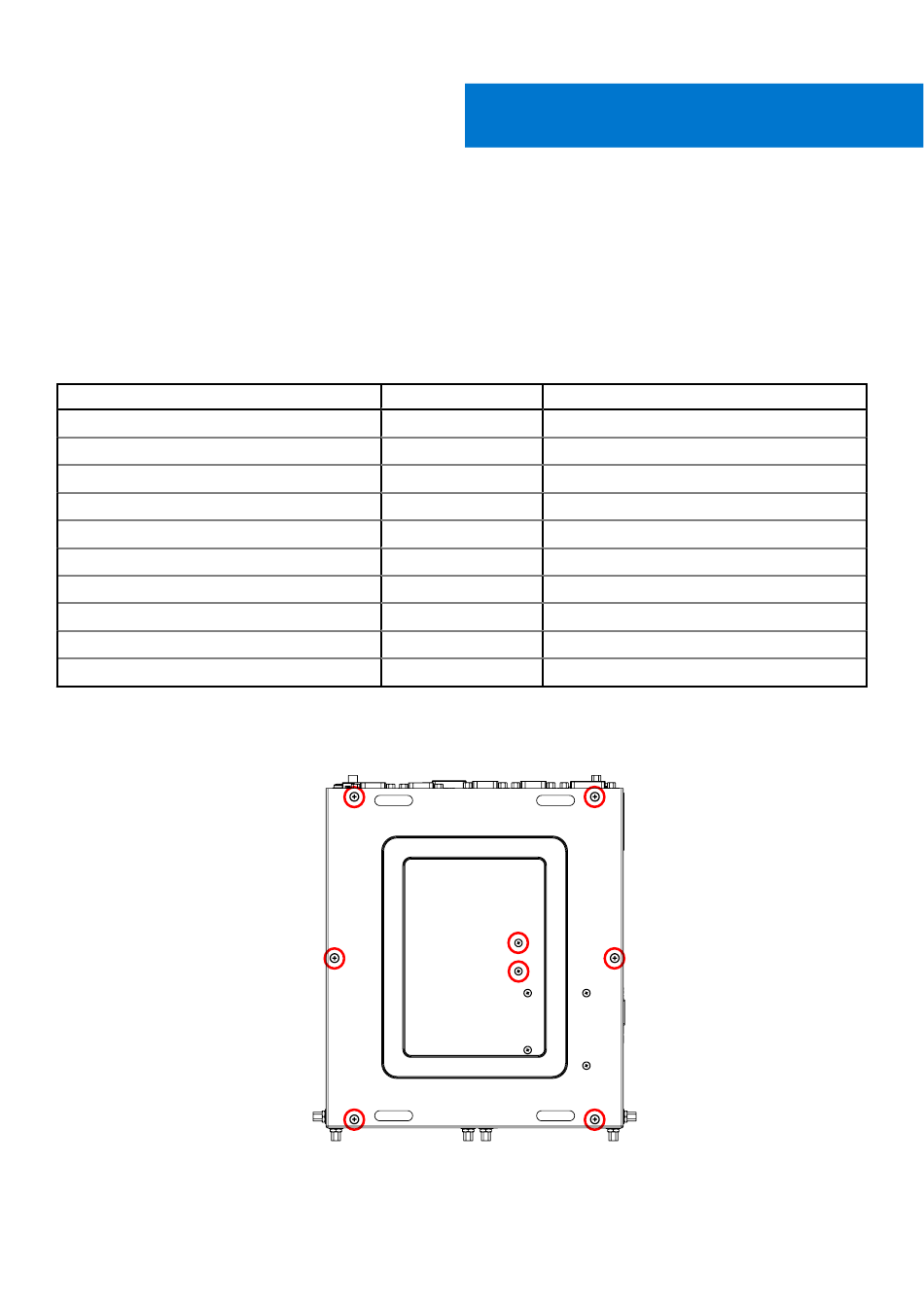

Abbildung 81. Positionen der Schrauben an der Unterseite
Menge Anmerkungen
8 Erforderliches Drehmoment: 4,0 kgf.cm
8 Erforderliches Drehmoment: 4,5 kgf.cm
2 Erforderliches Drehmoment: 3,0 kgf.cm
4 Erforderliches Drehmoment: 4,0 kgf.cm
2 -
2 -
1 -
1 -
1 -
2 -
Installationsverfahren für 2 x Canbus uFM-Modul
