Dell EMC Edge Gateway 5200 Servicehandbuch Seite 11

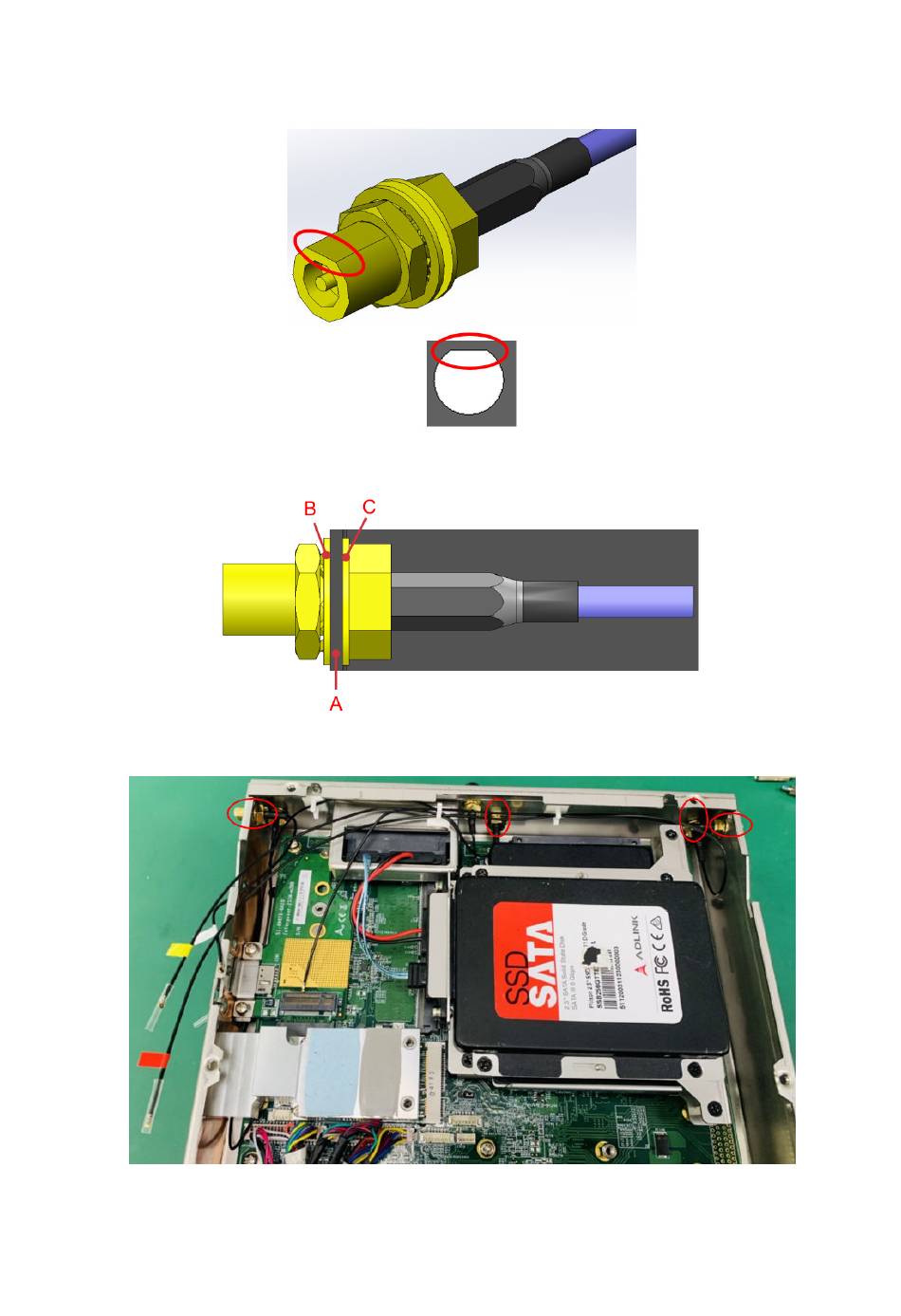

4. Installieren Sie die SMA-Kabel in den Antennenbohrungen auf der Rückseite und den Seitenabdeckungen. Richten Sie den
flachen Abschnitt der goldfarbenen Anschlussleitung mit dem flachen Abschnitt der Antennenbohrung aus. Positionieren Sie den
Kabelanschluss so, dass sich das Blech der Abdeckung zwischen den beiden Unterlegscheiben befindet.
Abbildung 12. Richten Sie das SMA-Kabel an der Antennenbohrung aus.
Abbildung 13. Positionieren Sie das Blech (A) zwischen den SMA-Kabelanschluss-Unterlegscheiben (B, C).
Abbildung 14. Angeschlossene SMA-Kabel
Installationsverfahren für 4G- und 5G-Erweiterungsmodule 11
