Dell EMC Edge Gateway 5200 Servicehandbuch Seite 40

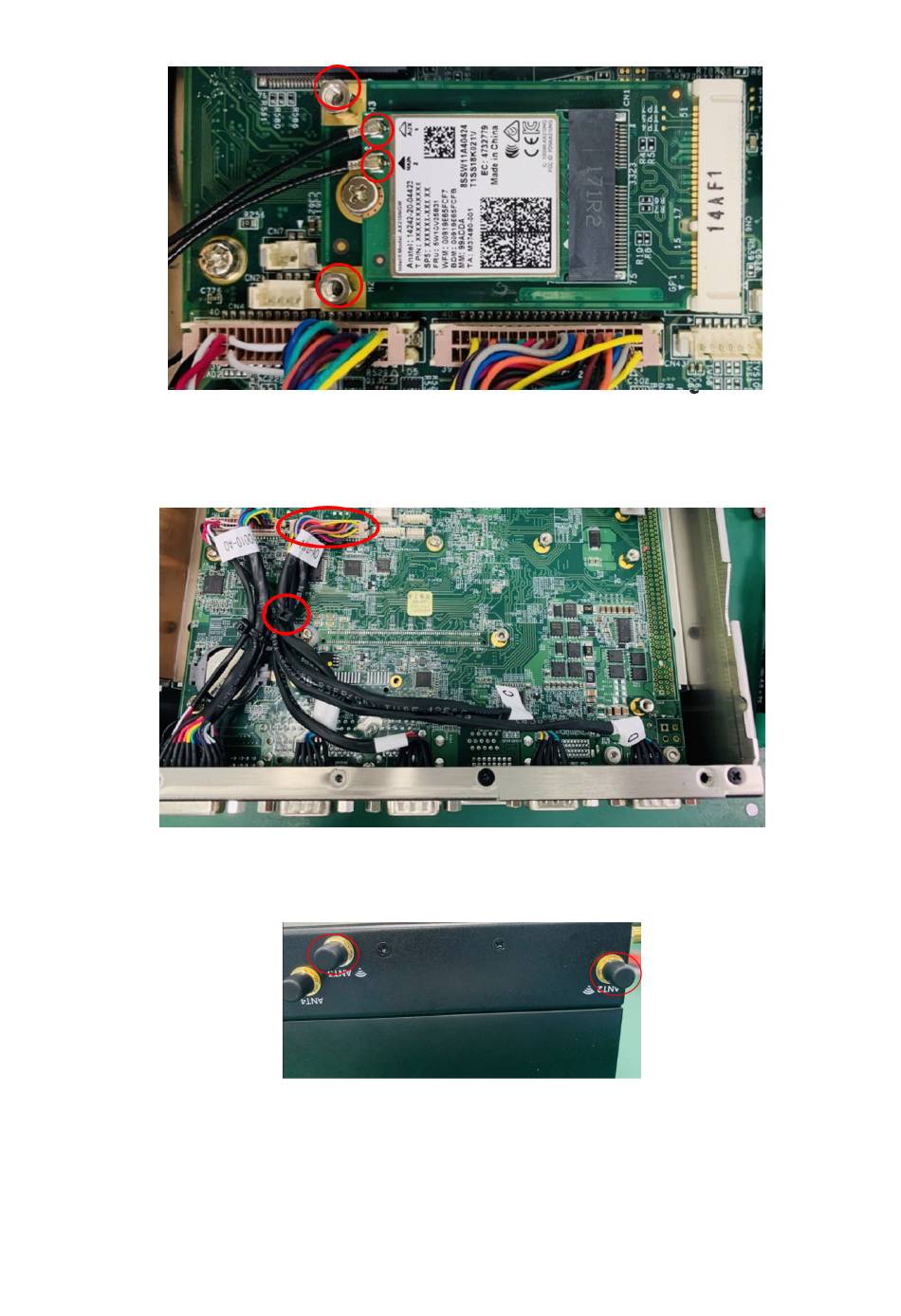

Abbildung 66. Hauptplatinenschrauben und WLAN-Kabelanschlüsse
4. Trennen Sie das 4-Port-COM-Kabel vom Hauptplatinen-Header und von der vorderen E/A-Leiste und schneiden Sie den Kabelbinder
wie in der folgenden Abbildung dargestellt.
Abbildung 67. COM-Anschlusskabel trennen
5. Entfernen Sie die SMA-Kabel von den ANT2- und ANT3-Antennenanschlüssen, wie in der folgenden Abbildung dargestellt.
Abbildung 68. Entfernen der SMA-Kabel
6. Bringen Sie Schrauben und Muttern an den Bohrungen an (die zuvor zur Befestigung des Kühlkörpers verwendet wurden), wie in den
folgenden Abbildungen dargestellt.
40 Installationsverfahren für 2x GbE LAN uFM-Modul
