9. Bringen Sie das Wärmeleitpad auf dem uFM-Modul an und entfernen Sie Mutter und Unterlegscheibe von der DC-IN-Buchse, wie in
der folgenden Abbildung dargestellt.

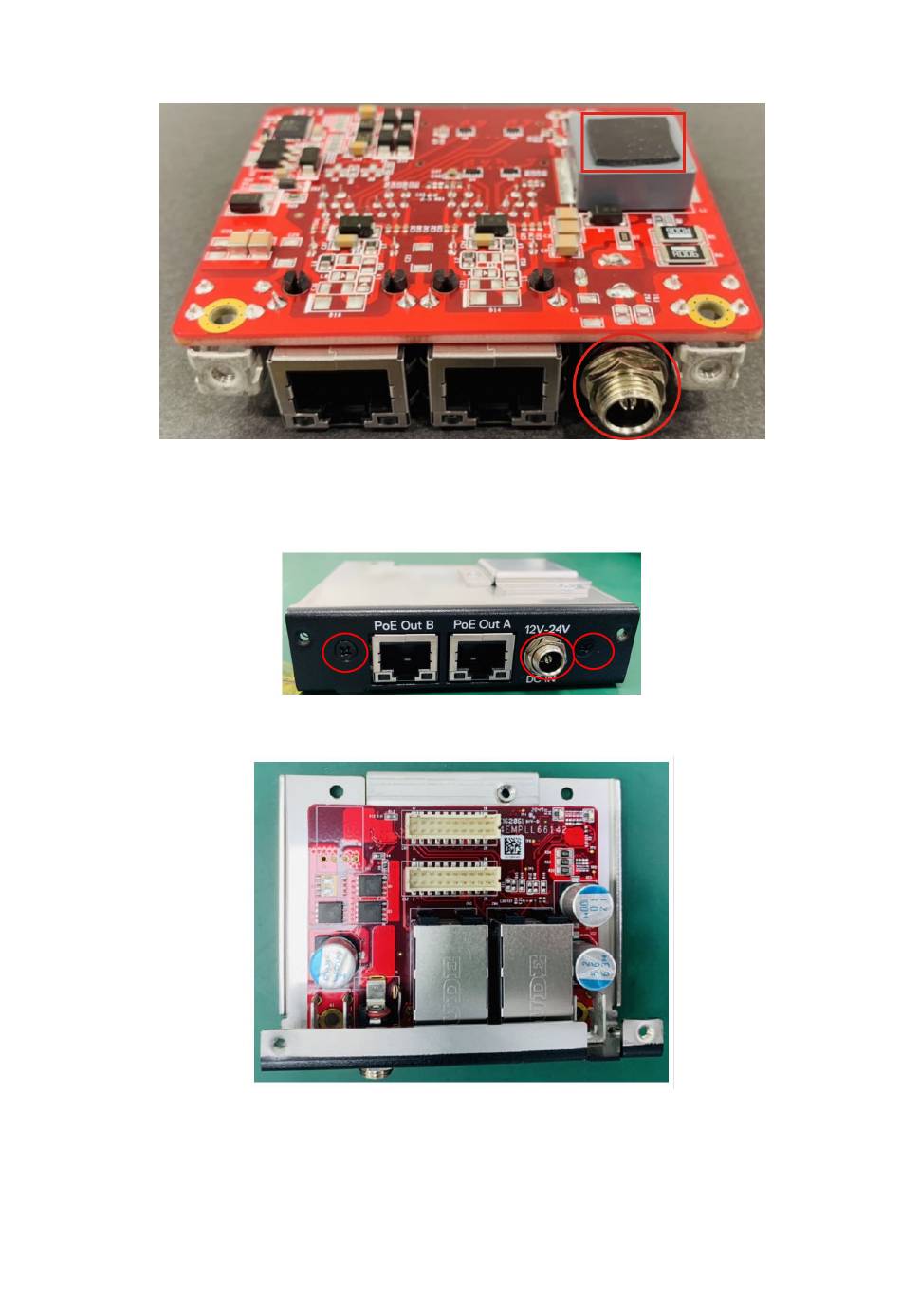

Abbildung 54. Wärmeleitpad anbringen und Mutter und Unterlegscheibe entfernen
10. Verbinden Sie die uFM-Platine mithilfe der beiden Schrauben und der Mutter und Unterlegscheibe der DC-IN-Buchse mit der
E/A-Leiste, die im Erweiterungsmodul enthalten ist, wie in den folgenden Abbildungen dargestellt.
Abbildung 55. GbE mit PoE E/A-Leiste
Abbildung 56. GbE mit PoE uFM-Modul mit E/A-Leiste
11. Befestigen Sie die Halterung mit vier Schrauben an der Hauptplatine, wie in der folgenden Abbildung dargestellt.
34 Installationsverfahren für 2x GbE mit PoE uFM-Modul
