Dell EMC Edge Gateway 5200 Servicehandbuch Seite 52

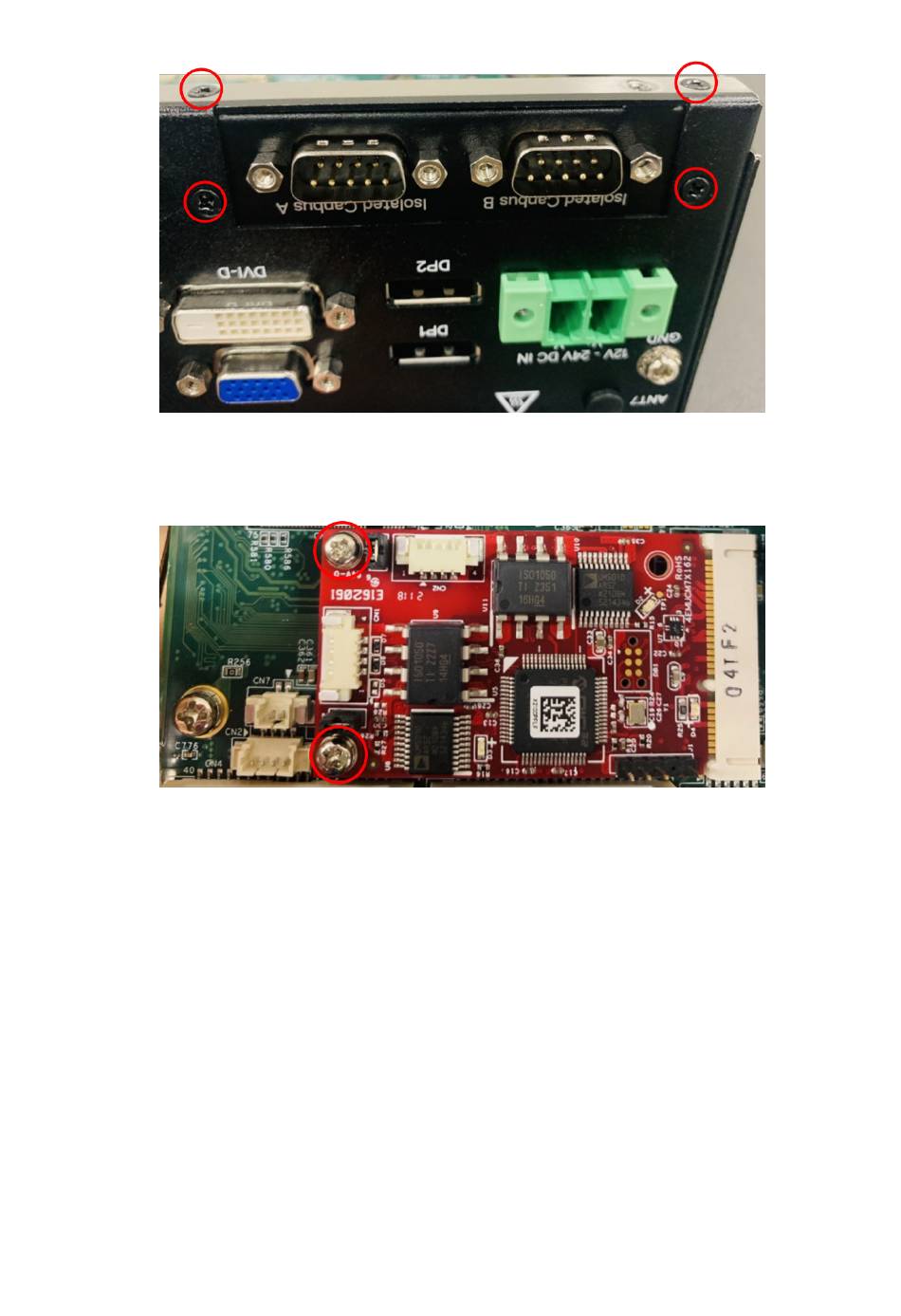

Abbildung 92. Canbus-E/A-Leiste auf vorderer E/A-Leiste installiert
11. Installieren Sie das Canbus mPCIe-Modul auf der Hauptplatine. Verwenden Sie die beiden Schrauben in den Ecken des Moduls, wie in
der folgenden Abbildung dargestellt.
Abbildung 93. Canbus mPCIe auf der Hauptplatine installiert
12. Verbinden Sie die Kabel von den Canbus-Ports mit dem Canbus mPCIe-Modul. Verwenden Sie einen Kabelbinder, wie in der folgenden
Abbildung mit einem roten Kreis dargestellt.
52 Installationsverfahren für 2 x Canbus uFM-Modul
