Dell EMC Edge Gateway 5200 Servicehandbuch Seite 26

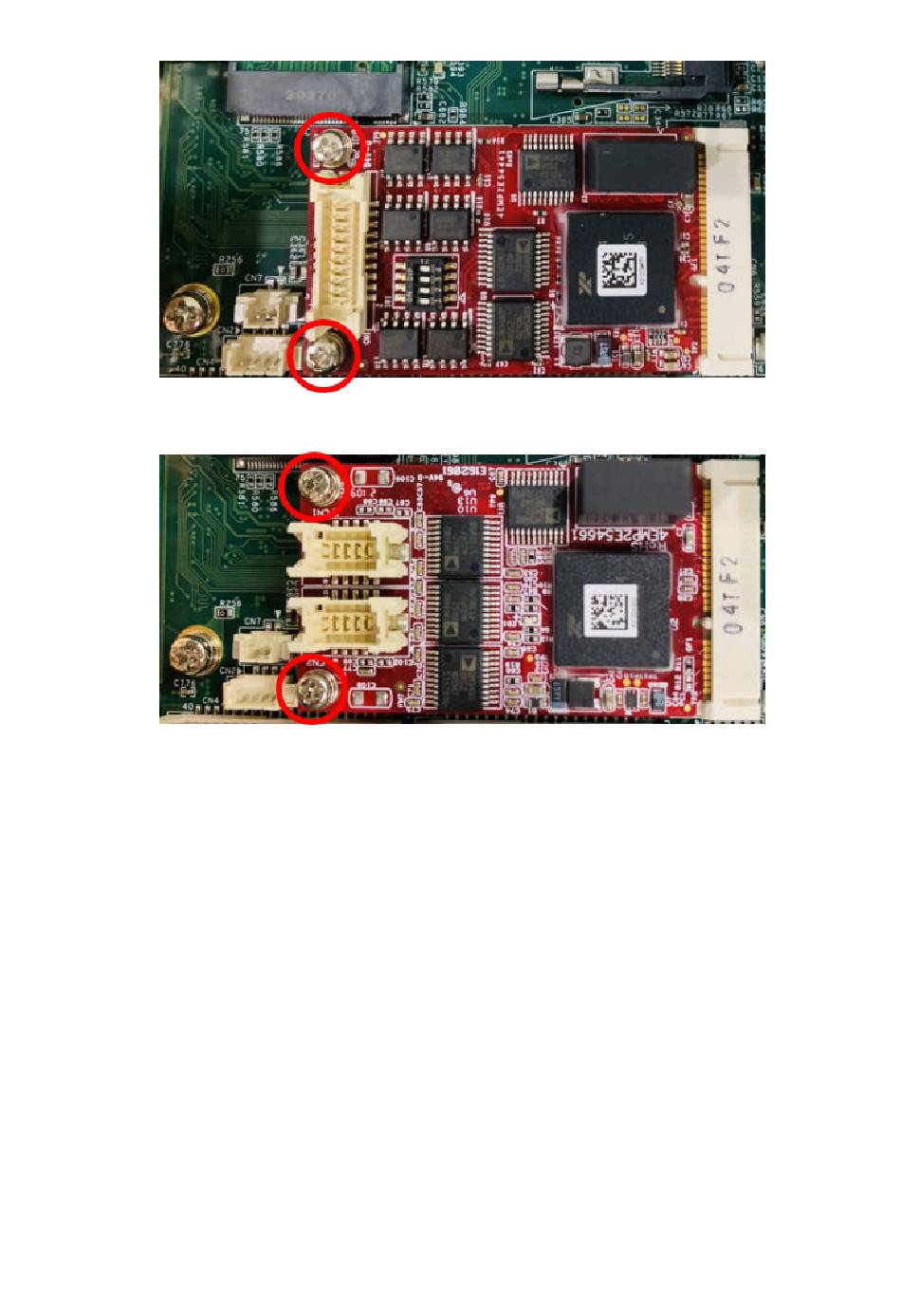

Abbildung 39. Isoliertes COM 422/485 mPCIe auf Hauptplatine installiert
Abbildung 40. Isoliertes COM 232 mPCIe auf Hauptplatine installiert
12. Verbinden Sie die Kabel von den isolierten COM-Ports mit dem isolierten COM mPCIe-Modul. Verwenden Sie einen Kabelbinder, wie in
der folgenden Abbildung mit einem roten Kreis dargestellt.
26 Installationsverfahren für 2 x isoliertes COM 422/485- oder 232-uFM-Modul
