Dell EMC Edge Gateway 5200 Servicehandbuch Seite 55

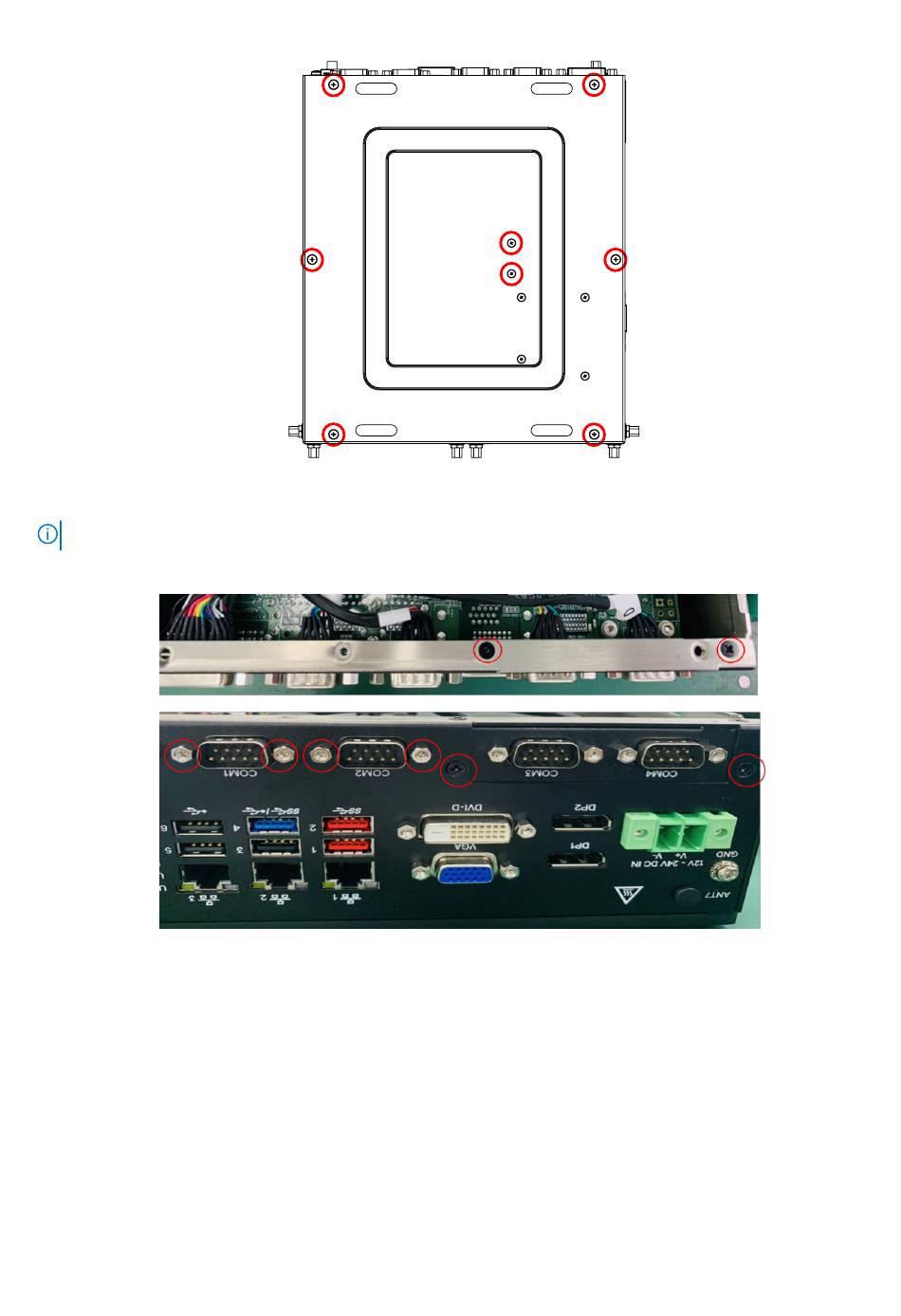

Abbildung 96. Positionen der Schrauben an der Unterseite
ANMERKUNG: Wenn 4G oder 5G installiert ist, müssen Sie auch die verbleibenden vier Schrauben entfernen.
2. Entfernen Sie die Schrauben der vorderen E/A-Leiste, wie in der folgenden Abbildung dargestellt.
Abbildung 97. Schraubenpositionen der E/A-Leiste
3. Trennen Sie das 4-Port-COM-Kabel vom Hauptplatinen-Header und von der vorderen E/A-Leiste und schneiden Sie den Kabelbinder
wie in der folgenden Abbildung dargestellt.
Installationsverfahren für 8x DI/O uFM-Modul 55
