Teil Vi: Installationsverfahren Für 2 X Canbus Ufm-Modul - Dell EMC Edge Gateway 5200 Servicehandbuch

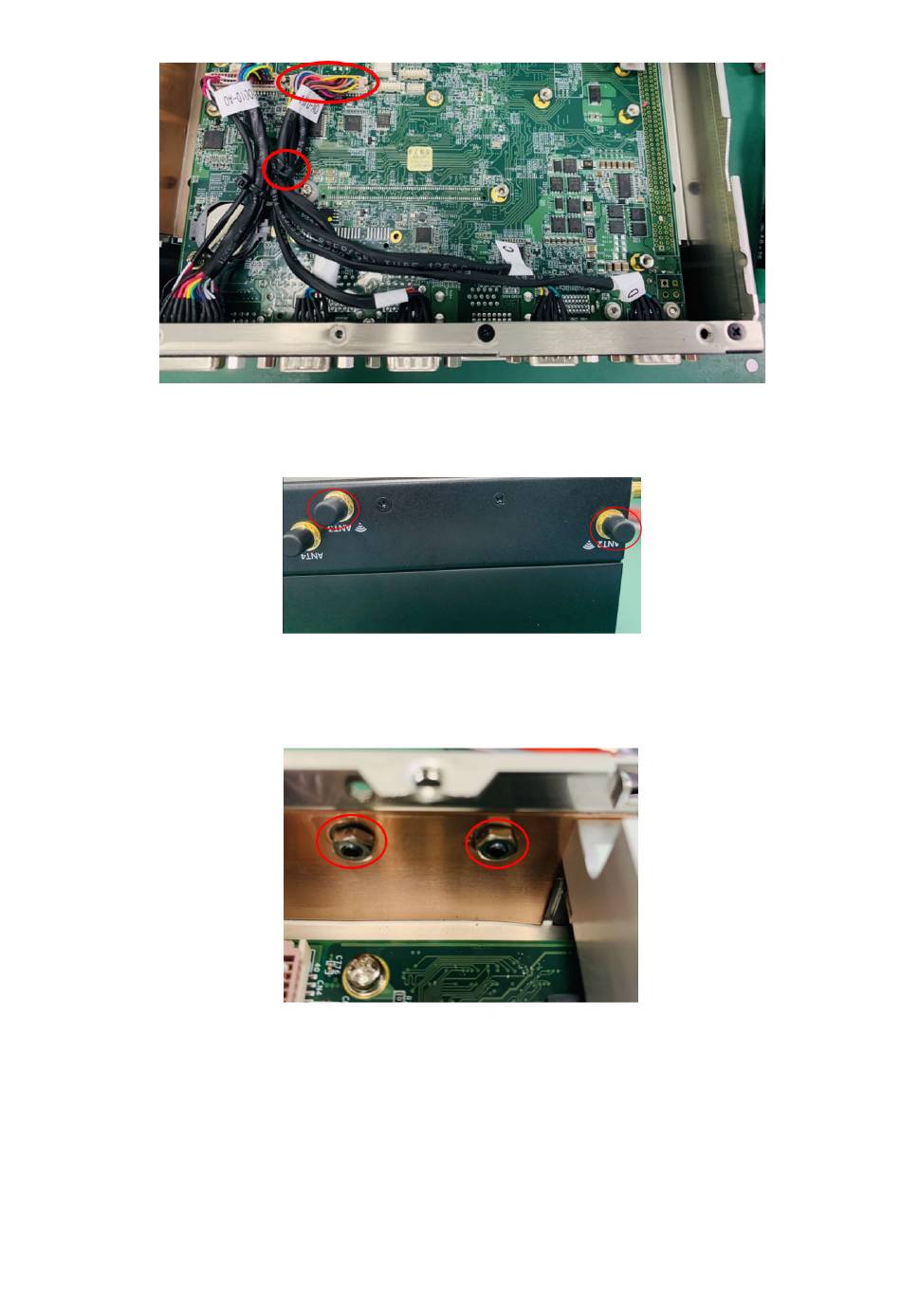

Abbildung 84. COM-Anschlusskabel trennen
5. Entfernen Sie die SMA-Kabel von den ANT2- und ANT3-Antennenanschlüssen, wie in der folgenden Abbildung dargestellt.
Abbildung 85. Entfernen der SMA-Kabel
6. Bringen Sie Schrauben und Muttern an den Bohrungen an (die zuvor zur Befestigung des Kühlkörpers verwendet wurden), wie in den
folgenden Abbildungen dargestellt.
Abbildung 86. Anbringen von Schrauben und Muttern auf der Seitenabdeckung
Installationsverfahren für 2 x Canbus uFM-Modul 49
