Installationsverfahren für 4G- und 5G-
Info über diese Aufgabe
Für die Installation des 4G/5G-Erweiterungsmoduls ist ein zusätzlicher Kühlkörper erforderlich, um die Leistung sicherzustellen.
Verwenden Sie die Paddle-Antennen, die im Erweiterungskit enthalten sind. Die nachfolgende Abbildung zeigt die Abmessungen der
Antenne.
42.0±0.3
38.5±0.5

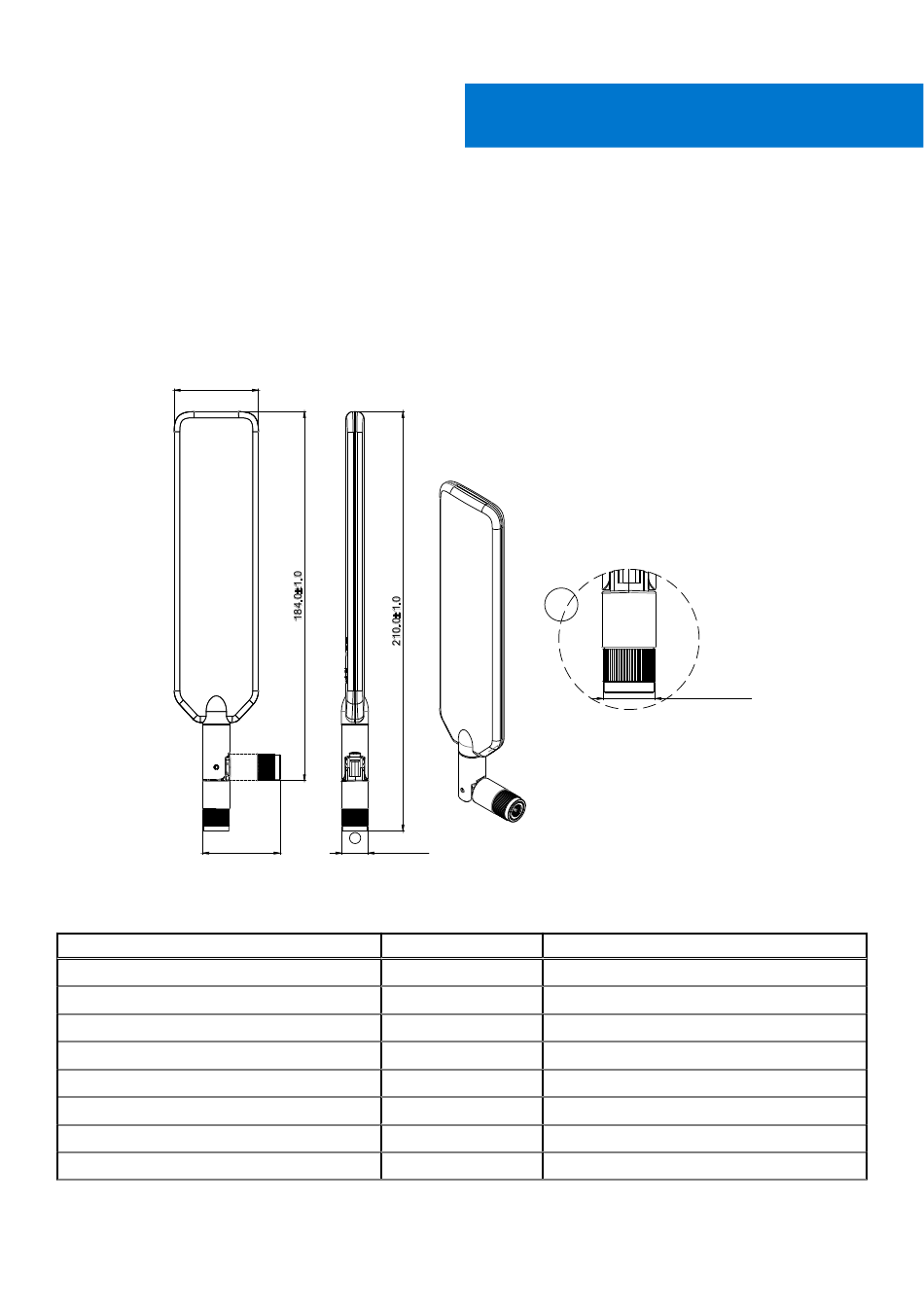

Abbildung 5. 4G/5G/LTE-Antenne (Abmessungen in mm)
Tabelle 1. Packliste für Erweiterungsmodule – 4G
Element
Schraube M3 x 6L
Schraube M3 x 4L
H7.8-Abstandsschraube
H19.5-Abstandsschraube
Halterung
4G M.2
SMA-Kabel
Antenne
Erweiterungsmodule
A
13.0 ± 0.3
Menge
1
7
1
2
1
1
3
2
Installationsverfahren für 4G- und 5G-Erweiterungsmodule
A
13.0 ±0.3
Anmerkungen
Erforderliches Drehmoment: 4,0 kgf.cm
Erforderliches Drehmoment: 4,0 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
-
-
-
-
