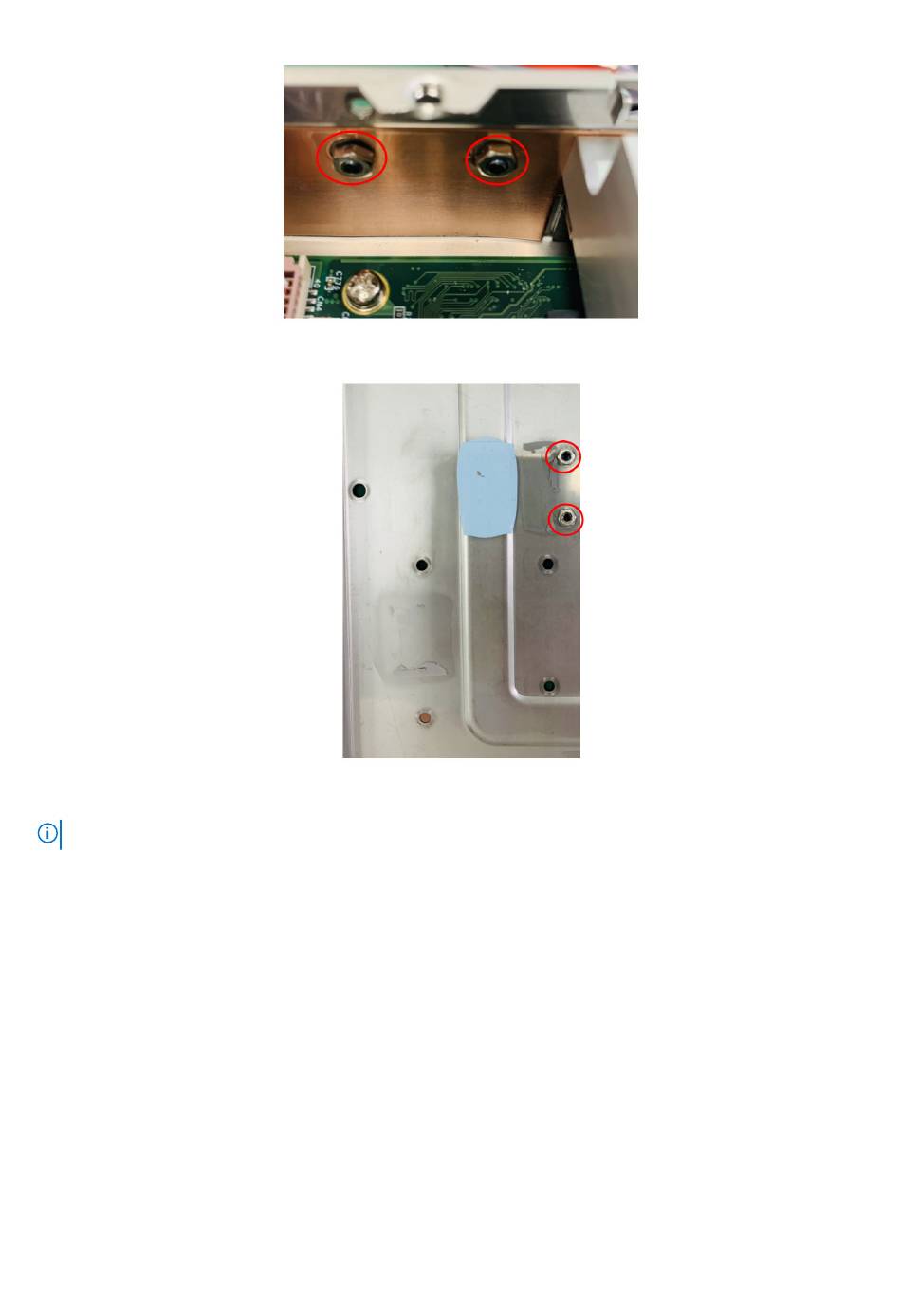

Abbildung 69. Anbringen von Schrauben und Muttern auf der Seitenabdeckung
Abbildung 70. Anbringen von Schrauben und Muttern auf der Unterseite
ANMERKUNG:
Die in Schritt 1 entfernten Schrauben werden wiederverwendet. Muttern sind im Kit enthalten.
7. Entfernen Sie die Schrauben der vorderen E/A-Leiste, wie in der folgenden Abbildung dargestellt. Entfernen Sie das COM-Kabel mit 4
Ports von der vorderen E/A-Leiste.
Installationsverfahren für 2x GbE LAN uFM-Modul
41
