Dell EMC Edge Gateway 5200 Servicehandbuch Seite 58

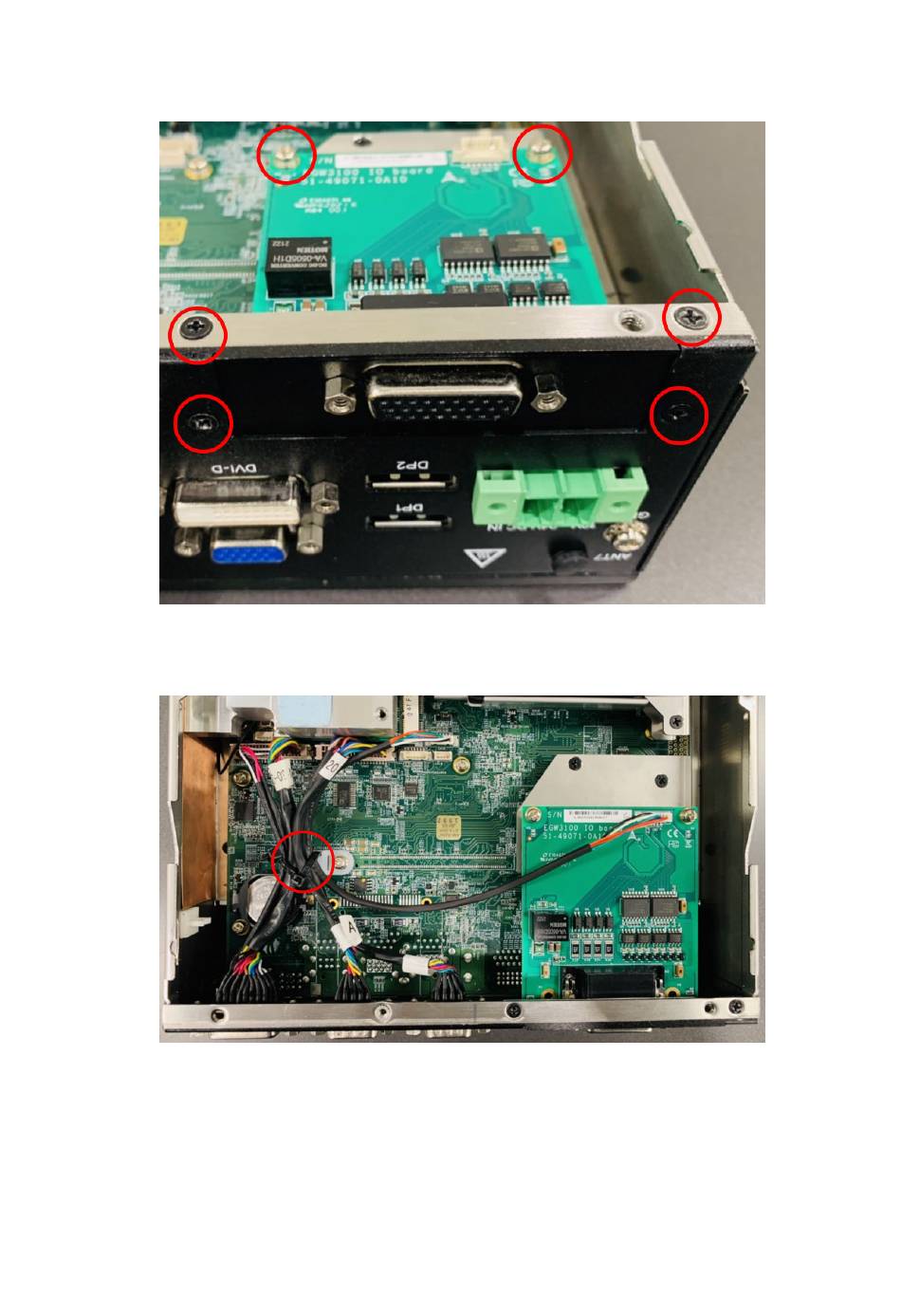

8. Befestigen Sie die DI/O-Frontblende an der Haupt-E/A-Leiste. Verwenden Sie die zwei Schrauben an den Seiten der DI/O-
Frontblende und die beiden Schrauben an der unteren Kante des Gehäuses. Verwenden Sie zwei Schrauben, um das Modul an
den Abstandshaltern auf der Halterung zu befestigen, wie in der folgenden Abbildung dargestellt.
Abbildung 104. DI/O-Modul installiert
9. Schließen Sie das DI/O-Kabel an. Verwenden Sie einen Kabelbinder, wie in der folgenden Abbildung mit einem roten Kreis dargestellt.
Abbildung 105. DI/O-Kabel mit Kabelbinder
Stiftzuordnungen sind in der folgenden Abbildung und Tabelle dargestellt.
58 Installationsverfahren für 8x DI/O uFM-Modul
