Dell EMC Edge Gateway 5200 Servicehandbuch Seite 59

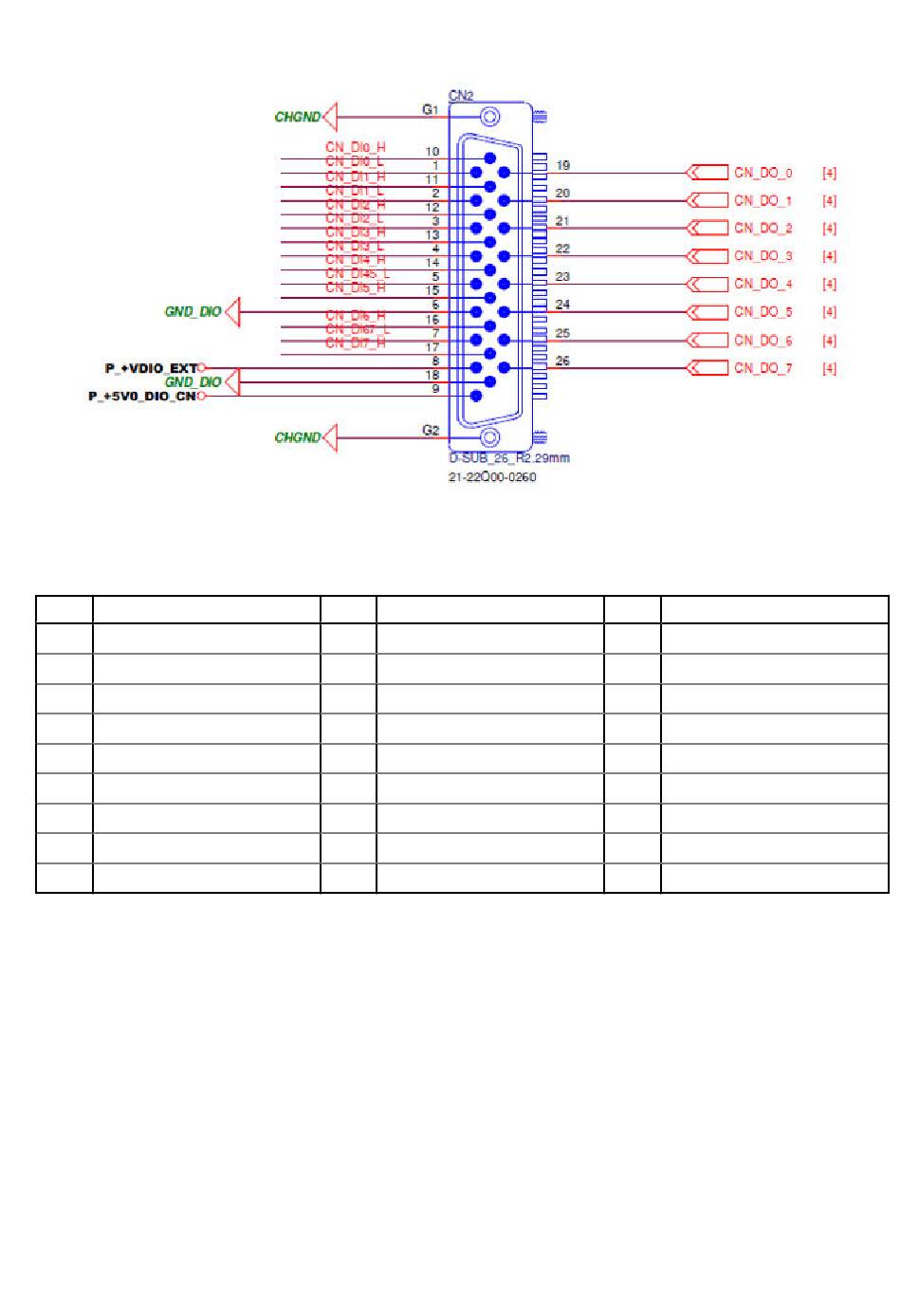

Abbildung 106. Positionen der DI/O-Anschlussstifte
Tabelle 12. Definitionen der DI/O-Anschlussstifte
Pin Signal
1 DI0_L
2 DI1_L
3 DI2_L
4 DI3_L
5 DI4_L/DI5_L
6 GND_DIO
7 DI6_L/DI7_L
8 +VDIO_EXT
9 +5V0_DIO
10. Bringen Sie die Unterseite mithilfe der Schrauben wieder an. Sehen Sie sich die Schraubenpositionen in Schritt 1 an.
Pin Signal
10 DI0_H
11 DI1_H
12 DI2_H
13 DI3_H
14 DI4_H
15 DI5_H
16 DI6_H
17 DI7_H
18 GND_DIO
Pin Signal
19 DO0
20 DO1
21 DO2
22 DO3
23 DO4
24 DO5
25 DO6
26 DO7
- -
Installationsverfahren für 8x DI/O uFM-Modul 59
