Dell EMC Edge Gateway 5200 Servicehandbuch Seite 5

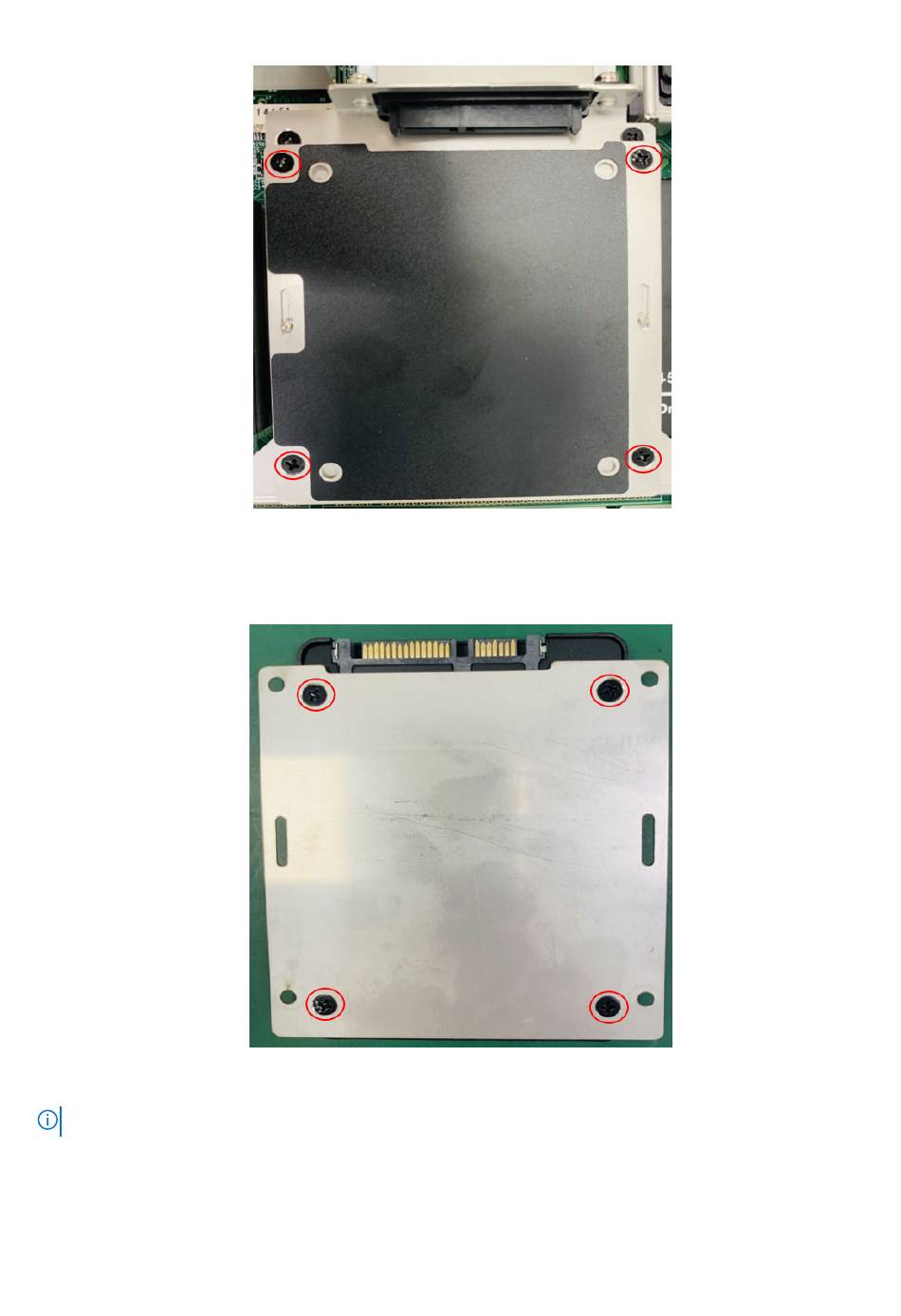

Abbildung 2. Schraubenpositionen der SSD-Halterung
3. Verwenden Sie vier Schrauben, um das 2,5-Zoll-SSD-Laufwerk an der SSD-Halterung zu befestigen, wie in der folgenden Abbildung
dargestellt.
Abbildung 3. SSD in SSD-Halterung befestigt
ANMERKUNG: Vier M3-Schrauben sind im Paket enthalten.
4. Schieben Sie die SSD und die SSD-Halterungsbaugruppe in Position, mit der Rückseite der SSD zum Gerät, wie in der folgenden
Abbildung dargestellt. Bringen Sie die Schrauben in Schritt 2 wieder an, um die Baugruppe an der Hauptplatine zu befestigen.
Installationsverfahren für SSD 5
