6.1.3
Erdung
Der Umrichter ist an Systemerde der AC-Versorgung anzuschließen.
Der Erdungsanschluss muss den örtlichen Vorschriften und der üblichen
Vorgehensweise entsprechen.
Der Widerstand der Erdungsleitung muss den örtlich
geltenden Sicherheitsvorschriften entsprechen.
Der Umrichter muss so geerdet werden, dass ein eventuell
WARNUNG
auftretender Fehlerstrom so lange abgeleitet wird, bis eine
Schutzeinrichtung (Sicherung usw.) die Netzspannung
abschaltet.
Die Erdungsanschlüsse müssen in regelmäßigen Abständen
inspiziert und kontrolliert werden.
Elektrochemische Korrosion von Erdungsklemmen
Alle Erdungsklemmen müssen vor Korrosion geschützt
werden. (z. B. verursacht durch Kondensation)
WARNUNG
Bei Unidrive M / Unidrive HS Gleichrichtern der Baugrößen 9, 10, und 11
erfolgt die Erdung für den Netz- und Motoranschluss über einen M10-
Bolzen, der sich an der Oberseite (Netzversorgung) und an der
Unterseite (Motor) des Umrichters befindet. Siehe Abbildung 6-9 bis
Abbildung 6-14.
Die Erdungsanschlüsse für die Netzversorgung und den Motor sind
intern durch einen Kupferleiter miteinander verbunden, der folgende
Kabelquerschnitte besitzt:
Baugröße
9E/10E
9A/9D/10D
Gleichrichter Baugröße 10
11E/D
Gleichrichter Baugröße 11
(6-Puls)
Gleichrichter Baugröße 11
(12-Puls)
90
Produktinformationen
Systemkonfiguration
Leitungsquerschnitt
2
mm
32
46
32
42
64
60
Installationshandbuch für den Unidrive M / Unidrive HS Modularumrichter
Mechanische
Elektrische
Installation
Installation

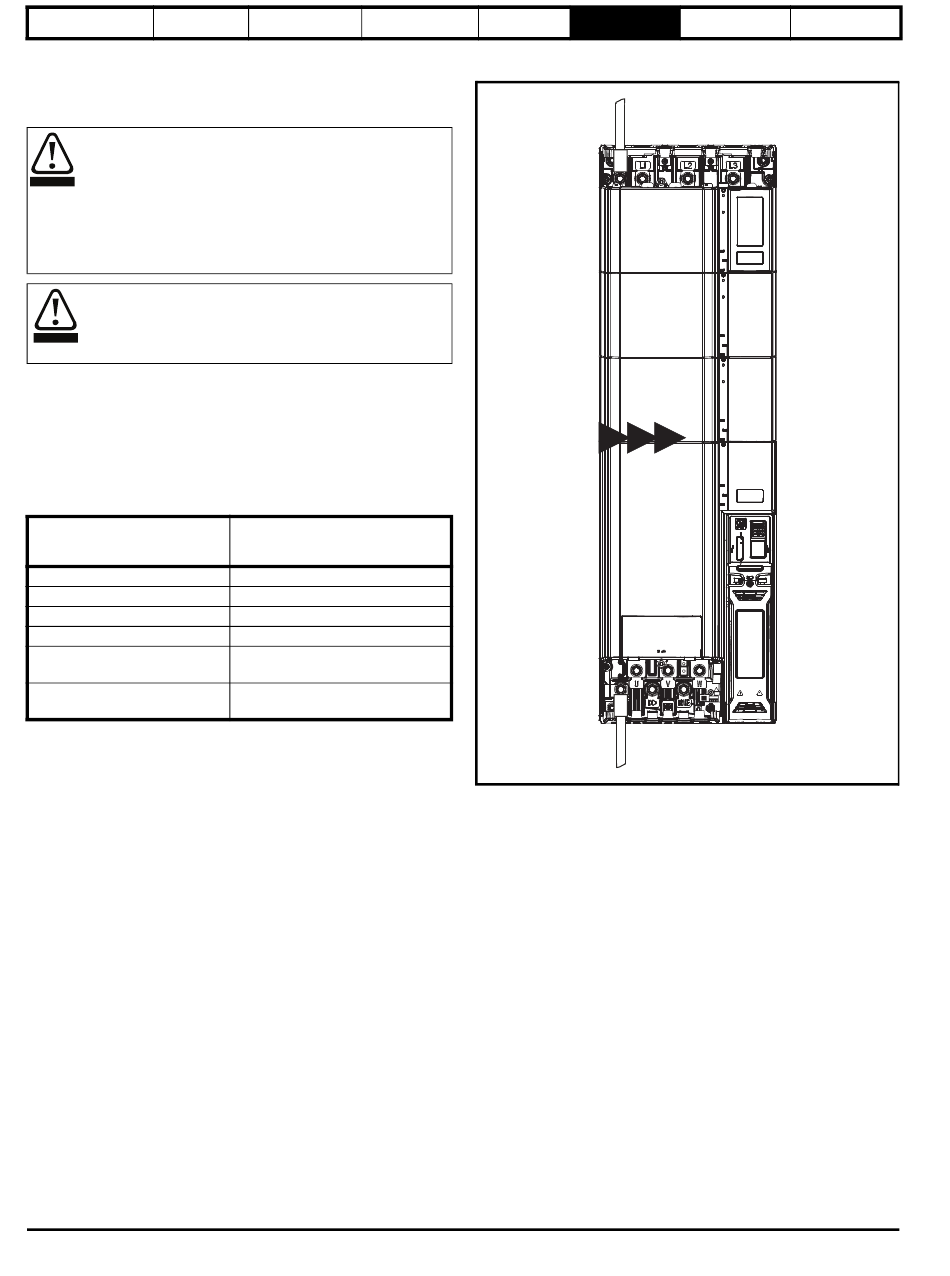

Abbildung 6-9 Erdungsanschlüsse am Unidrive M / Unidrive HS
der Baugröße 9A/9E/10E
Erdung
9A 9E 10E
Motor-Erdung
