Sicherheitsinformationen
Einführung
3
Produktinformationen
3.1
Bemessungsdaten
Der Umrichter besitzt zwei Leistungsbereiche.
Durch die Parametrierung des Motornennstrom wird der
Leistungsbereich – Betrieb mit hoher Überlast oder Betrieb mit normaler
Überlast – festgelegt.
Diese beiden Angaben entsprechen den im Standard IEC60034
festgelegten Werten.

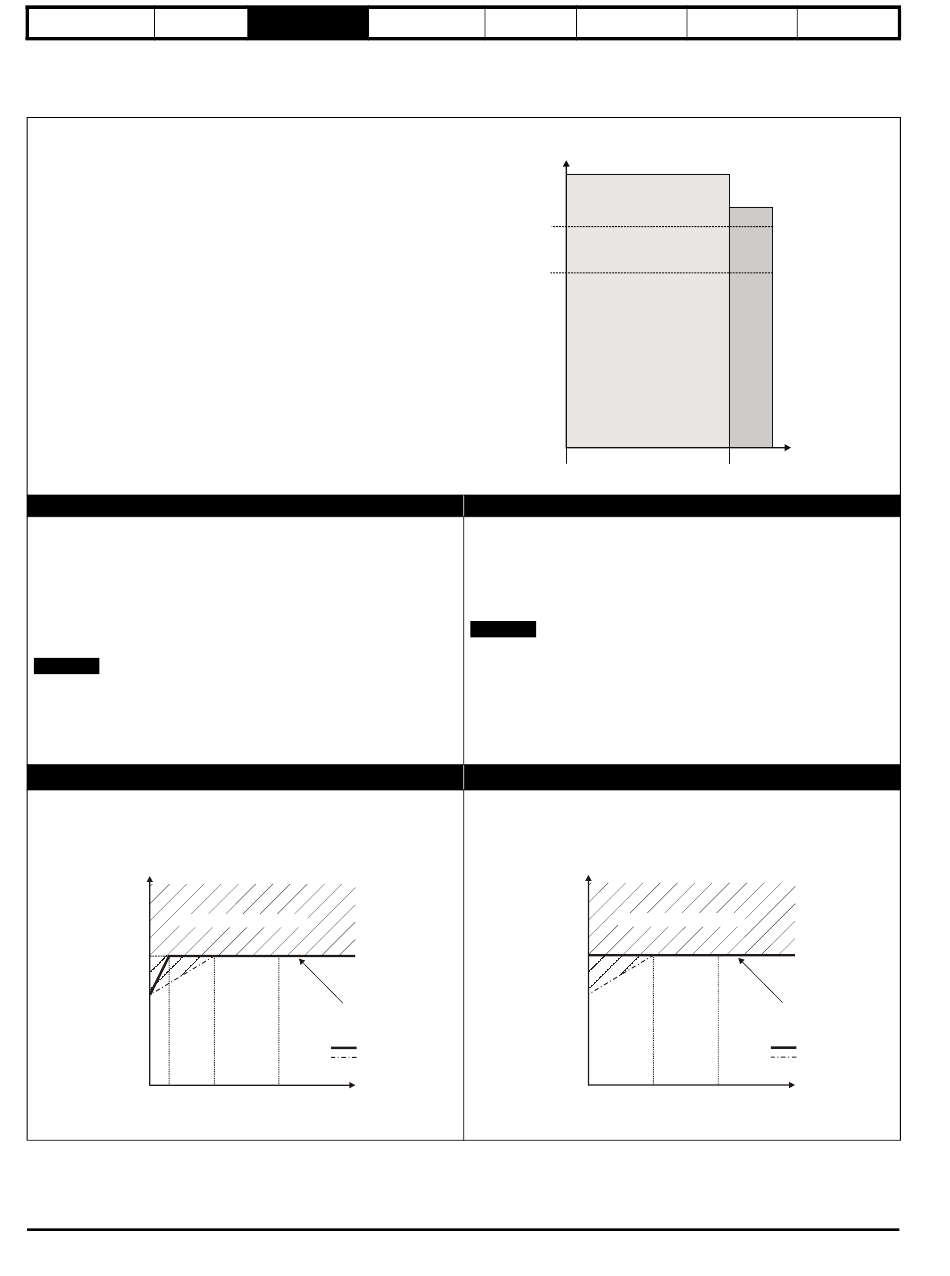

In der nebenstehenden Abbildung sind die Unterschiede zwischen
Betrieb mit normaler Überlast und Betrieb mit hoher Überlast in Bezug
auf Dauernennstrom und kurzzeitige Überlastgrenzen dargestellt.
Betrieb mit Normallast
Anwendungen mit eigenbelüfteten Asynchronmotoren, die geringe
Überlasten und Anfahrdrehmomente bei niedrigen Drehzahlen erfordern
(z. B. Lüfter, Pumpen).
Asynchronmotoren mit Eigenbelüftung (TENV/TEFC) müssen zusätzlich
gegen Überlastung geschützt werden, da der Lüfter bei niedrigen
Drehzahlen eine geringere Kühlleistung besitzt. Zur Erfüllung eines
optimalen Überlastschutzes arbeitet die I
Dies wird im folgenden Diagramm veranschaulicht.
HINWEIS
Die Drehzahl, bei der der Überlastschutz für niedrige Drehzahlen greift,
kann durch die Einstellung Thermischer Schutzmodus bei niedriger
Drehzahl (04.025) geändert werden. Der Schutz beginnt, sobald die
Motordrehzahl unter 15 % der Nenndrehzahl fällt, wenn Pr 04.025 = 0
(Standard), bzw. unter 50 %, wenn Pr 04.025 = 1.
2
Verwendung der I
t-Schutzfunktion für den Motor
2
Die I
t-Motorschutzfunktion ist im unten stehenden Diagramm
dargestellt. Sie ist kompatibel mit:
•
Asynchronmotoren mit Eigenbelüftung (TENV/TEFC)
Gesamter Motorstrom
(Pr 04.001) als
Prozentsatz des
It-Schutz in diesem Bereich
2
Motornennstroms
100 %
70 %
15 %
50 %
16
Produktinformationen
Systemkonfiguration
2
t-Software drehzahlabhängig.
Max. zulässiger
Dauerstrom
Pr 04.025 = 0
Pr 04.025 = 1
100 %
Motordrehzahl als Prozentsatz
der Nenndrehzahl
Installationshandbuch für den Unidrive M / Unidrive HS Modularumrichter
Mechanische
Elektrische Installation
Installation
Verfügbarer
Überlastgrenze -
Ausgangsstrom
Betrieb mit
hoher Überlast
Maximaler
Dauerstrom
(Über 50 %
Grunddrehzahl) -
Betrieb mit
Normallast
Maximaler
Dauerstrom -
Betrieb mit
hoher Überlast
Betrieb mit hoher Überlast -
mit hoher Überlastkapazität
Betrieb mit hoher Überlast (Heavy Duty) (Standardeinstellung)
Anwendungen, die konstantes Drehmoment oder hohe Überlasten und
Anfahrdrehmomente bei niedrigen Drehzahlen erfordern (z. B. Wickler
und Hubanwendungen).
Der thermische Schutz ist so eingestellt, dass Asynchronmotoren mit
Fremdlüfter und Servomotoren mit Dauermagneten standardmäßig
geschützt werden.
N
HINWEIS
Wird bei Einsatz eines eigenbelüfteten Asynchronmotors (TENV/TEFC)
zusätzlicher thermischer Schutz für Drehzahlen unter 50 % der
Nenndrehzahl erforderlich, kann dieser durch Einstellung von
Thermischer Schutzmodus bei niedriger Drehzahl (04.025) = 1 aktiviert
werden.
2
Die I
t-Motorschutzfunktion ist standardmäßig kompatibel mit:
•
Asynchronmotoren mit Fremdlüfter
•
Servomotoren mit Dauermagneten
Gesamter Motorstrom
(Pr 04.001) als
Prozentsatz des
It-Schutz in diesem Bereich
2
Motornennstroms
100 %
70 %
50 %
Technische Daten
UL-Informationen
Überlastgrenze -
Betrieb mit Normallast
Im Umrichter
eingestellter
Motornennstrom
Betrieb mit
Normallast
Max. zulässiger
Dauerstrom
Pr 04.025 = 0
Pr 04.025 = 1
100 %
Motordrehzahl als Prozentsatz
der Nenndrehzahl
Ausgabenummer: 7
