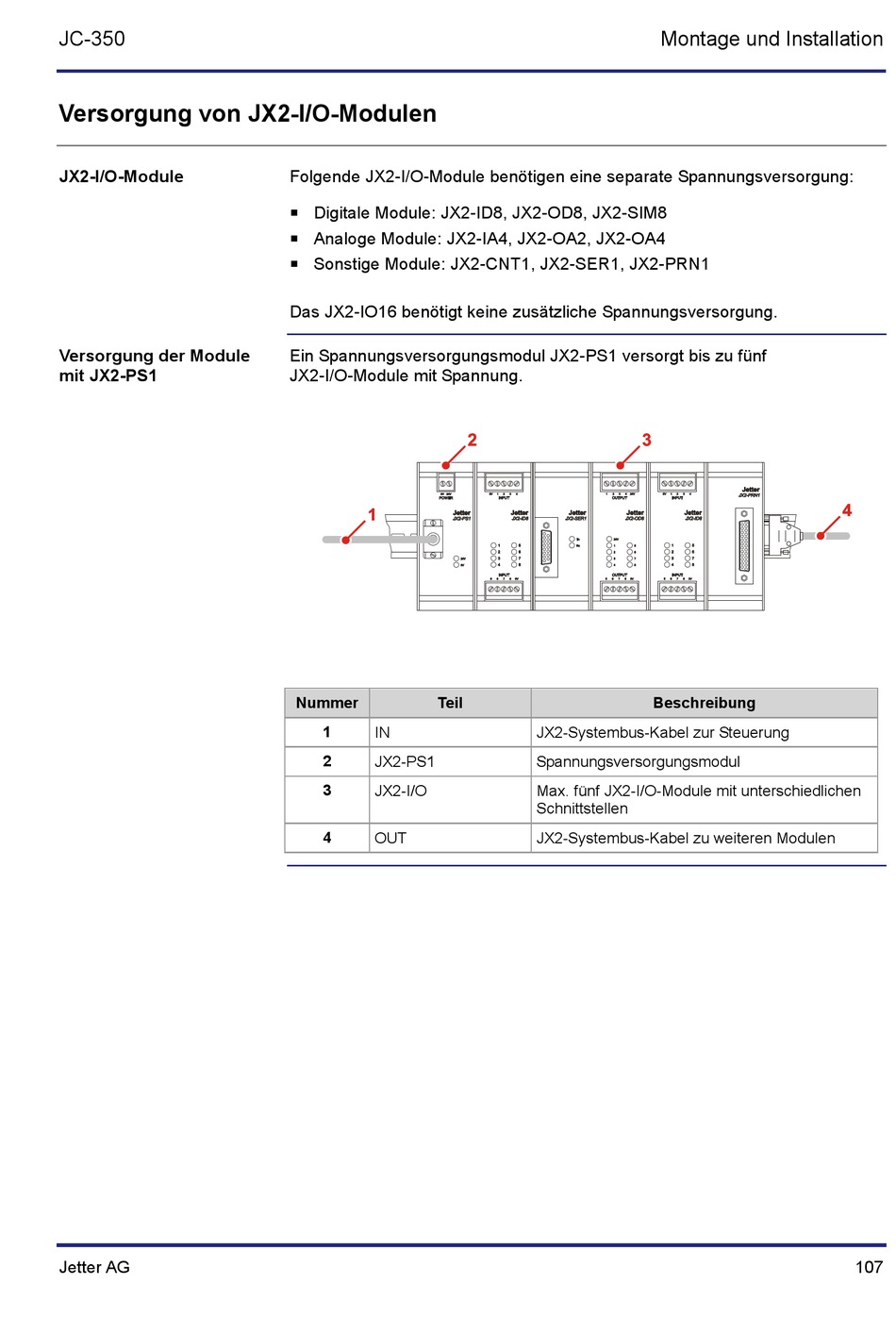

Versorgung von JX2-I/O-Modulen

JX2-I/O-Module
Versorgung der Module
mit JX2-PS1
Jetter AG
Folgende JX2-I/O-Module benötigen eine separate Spannungsversorgung:
Digitale Module: JX2-ID8, JX2-OD8, JX2-SIM8

Analoge Module: JX2-IA4, JX2-OA2, JX2-OA4

Sonstige Module: JX2-CNT1, JX2-SER1, JX2-PRN1

Das JX2-IO16 benötigt keine zusätzliche Spannungsversorgung.
Ein Spannungsversorgungsmodul JX2-PS1 versorgt bis zu fünf
JX2-I/O-Module mit Spannung.
Nummer Teil
1
IN
2
JX2-PS1
3
JX2-I/O
4
OUT
Montage und Installation
Beschreibung
JX2-Systembus-Kabel zur Steuerung
Spannungsversorgungsmodul
Max. fünf JX2-I/O-Module mit unterschiedlichen
Schnittstellen
JX2-Systembus-Kabel zu weiteren Modulen
