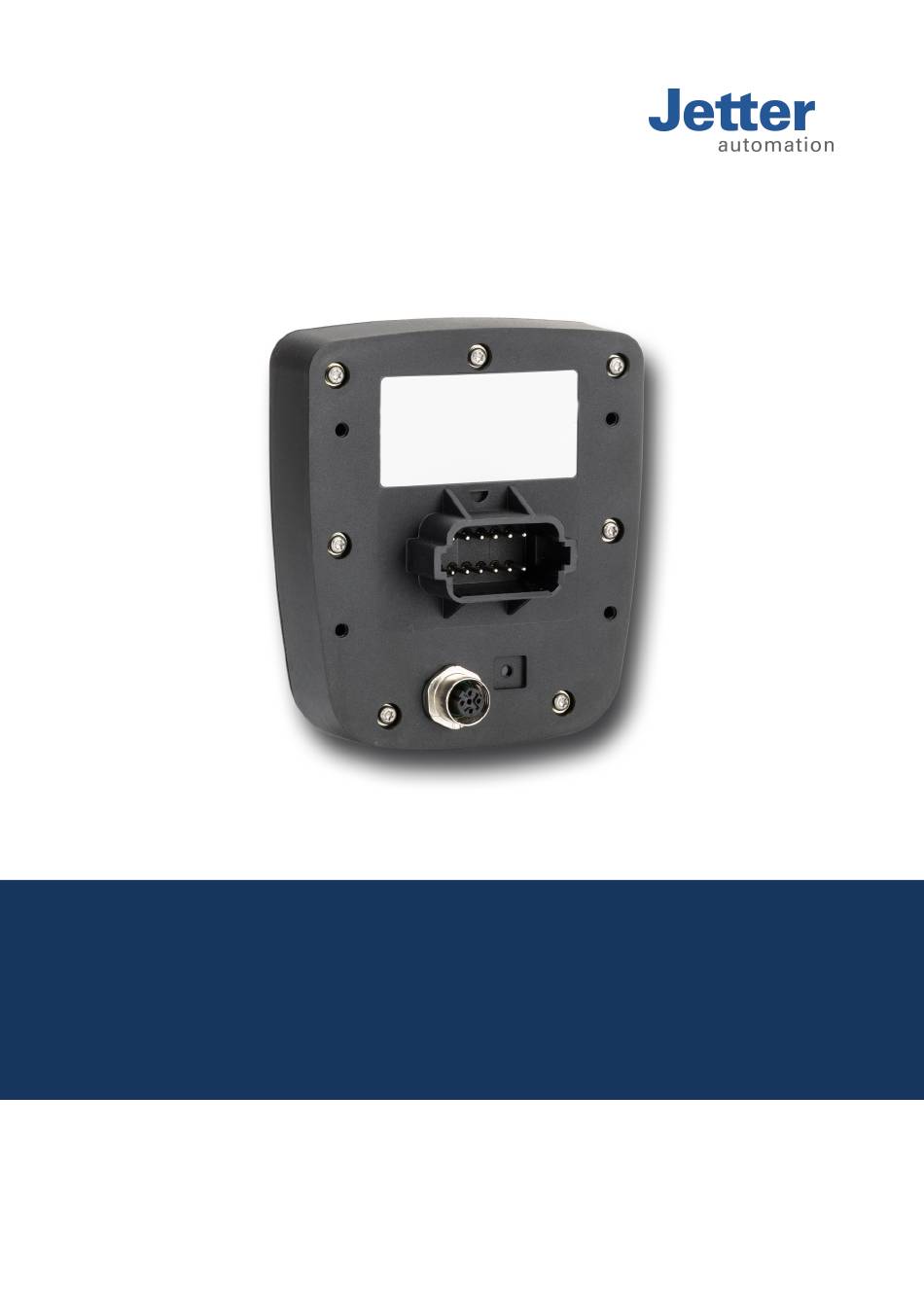

- Seite 1 Betriebsanleitung JCM-501-E00 We automate your success.
- Seite 2 Dieses Dokument wurde von der Jetter AG mit der gebotenen Sorgfalt und basierend auf bekannten Stand Technik erstellt. Änderungen technische Weiterentwicklungen unseren Produkten werden nicht automatisch einem überarbeiteten Dokument zur Verfügung gestellt. Die Jetter AG übernimmt keine Haftung und Verantwortung für inhaltliche oder formale Fehler, fehlende Aktualisierungen sowie daraus eventuell entstehende Schäden oder Nachteile.
-
Seite 3: Inhaltsverzeichnis
4.6.3 Ethernet-Schnittstelle .................... 12 4.6.4 RS-232-Schnittstelle.................... 13 EMV-Werte.......................... 13 5 Montage ............................ 14 Anforderungen an den Einbauort .................. 14 Steuerung montieren...................... 15 6 Elektrischer Anschluss ........................ 16 Pinbelegung Deutsch-Stecker.................... 17 Pinbelegung M12-Stecker ..................... 17 7 Programmierung ........................... 18 Abkürzungen, Modulregistereigenschaften und Formatierung.......... 18 JCM-501-E00 Betriebsanleitung... - Seite 4 7.10 Freiprogrammierbare IP-Schnittstelle.................. 36 7.11 Automatisches Kopieren von Steuerungsdaten .............. 38 7.11.1 Autostartfunktion laden.................... 38 7.11.2 Autostartfunktion ausführen .................. 39 7.11.3 Betriebsart Autostart beenden................... 39 7.11.4 autostart.bat – Aufbau .................... 39 7.11.5 Beispiel für eine Kommandodatei................ 39 7.11.6 Datendateien ...................... 40 7.12 Betriebssystemupdate...................... 41 JCM-501-E00 Betriebsanleitung...
- Seite 5 8.21 Merker ........................... 53 8.22 Systemfunktionen........................ 55 8.23 Echtzeituhr .......................... 56 9 Instandhaltung .......................... 58 Wartung, Instandsetzung und Entsorgung ................ 58 Lagerung und Transport...................... 58 10 Service ............................ 59 10.1 Kundendienst ........................ 59 11 Ersatzteile und Zubehör ....................... 60 11.1 Zubehör .......................... 60 JCM-501-E00 Betriebsanleitung...
-
Seite 6: Einleitung
Einsatzdauer sicher. Informieren Sie sich im Downloadbereich unserer Homepage über Änderungen und Aktualität des Dokuments. Das Dokument unterliegt keinem automatischen Änderungsdienst. Start | Jetter - We automate your success. Folgende Informationsprodukte ergänzen dieses Dokument: ■ Versionsupdates Informationen zu Änderungen der Softwareprodukte sowie des Betriebssys- tems Ihres Moduls. -
Seite 7: Sicherheit
Weist auf eine potentiell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu geringfügiger oder mäßiger Verletzung führen könnte. Sachschäden HINWEIS Weist auf eine Situation hin, die, wenn sie nicht vermieden wird, zu Sachscha- den führen könnte. JCM-501-E00 Betriebsanleitung 7 / 63... -
Seite 8: Produktbeschreibung
CPU: ARM11, 500 MHz, 128 MB RAM, 512 MB Flash ■ Schutzart front-/rückseitig: IP65/IP65 ■ Integrierte Echzeituhr 3.3 Statusanzeige Die JCM-501-E00 verfügt über 2 LEDs, die durch den Anwender konfiguriert wer- den können. Abb. 2: Statusanzeige LED D2 LED D1 JCM-501-E00 Betriebsanleitung... -
Seite 9: Diagnosemöglichkeiten Über Die Statusanzeige
Das System ist eingeschaltet (MR 108008 = 1). Orange Im Register 108008 sind Bit 0 und 1 gleichzeitig gesetzt. 3.4 Lieferumfang Lieferumfang Artikelnummer Stückzahl JCM-501-E00 10001811 Installationsanleitung 60884761 3.5 Typenschild Abb. 3: Typenschild Logo Seriennummer Artikelnummer und Hardware- Strichcode version Typenschlüssel JCM-501-E00 Betriebsanleitung 9 / 63... -
Seite 10: Technische Daten
DC 8 V ... DC 32 V reich VBAT_ECU Maximaler Strom Typische Stromaufnahme 170 mA bei DC 12 V Logik (VBAT_ECU) 90 mA bei DC 24 V Leistungsaufnahme Ca. 2 W Integrierte Schutzfunktionen Verpolschutz, Überspannung, Kurzzeitige Span- nungspulse Tab. 1: Spannungsversorgung VBAT_ECU JCM-501-E00 Betriebsanleitung 10 / 63... -
Seite 11: Mechanische Eigenschaften
83 dB 10 cm Distanz und Resonanzfrequenz 2.670 Tab. 4: Akustischer Signalgeber 4.6 Schnittstellen 4.6.1 CAN-Schnittstelle CAN-Schnittstellen Kategorie Beschreibung Anzahl CAN_1 und CAN_2 Baudrate 125, 250, 500 kBaud Protokoll CANopen® SAE J1939 Default-Node-ID am 127 (0x7F) CANopen®-Bus JCM-501-E00 Betriebsanleitung 11 / 63... -
Seite 12: Usb-Schnittstelle
Highspeed-Typ Max. 480 MBaud Protokoll USB Host-Interface Leitungslängenbegrenzung 30 cm Tab. 8: USB-Schnittstelle 4.6.3 Ethernet-Schnittstelle Kategorie Beschreibung Buchse M12-Buchse, 4-polig, D-codiert Übertragungsrate 10, 100 Mbit/s Anzahl Ports Auto-Crossover Anschlusstopologie Anschluss ist einfach ausgeführt (M12) Tab. 9: Ethernet-Schnittstelle JCM-501-E00 Betriebsanleitung 12 / 63... -
Seite 13: Rs-232-Schnittstelle
Anschlusstopologie 1x Anschluss auf Deutsch-Stecker Tab. 10: RS-232-Schnittstelle 4.7 EMV-Werte Das Gerät JCM-501-E00 verfügt über eine E1-Zulassung nach ECE R10 Rev. 5 und eine CE-Konformität nach ISO 14982. INFO Der USB-Anschluss erfüllt nicht die Störfestigkeitsanforderung der E1-Richtlinie. Verwenden Sie den USB-Anschluss deshalb nur für Service-Zwecke und nicht während das Gerät in Betrieb ist. -
Seite 14: Montage
Wasserstrahl ausgesetzt sein. Reinigen Sie das Gerät nicht mit einem Dampf- strahler oder Ähnlichem. Einbauort in der Nähe hitzeempfindli- Die Materialien können sich durch die cher Materialien Wärmeentwicklung des Geräts verfor- men. Tab. 14: Ungeeignete Einbauorte JCM-501-E00 Betriebsanleitung 14 / 63... -
Seite 15: Steuerung Montieren
Abb. 6: Schraublöcher, Einheit der Maßangaben in mm Zugentlastung Montieren Sie Zugentlastungen für die Anschlusskabel. montieren ■ Achten Sie auf einen ausreichenden Abstand der Zugentlastungen zu den Steckern. ■ Die Stecker müssen sich im Servicefall ungehindert abziehen lassen. Abb. 7: Zugentlastung montieren JCM-501-E00 Betriebsanleitung 15 / 63... -
Seite 16: Elektrischer Anschluss
Montieren Sie Zugentlastungen für die Anschlusskabel. Überspannung durch fehlende externe Absicherungen HINWEIS Hohe Spannungswerte können Funktionsbeeinträchtigungen und Produktschä- den verursachen. ► Sichern Sie die Spannungseingänge entsprechend den Anforderungen ab. ► Achten Sie auf einen ESD-gerechten Umgang mit dem Gerät. JCM-501-E00 Betriebsanleitung 16 / 63... -
Seite 17: Pinbelegung Deutsch-Stecker
Spannungsversorgung des JCM-501-E00 ■ CAN-Kommunikation ■ ■ RS232 INFO Stromaufnahme Die Stromaufnahme beim Einschalten des JCM-501-E00 ist kurzzeitig höher. Um einen zuverlässigen Start des Geräts zu gewährleisten, stellen Sie mindestens das 3-fache des benötigten typischen Stroms bereit. CAN_2_H CAN_2_L USB_+5V CAN_1_H USB_D+... -
Seite 18: Programmierung
In der folgenden Tabelle ist die in diesem Dokument benutzte Darstellung für Bei- programme spielprogramme aufgelistet: Darstellung Zahlenformat Schlüsselwort Var, When, Task Befehle BitClear(); Konstante Zahlenwerte 100 0x100 0b100 Kommentar // dies ist ein Kommentar Weitere Programmbearbeitung // ... Tab. 18: JetSym-Beispielprogramme JCM-501-E00 Betriebsanleitung 18 / 63... -
Seite 19: Canopen®-Stx-Api
CiA DS 4xx - Diese Dokumente beschreiben das Verhalten vieler Geräteklas- sen über sogenannte Geräteprofile. 7.2.1 STX-Funktionen Anwendung In der Kommunikation zwischen dem Gerät JCM-501-E00 und anderen CANo- ® -Teilnehmern werden STX-Funktionen angewendet. Das Gerät JCM-501-E00 unterstützt die folgenden STX-Funktionen:... -
Seite 20: Heartbeat-Überwachung
Die Prozessdaten ignorieren. INFO Weiterführende Informationen zum diesem Thema finden Sie im Kapitel „Heart- ® beat-Überwachung“ im Themenhandbuch „CANopen -STX-API“ auf unserer Homepage. 7.2.3 CANopen®-Objektverzeichnis Das Betriebssystem des JCM-501-E00 unterstützt die folgenden Objekte: Index Objekt Objektname Datentyp Zugriff (hex) (Kürzel) -
Seite 21: Sae J1939-Stx-Api
Weiterführende Informationen zum Thema SAE J1939-STX-API finden Sie im Themenhandbuch „SAE J1939-STX-API“ auf unserer Homepage. 7.3.1 STX-Funktionen Anwendung In der Kommunikation zwischen dem Gerät JCM-501-E00 und anderen Geräten im Fahrzeug werden STX-Funktionen angewendet. Das Gerät JCM-501-E00 unterstützt die folgenden STX-Funktionen: Funktion... -
Seite 22: Serielle Schnittstelle Rs-232
INFO Weiterführende Informationen zum Thema STX-Funktionen finden Sie im Themenhandbuch „SAE J1939-STX-API“ auf unserer Homepage. 7.4 Serielle Schnittstelle RS-232 Das Gerät JCM-501-E00 verfügt über eine freiprogrammierbare RS-232-Schnitt- stelle. 7.4.1 Funktionsweise Das Betriebssystem des Geräts stellt für die freiprogrammierbare serielle Schnitt- stelle einen Empfangspuffer und einen Sendepuffer zur Verfügung. -
Seite 23: Tab. 19 Elemente Der Seriellen Schnittstelle
Auswirkung Rahmenfehler Das Format des empfange- Die verfälschten Zeichen wer- nen Zeichens stimmt nicht den im Empfangspuffer ge- mit den eingestellten Para- speichert und das Fehlerbit metern überein. Framing error gesetzt. Der Fehlerzähler wird erhöht. JCM-501-E00 Betriebsanleitung 23 / 63... -
Seite 24: Registerbeschreibung
Programmierung, die Zei- chen schneller aus dem Empfangspuffer. 7.4.2 Registerbeschreibung Dieses Kapitel beschreibt die Register der freiprogrammierbaren seriellen Schnittstelle. Über diese Register führen Sie folgende Funktionen aus: ■ Schnittstelle parametrieren ■ Zeichen senden ■ Zeichen empfangen JCM-501-E00 Betriebsanleitung 24 / 63... -
Seite 25: Tab. 20 Registernummern Serielle Schnittstelle
Tab. 22: Baudrate MR 3 Anzahl Datenbits pro Zeichen In diesem Register stellen Sie die Anzahl der Datenbits eines Zeichens ein. Eigenschaft Beschreibung Werte 5, 6, 7, 8 Wert nach Reset Tab. 23: Anzahl Datenbits pro Zeichen JCM-501-E00 Betriebsanleitung 25 / 63... -
Seite 26: Tab. 24 Stoppbits
5 Bit pro Zeichen 0 ... 63 6 Bit pro Zeichen 0 ... 127 7 Bit pro Zeichen 0 ... 255 8 Bit pro Zeichen Zugriff Lesen Letztes geschriebenes Zeichen Schreiben Senden eines Zeichens Tab. 27: Sendepuffer JCM-501-E00 Betriebsanleitung 26 / 63... -
Seite 27: Tab. 28 Sendepufferfüllstand
Tab. 30: Empfangspuffer, 8 Bit (mit Entfernen des Zeichens) MR 14 Empfangspufferfüllstand Dieses Register zeigt an, wie viele Zeichen im Empfangspuffer enthalten sind. Bei jedem Lesezugriff auf MR 13 wird dieses Register um 1 verringert. Eigenschaft Beschreibung Werte 0 ... 32.768 Tab. 31: Empfangspufferfüllstand JCM-501-E00 Betriebsanleitung 27 / 63... -
Seite 28: Tab. 32 Empfangspuffer, 16 Bit, Little Endian
Bit 16 ... 23 Viertes Bit 24 ... 31 Eigenschaft Beschreibung Werte -2.147.483.648 ... 2.147.483.647 Zugriff Lesen Entnimmt 4 Zeichen aus dem Puffer Wird wirksam Wenn MR 14 > 3 Tab. 34: Empfangspuffer, 32 Bit, little endian JCM-501-E00 Betriebsanleitung 28 / 63... -
Seite 29: Programmierung
Die Aktivierung der freiprogrammierbaren seriellen Schnittstelle erfolgt über das Modulregister MR 7. ü Schnittstelle konfi- Das Gerät JCM-501-E00 und das Gerät, mit dem kommuniziert werden soll, gurieren sind dem Schnittstellenstandard RS-232 gemäß verdrahtet ► Beschreiben Sie MR 7 mit dem Wert 1. -
Seite 30: Zeichen Senden
Die detaillierte Beschreibung der Befehle DisplayText()und Display- Text2()ist bekannt (siehe JetSym-Online-Hilfe). Verwenden Sie den Befehl DisplayText() oder DisplayText2(). Geben Sie hierbei Device 9 an. ð Der Task wartet an dem Befehl, bis alle Zeichen in den Sendepuffer eingetra- gen werden konnten. JCM-501-E00 Betriebsanleitung 30 / 63... -
Seite 31: Werte Senden
ECU_PWR der Steuerung und der Fahrzeugbatterie wird die Echtzeituhr in ausgeschaltetem Zustand über einen bestimmten Zeitraum hinweg weitergeführt. Die Echtzeituhr hat keine automatische Sommerzeitumschaltung. Das Gerät JCM-501-E00 verfügt über eine fest eingebaute Batterie mit einer Le- bensdauer von min. 10 Jahren. JCM-501-E00 Betriebsanleitung... -
Seite 32: Dateisystem
Außer dem Kommandozeilen-FTP-Client, wie er bei vielen PC-Betriebssystemen mitgeliefert wird, können Sie auch grafische FTP-Tools verwenden. Anzahl möglicher Der FTP-Server des JCM-501-E00 verwaltet maximal 4 gleichzeitig geöffnete Verbindungen FTP-Verbindungen. Jeder weitere FTP-Client, der sich versucht mit dem FTP-Server zu verbinden, erhält auf seine Anfrage zum Aufbau einer Verbindung keine Antwort. -
Seite 33: Übersicht Der Speichermöglichkeiten
Auf den Speicherbereich des Betriebssystems können Sie nicht direkt zugrei- fen. ■ Das Betriebssystem können Sie über ein Update ändern. 7.8.3 Speicher des Dateisystems Im Speicher des Dateisystems werden Daten- und Programmdateien abgelegt. Eigenschaften ■ Nichtflüchtig ■ Größe der internen Flash-Disk: 368 MByte JCM-501-E00 Betriebsanleitung 33 / 63... -
Seite 34: Speicher Des Anwendungsprogramms
■ Browser (über den HTTP-Server) ■ Über Dateibefehle aus dem Anwendungsprogramm 7.8.4 Speicher des Anwendungsprogramms Das Anwendungsprogramm wird standardmäßig von JetSym an das Gerät JCM-501-E00 übertragen und dort gespeichert. Eigenschaften ■ Ablage als Datei im Dateisystem ■ Standardverzeichnis \App\Programmname ■... -
Seite 35: Usb-Stick
In Verzeichnis- und Dateinamen sind nicht erlaubt: "/", "\", ":", "*", "?", """, "<", ">" und "|" ■ Es gibt keine Benutzer-/Zugriffsverwaltung. Die Jetter AG übernimmt keine Gewähr für die Funktion aller am Markt befindli- chen USB-Sticks. 7.8.7 Register und Variablen hinterlegen Remanent Spei- Register und Variablen des Anwendungsprogramms können durch globale Ab-... -
Seite 36: Überwachung Der Schnittstellenaktivität
„Systemregister“ auf unserer Homepage. 7.10 Freiprogrammierbare IP-Schnittstelle Die freiprogrammierbare IP-Schnittstelle bietet die Möglichkeit, beliebige Daten mit TCP/IP oder UDP/IP über die Ethernet-Schnittstelle des JCM-501-E00 zu ver- senden oder zu empfangen. Die Verarbeitung der Daten geschieht dabei im An- wendungsprogramm. Anwendungen Die freiprogrammierbare IP-Schnittstelle erlaubt dem Programmierer Daten über... - Seite 37 TCP, UDP 1024 - 2047 Diverse TCP, UDP IP-Konfiguration 50000, 50001 JetIP IP-Konfiguration 52000 Debug-Server INFO Weiterführende Informationen zur Programmierung und Registern finden Sie im Kapitel „Freiprogrammierbare IP-Schnittstelle“ im Themenhandbuch „Freipro- grammierbare Prim-Schnittstellen“ auf unserer Homepage. JCM-501-E00 Betriebsanleitung 37 / 63...
-
Seite 38: Automatisches Kopieren Von Steuerungsdaten
7.11 Automatisches Kopieren von Steuerungsdaten Dieses Kapitel beschreibt die Autostartfunktion, die es ermöglicht, Dateien inner- halb des JCM-501-E00 zu kopieren. Hierzu erstellen Sie eine Kommandodatei, die zusammen mit den Daten auf einem USB-Stick abgelegt ist. Die Kommando- datei wird beim Anstecken des USB-Sticks automatisch abgearbeitet. -
Seite 39: Autostartfunktion Ausführen
® Verfügbare Die Kommandos entsprechen gängiger Windows -Kommandozeilensyntax. Kommandos 7.11.5 Beispiel für eine Kommandodatei Aufgabe Bei einem eingebauten JCM-501-E00 wollen Sie die Funktion erweitern. Hierfür sind folgende Änderungen erforderlich: ■ Betriebssystemupdate ■ Neues Anwendungsprogramm ■ Neue Werte für einige Register... -
Seite 40: Datendateien
Eine Datenzeile besteht aus den folgenden Teilen: ■ Variablenkennung am Beginn der Zeile ■ Durch Leerzeichen oder Tabulator getrennt folgt die Variablennummer ■ Durch Leerzeichen oder Tabulator getrennt folgt der Variablenwert Variablenkennung Variablentyp Merker Ganzzahlregister Fließkommazahlregister JCM-501-E00 Betriebsanleitung 40 / 63... -
Seite 41: Betriebssystemupdate
FS 12 1 FS 13 0 Datendateien auto- Das JCM-501-E00 verfügt über einen Mechanismus, der es erlaubt, eine Daten- matisch laden datei automatisch vor dem Start des Anwendungsprogramms zu laden. Die Da- tendatei müssen Sie mit dem Namen register.da versehen und im Ordner App ablegen. -
Seite 42: Betriebssystemupdate Über Das Programmiertool Durchführen
Programmierung | 7 7.12.1 Betriebssystemupdate über das Programmiertool durchführen Mit Hilfe des Programmiertools JetSym ist es auf komfortable Weise möglich, ei- ne Betriebssystemdatei auf das Gerät JCM-501-E00 zu übertragen. ü Update durchfüh- Eine Betriebssystemdatei für das Gerät JCM-501-E00 ist vorhanden. -
Seite 43: Betriebssystemupdate Über Usb Durchführen
Betriebssystem Eine Betriebssystemdatei für das Gerät JCM-501-E00 ist vorhanden. updaten ü Das Betriebssystem des Geräts JCM-501-E00 ab Version 4.07.0.12 läuft. ü Während des Betriebssystemupdates bleibt das Gerät eingeschaltet. Kopieren Sie die OS-Datei auf einen USB-Stick mit FAT-Formatierung. Erstellen Sie eine Batch-Datei mit dem Namen autostart.bat auf dem USB- Stick. - Seite 44 Geben Sie im Fenster Proxyeinstellungen bei den Ausnahmen die IP- Adresse 192.168.* ein, siehe die folgende Abbildung. Abb. 12: Gerätewebseite Proxyeinstellungen Update durchfüh- Auf der Seite Update können Sie eine OS-Datei auswählen (Durchsuchen...) und auf das Gerät kopieren (Upload). Abb. 13: Update-Seite JCM-501-E00 Betriebsanleitung 44 / 63...
-
Seite 45: Betriebssystemupdate Über Jeteasydownload Durchführen
Wenn Sie auf die Schaltfläche Last Update Log klicken, wird Ihnen der Ablauf des letzten Updates angezeigt und Sie können eventuell aufgetretene Fehler nachvollziehen. 7.12.5 Betriebssystemupdate über JetEasyDownload durchführen Sie können die Betriebssystemdatei des JCM-501-E00 mit einem Peak-CAN- Dongle und dem Kommandozeilen-Tool JetEasyDownload (ab Version 1.00.0.15) von Jetter aktualisieren. Update durchfüh- JetEasyDownload -H100 -T127 -B5 -S8000 - Ljcm_ce0_X.XX.X.XX.os... - Seite 46 Das Betriebssystem liest die Datei \App\start.ini von der internen Flash-Disk. Das Betriebssystem wertet den Eintrag Project aus. Er enthält den Pfad zur Anwendungsprogrammdatei. Das Betriebssystem wertet den Eintrag Program aus. Er enthält den Programmnamen. Das Betriebssystem lädt das Anwendungsprogramm aus der Datei <Project>\<Program>. JCM-501-E00 Betriebsanleitung 46 / 63...
-
Seite 47: Registerübersicht
Jetter AG Registerübersicht | 8 8 Registerübersicht Diese Registerübersicht beschreibt in stark zusammengefasster Form die Regis- ter des Geräts JCM-501-E00. 8.1 Default-Adresse am CANopen®-Bus Die ausgelieferte Default-Adresse des JCM-501-E00 ist: Node-ID: 127 (0x7F) 8.2 Allgemeine Registerübersicht Registerbereiche Beschreibung 100000 ... 100999 Electronic Data Sheet (EDS) 101000 …... -
Seite 48: Electronic Name Plate (Gesamtgerät)
LED D1 Rot LED D2 Grün LED D2 Rot 8.7 Konfiguration Registerbereich Beschreibung 101100 IP-Adresse (rw - remanent) 101101 Subnetzmaske (rw - remanent) 101102 Default Gateway (rw - remanent) 101200 IP-Adresse 101201 Subnetzmaske 101202 Default Gateway JCM-501-E00 Betriebsanleitung 48 / 63... -
Seite 49: Ethernet
8.11 Flash-Speicher Registerbereiche Beschreibung 107510 Verfügbare Sektoren 107511 Verwendete Sektoren 107512 Blockierte Sektoren 107513 Freie Sektoren 107520 Größe Flash-Speicher in Byte 107521 Verwendeter Speicher in Byte 107522 Blockierter Speicher in Byte 107523 Freier Speicher in Byte JCM-501-E00 Betriebsanleitung 49 / 63... -
Seite 50: Systeminformationen
Bit 14 Stack-Unterlauf Bit 15 Stack ungültig Bit 16 Ladefehler Anwendungsprogramm Bit 24 Zykluszeitüberschreitung Bit 25 Tasklock Timeout Bit 31 Unbekannter Fehler 200168 Bootloader-Version (IP-Format) 200169 OS-Version (IP-Format) 201000 Laufzeitregister in Millise- Lesen / schreiben kunden JCM-501-E00 Betriebsanleitung 50 / 63... -
Seite 51: Anwendungsprogramm
Bit 10 Ungültiger Index Bit 11 Ungültiger Opcode Bit 12 Division durch Null Bit 13 Stack-Überlauf Bit 14 Stack-Unterlauf Bit 15 Stack ungültig Bit 16 Fehler beim Laden des Anwendungsprogramms Bit 24 Zykluszeitüberschreitung Bit 25 Tasklock-Timeout JCM-501-E00 Betriebsanleitung 51 / 63... -
Seite 52: Jetip-Vernetzung
Beschreibung 230000 JetIP/TCP-Server: Anzahl offener Verbindungen 230001 JetIP/TCP-Server: Modus 230002 JetIP/TCP-Server: Zeit 232708 Timeout in Millisekunden 232709 Reaktionszeit in Millisekunden 232710 Anzahl Netzwerkfehler 232711 Fehlercode des letzten Zugriffs Bit: kein Fehler Timeout Fehlermeldung von Gegenstation JCM-501-E00 Betriebsanleitung 52 / 63... -
Seite 53: Modbus/Tcp-Server
Beschreibung 1000000 1005999 32-Bit Integer (remanent) … 8.21 Merker Spezialmerker Schnittstellenüberwachung 2088 OS-Flag JetIP 2091 User-Flag SER 2089 User-Flag JetIP 2098 OS-Flag Debug-Server 2090 OS-Flag SER 2099 User-Flag Debug-Server Netzwerk Spezialmerker 2075 Fehler bei JetIP-Vernetzung JCM-501-E00 Betriebsanleitung 53 / 63... - Seite 54 1440 ... 1471 1000010 576 ... 607 1000038 1472 ... 1503 1000011 608 ... 639 1000039 1504 ... 1535 1000012 640 ... 671 1000040 1536 ... 1567 1000013 672 ... 703 1000041 1568 ... 1599 JCM-501-E00 Betriebsanleitung 54 / 63...
-
Seite 55: Systemfunktionen
CRC für Modbus RTU generieren CRC für Modbus RTU prüfen 65/67 Registerblock über Modbus/TCP lesen 66/68 Registerblock über Modbus/TCP schreiben 80/85 RemoteScan initialisieren RemoteScan starten RemoteScan stoppen Datendatei schreiben Datendatei anfügen Datendatei lesen Datendatei löschen NetCopyList konfigurieren JCM-501-E00 Betriebsanleitung 55 / 63... -
Seite 56: Echtzeituhr
102910 Millisekunden 102911 Sekunden 102912 Minuten 102913 Stunden 102914 Wochentag (0 = Sonntag) 102915 102916 Monat 102917 Jahr Pufferzugriff: 102920 Millisekunden 102921 Sekunden 102922 Minuten 102923 Stunden 102924 Wochentag (0 = Sonntag) 102925 102926 Monat JCM-501-E00 Betriebsanleitung 56 / 63... - Seite 57 Jetter AG Registerübersicht | 8 Pufferzugriff: 102927 Jahr 102928 Lese-/Schreibtrigger JCM-501-E00 Betriebsanleitung 57 / 63...
-
Seite 58: Instandhaltung
Schutzverpackung erfolgen. Prüfen Sie bei beschädigter Verpackung das Gerät auf sichtbare Schäden und informieren Sie umgehend den Transporteur und die Jetter AG über Transport- schäden. Bei Beschädigungen oder nach einem Sturz ist die Verwendung des Geräts untersagt. -
Seite 59: Service
Kundendienstes zur Verfügung. Diese können Sie telefonisch über unsere Tech- nische Hotline oder über unser Kontaktformular auf unserer Homepage errei- chen: Technische Hotline | Jetter - We automate your success. Oder schreiben Sie eine E-Mail an die Technische Hotline: hotline@jetter.de Bei E-Mail- oder Telefonkontakt benötigt die Hotline folgende Informationen:... -
Seite 60: Ersatzteile Und Zubehör
Ungeeignetes Zubehör kann Produktschäden verursachen HINWEIS Teile und Ausstattungen anderer Hersteller können Funktionsbeeinträchtigungen und Produktschäden verursachen. ► Verwenden Sie ausschließlich von der Jetter AG empfohlenes Zubehör. 11.1 Zubehör INFO Das Zubehör ist nicht im Lieferumfang enthalten. Geeignetes Zubehör ist bei der Jetter AG erhältlich. - Seite 61 Abb. 6 Schraublöcher, Einheit der Maßangaben in mm ..............Abb. 7 Zugentlastung montieren......................Abb. 8 Deutsch-Stecker, 12-polig ....................... Abb. 9 M12-Stecker, 4-polig ....................... Abb. 10 Blockdiagramm serielle Schnittstelle..................Abb. 11 Aufruf der Gerätewebseite ...................... Abb. 12 Gerätewebseite Proxyeinstellungen..................Abb. 13 Update-Seite ........................... JCM-501-E00 Betriebsanleitung 61 / 63...
