i) Montage des Fahrwerks
Der Fahrwerksdraht (1) wird in den vorbereiteten Fahr-
werksschacht (2), der sich vor dem Akkufach befindet,
eingeschoben.
j) Montage des Propellers
• Der Propellermitnehmer (1) wird zusammen mit dem
Propeller (2) bis zum Anschlag auf die Motorwelle auf-
geschoben.
• Mit Hilfe eines Innensechskantschlüssels (3) wird da-
nach die Madenschraube am Propellermitnehmer an-
gezogen.
• Zum Abschluss überprüfen Sie noch mit dem beiliegen-
den Gabelschlüssel die Propellermutter (4) auf festen
Sitz.
Achtung, wichtig!
Wenn Sie das Modell waagerecht ausrichten
und es anschließend von der Seite betrachten,
werden Sie schnell feststellen, dass der Propel-
ler nicht genau senkrecht (siehe Bild 16, gestri-
chelte Linie), sondern etwas „schief" steht.
Das ist bewusst so gemacht und ist kein Fehler
am Modell oder an der Motorhalterung!
20

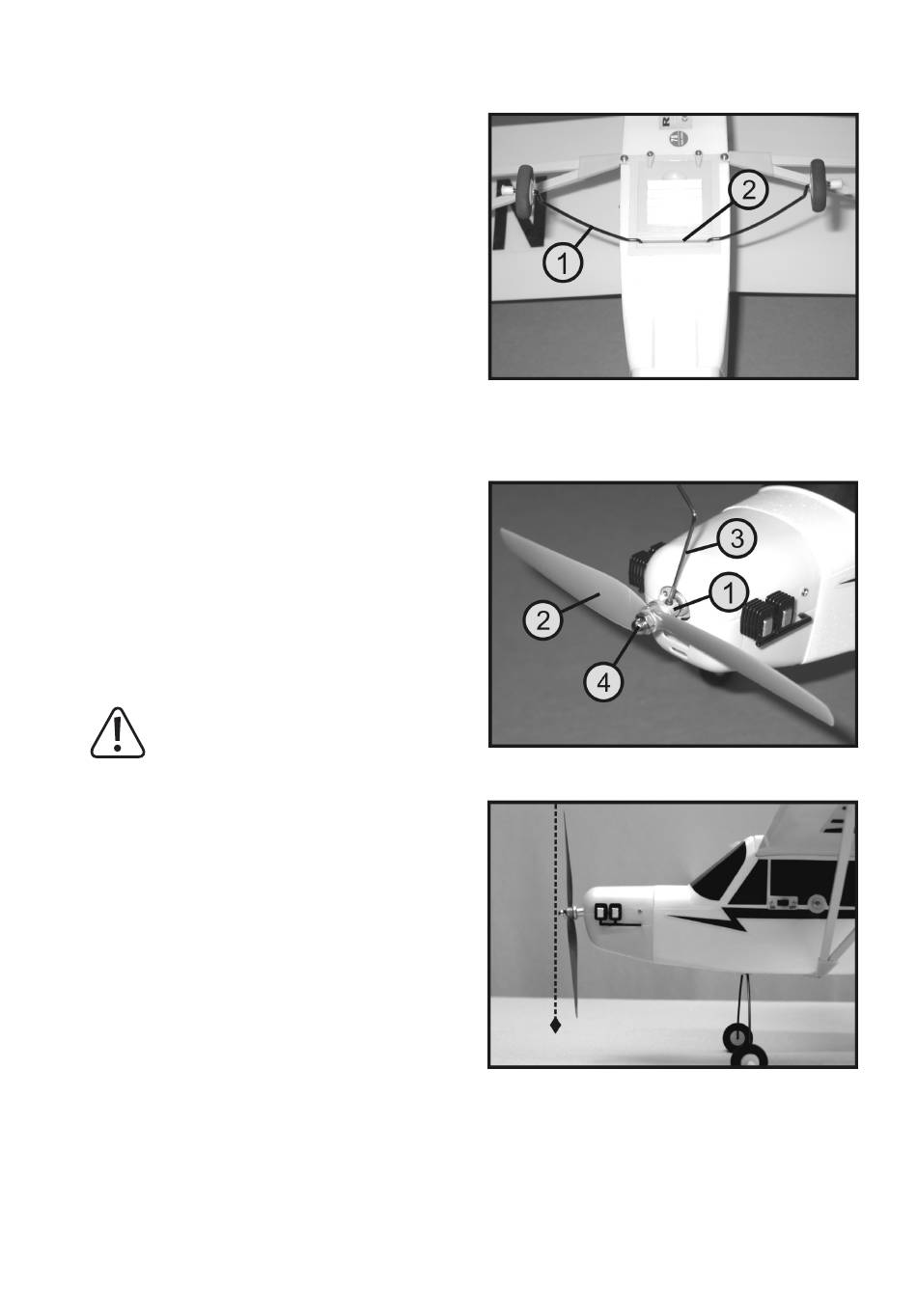

Bild 14
