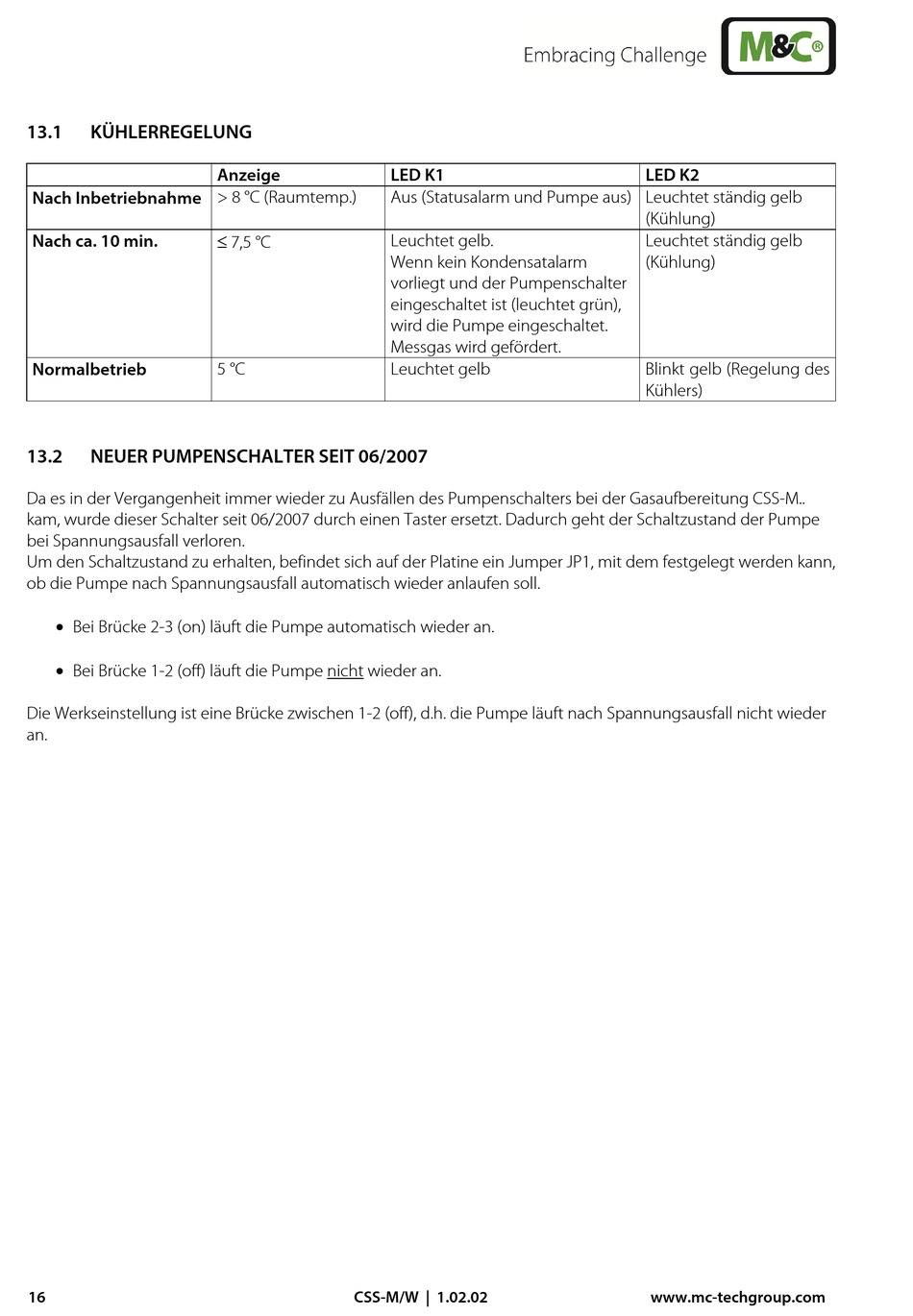

13.1 KÜHLERREGELUNG
Nach Inbetriebnahme > 8 °C (Raumtemp.)
Nach ca. 10 min.
Normalbetrieb
13.2

NEUER PUMPENSCHALTER SEIT 06/2007

Da es in der Vergangenheit immer wieder zu Ausfällen des Pumpenschalters bei der Gasaufbereitung CSS-M..
kam, wurde dieser Schalter seit 06/2007 durch einen Taster ersetzt. Dadurch geht der Schaltzustand der Pumpe
bei Spannungsausfall verloren.
Um den Schaltzustand zu erhalten, befindet sich auf der Platine ein Jumper JP1, mit dem festgelegt werden kann,
ob die Pumpe nach Spannungsausfall automatisch wieder anlaufen soll.
 Bei Brücke 2-3 (on) läuft die Pumpe automatisch wieder an.
 Bei Brücke 1-2 (off) läuft die Pumpe nicht wieder an.
Die Werkseinstellung ist eine Brücke zwischen 1-2 (off), d.h. die Pumpe läuft nach Spannungsausfall nicht wieder
an.
16
Anzeige
 7,5 °C
5 °C
CSS-M/W | 1.02.02
LED K1
Aus (Statusalarm und Pumpe aus) Leuchtet ständig gelb
Leuchtet gelb.
Wenn kein Kondensatalarm
vorliegt und der Pumpenschalter
eingeschaltet ist (leuchtet grün),
wird die Pumpe eingeschaltet.
Messgas wird gefördert.
Leuchtet gelb
LED K2
(Kühlung)
Leuchtet ständig gelb
(Kühlung)
Blinkt gelb (Regelung des
Kühlers)
