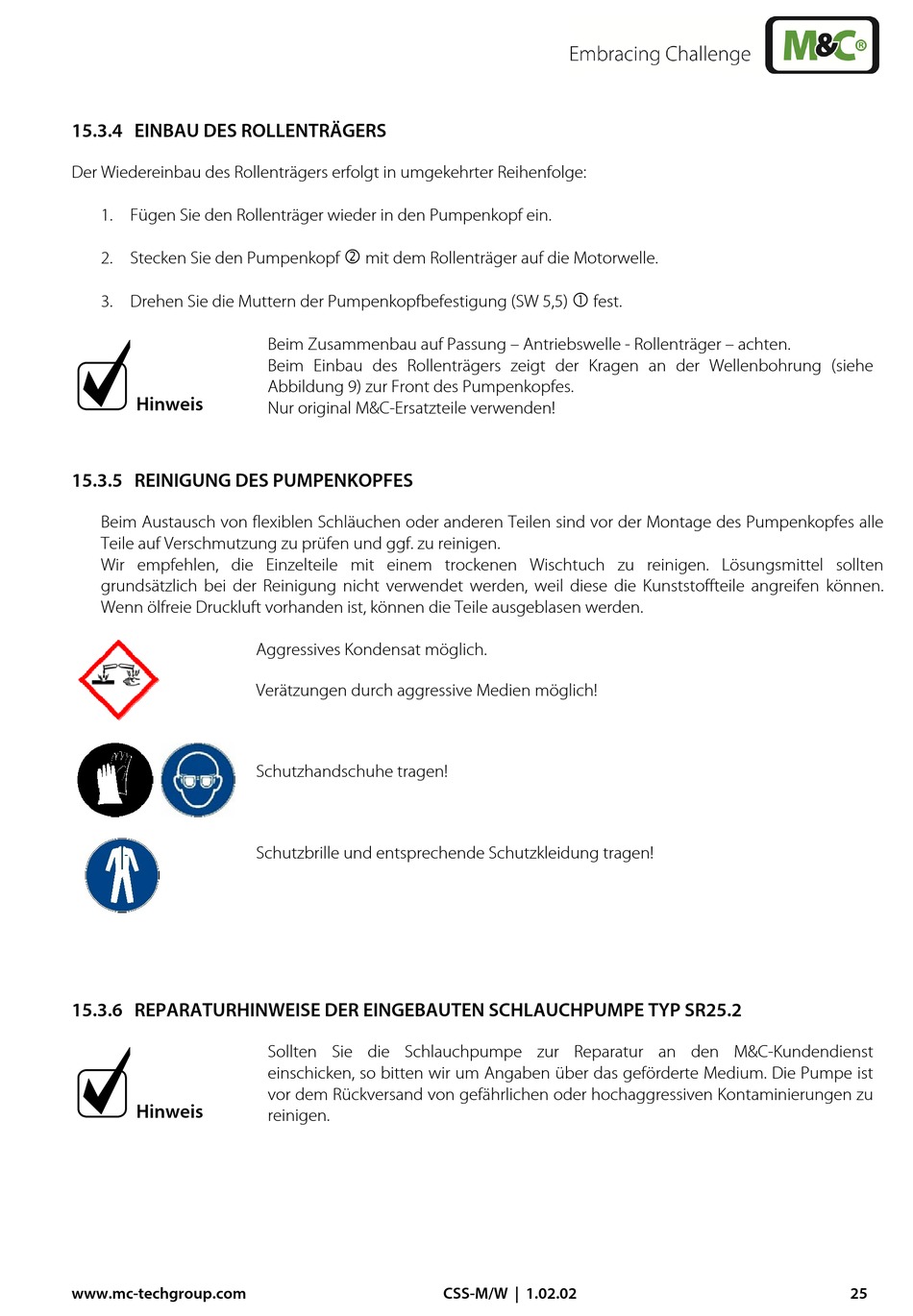

Einbau Des Rollenträgers; Reinigung Des Pumpenkopfes; Reparaturhinweise Der Eingebauten Schlauchpumpe Typ Sr25.2 - M&C CSS Serie Betriebsanleitung

15.3.4 EINBAU DES ROLLENTRÄGERS
Der Wiedereinbau des Rollenträgers erfolgt in umgekehrter Reihenfolge:
1. Fügen Sie den Rollenträger wieder in den Pumpenkopf ein.
2. Stecken Sie den Pumpenkopf
3. Drehen Sie die Muttern der Pumpenkopfbefestigung (SW 5,5)
Hinweis

15.3.5 REINIGUNG DES PUMPENKOPFES

Beim Austausch von flexiblen Schläuchen oder anderen Teilen sind vor der Montage des Pumpenkopfes alle
Teile auf Verschmutzung zu prüfen und ggf. zu reinigen.
Wir empfehlen, die Einzelteile mit einem trockenen Wischtuch zu reinigen. Lösungsmittel sollten
grundsätzlich bei der Reinigung nicht verwendet werden, weil diese die Kunststoffteile angreifen können.
Wenn ölfreie Druckluft vorhanden ist, können die Teile ausgeblasen werden.

15.3.6 REPARATURHINWEISE DER EINGEBAUTEN SCHLAUCHPUMPE TYP SR25.2

Hinweis
www.mc-techgroup.com

mit dem Rollenträger auf die Motorwelle.
Beim Zusammenbau auf Passung – Antriebswelle - Rollenträger – achten.
Beim Einbau des Rollenträgers zeigt der Kragen an der Wellenbohrung (siehe
Abbildung 9) zur Front des Pumpenkopfes.
Nur original M&C-Ersatzteile verwenden!
Aggressives Kondensat möglich.
Verätzungen durch aggressive Medien möglich!
Schutzhandschuhe tragen!
Schutzbrille und entsprechende Schutzkleidung tragen!
Sollten Sie die Schlauchpumpe zur Reparatur an den M&C-Kundendienst
einschicken, so bitten wir um Angaben über das geförderte Medium. Die Pumpe ist
vor dem Rückversand von gefährlichen oder hochaggressiven Kontaminierungen zu
reinigen.

fest.
CSS-M/W | 1.02.02 25
