BESCHREIBUNG

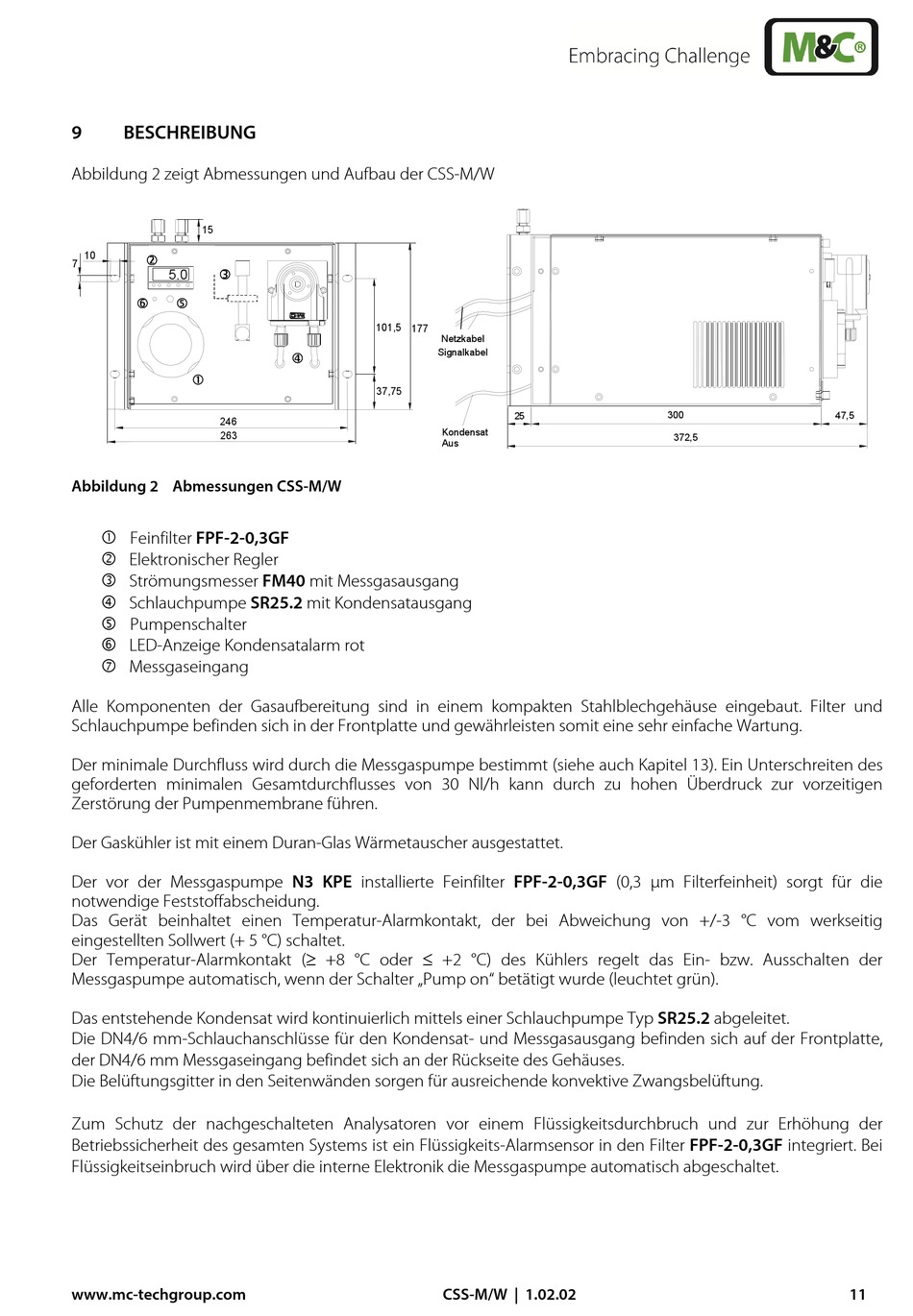

Abbildung 2 zeigt Abmessungen und Aufbau der CSS-M/W
15
10

7
5,0 
 

246
263
Abbildung 2 Abmessungen CSS-M/W
 Feinfilter FPF-2-0,3GF
 Elektronischer Regler
 Strömungsmesser FM40 mit Messgasausgang
 Schlauchpumpe SR25.2 mit Kondensatausgang
 Pumpenschalter
 LED-Anzeige Kondensatalarm rot
 Messgaseingang
Alle Komponenten der Gasaufbereitung sind in einem kompakten Stahlblechgehäuse eingebaut. Filter und
Schlauchpumpe befinden sich in der Frontplatte und gewährleisten somit eine sehr einfache Wartung.
Der minimale Durchfluss wird durch die Messgaspumpe bestimmt (siehe auch Kapitel 13). Ein Unterschreiten des
geforderten minimalen Gesamtdurchflusses von 30 Nl/h kann durch zu hohen Überdruck zur vorzeitigen
Zerstörung der Pumpenmembrane führen.
Der Gaskühler ist mit einem Duran-Glas Wärmetauscher ausgestattet.
Der vor der Messgaspumpe N3 KPE installierte Feinfilter FPF-2-0,3GF (0,3 μm Filterfeinheit) sorgt für die
notwendige Feststoffabscheidung.
Das Gerät beinhaltet einen Temperatur-Alarmkontakt, der bei Abweichung von +/-3 °C vom werkseitig
eingestellten Sollwert (+ 5 °C) schaltet.
Der Temperatur-Alarmkontakt ( +8 °C oder  +2 °C) des Kühlers regelt das Ein- bzw. Ausschalten der
Messgaspumpe automatisch, wenn der Schalter „Pump on" betätigt wurde (leuchtet grün).
Das entstehende Kondensat wird kontinuierlich mittels einer Schlauchpumpe Typ SR25.2 abgeleitet.
Die DN4/6 mm-Schlauchanschlüsse für den Kondensat- und Messgasausgang befinden sich auf der Frontplatte,
der DN4/6 mm Messgaseingang befindet sich an der Rückseite des Gehäuses.
Die Belüftungsgitter in den Seitenwänden sorgen für ausreichende konvektive Zwangsbelüftung.
Zum Schutz der nachgeschalteten Analysatoren vor einem Flüssigkeitsdurchbruch und zur Erhöhung der
Betriebssicherheit des gesamten Systems ist ein Flüssigkeits-Alarmsensor in den Filter FPF-2-0,3GF integriert. Bei
Flüssigkeitseinbruch wird über die interne Elektronik die Messgaspumpe automatisch abgeschaltet.
www.mc-techgroup.com
101,5
177
Netzkabel
Signalkabel

37,75
Kondensat
Aus
CSS-M/W | 1.02.02
300
25
372,5
47,5
