12 VERSORGUNGSANSCHLÜSSE
12.1 SCHLAUCHANSCHLÜSSE
Kondensat Aus DN3,2/6,4

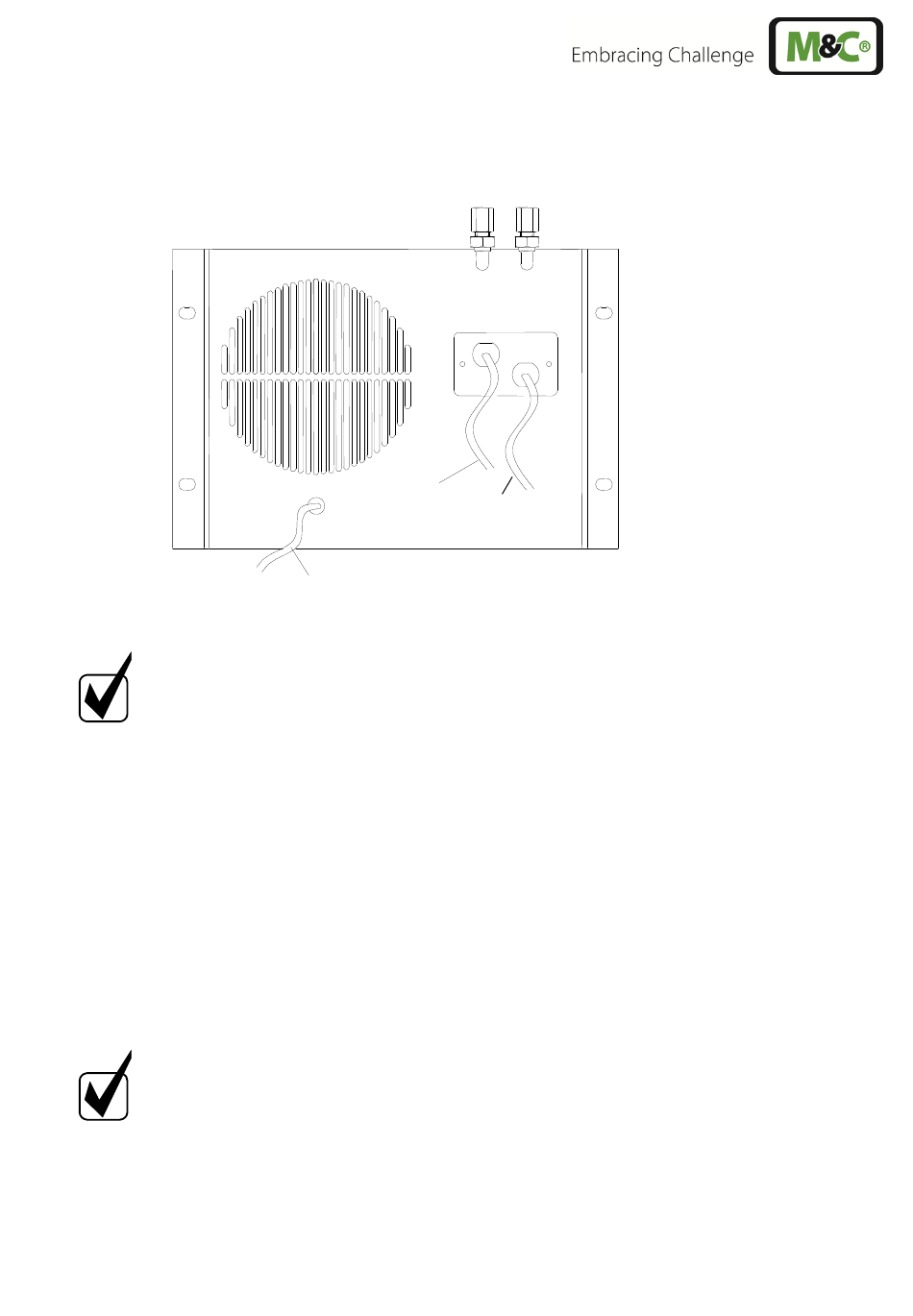

Abbildung 3 Schlauchanschlüsse CSS-M/W
Hinweis
Alle Schlauchanschlüsse sind standardmäßig DN4/6 mm Klemmring-Schlauchverschraubungen aus PVDF/PPH,
für Gaseingangstemperaturen bis maximal 80 °C (siehe Kapitel 8), ausgeführt.
Die Montage der Messgasschläuche bzw. des Kondensatschlauches ist wie folgt durchzuführen:
1. Überwurfmutter der Klemmring-Verschraubung linksdrehend lösen; Es ist darauf zu achten, dass die Mutter
vorsichtig von dem Verschraubungskörper entfernt wird, damit der lose in der Mutter befindliche
Klemmring nicht verloren geht;
2. Überwurfmutter über den Anschlussschlauch schieben;
3. Klemmring, mit dem dickeren Wulst zur Mutter weisend, auf den Anschlussschlauch schieben;
4. Schlauch auf den Stütznippel in dem Verschraubungskörper aufstecken;
Hinweis
5. Überwurfmutter handfest anziehen. Der Schlauch ist nun abrutschsicher und druckfest montiert.
6. Die Demontage der Schläuche erfolgt in umgekehrter Reihenfolge.
www.mc-techgroup.com
Messgaseingang DN4/6
Netzkabel
3000mm
350mm
Schlauchanschlüsse nicht vertauschen; Anschlüsse sind in Abbildung 3 entsprechend
gekennzeichnet.
Nach dem Anschließen aller Leitungen ist die Dichtigkeit zu überprüfen.
Die Dichtigkeit des Anschlusses kann nur gewährleistet werden, wenn der Schlauch
eine gerade Abschlusskante hat (Verwendung eines Schlauchschneiders).
Messgasausgang DN4/6
Signalkabel
3000mm
CSS-M/W | 1.02.02 13
