Inhaltszusammenfassung für Bender LINETRAXX RCMA423AS
Seite 1

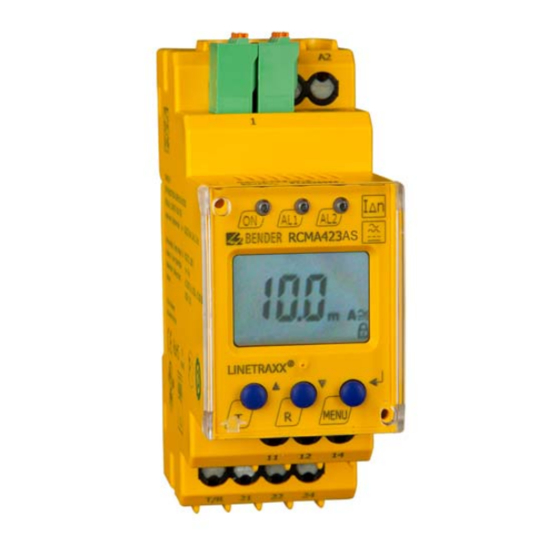

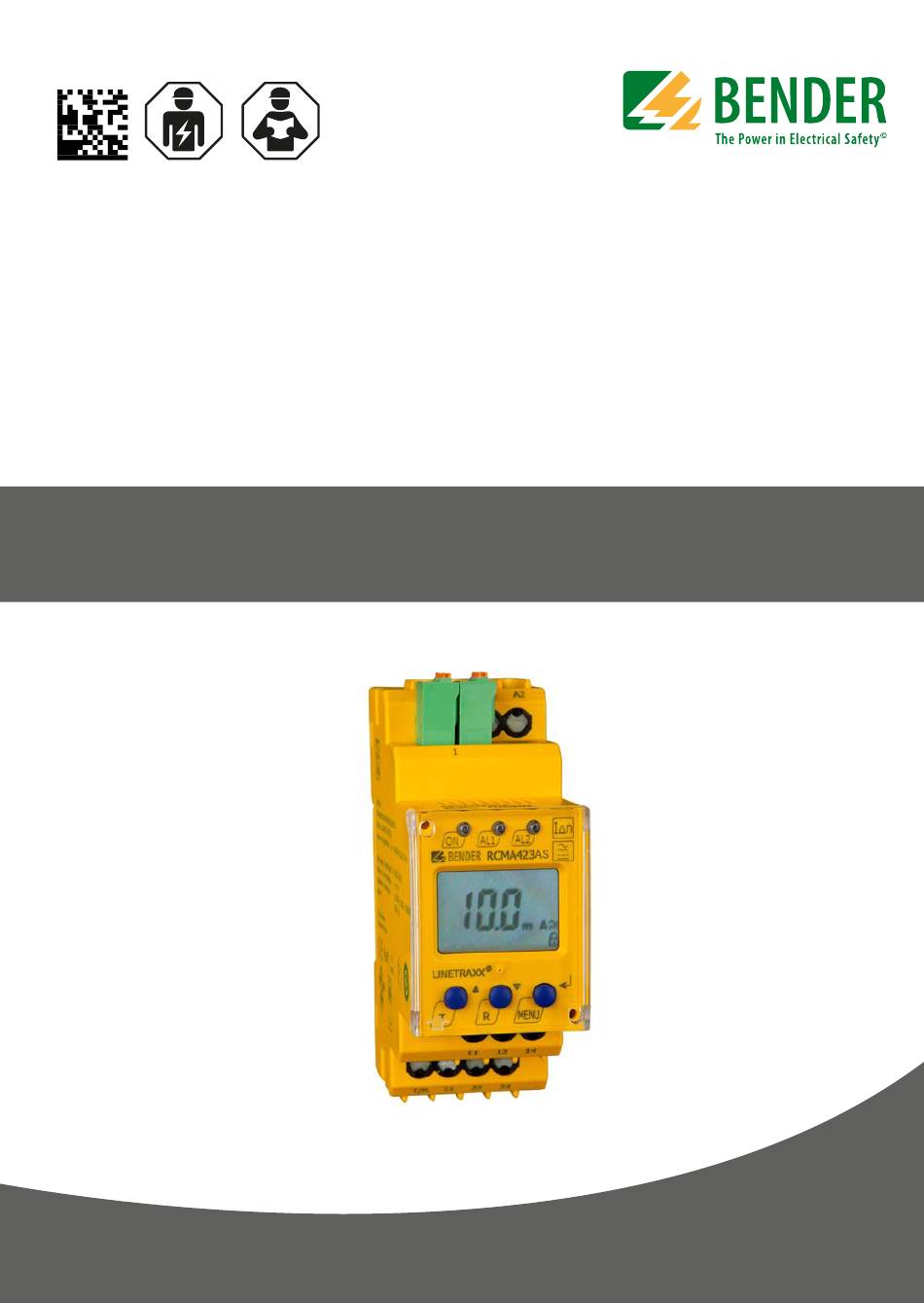

LINETRAXX® RCMA423AS Differenzstrom-Überwachungsgerät zur Überwachung von AC- und (pulsierenden) DC-Strömen in TN- und TT-Systemen (nach Norm AS/NZS 2081:2011) RCMA423AS_D00157_02_M_XXDE/09.2021 Handbuch DE...
Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 5 Hinweise zur Benutzung des Handbuchs ..........5 Technische Unterstützung: Service und Support ......... 6 Schulungen ......................8 Lieferbedingungen ..................8 Kontrolle, Transport und Lagerung ............8 Gewährleistung und Haftung ..............9 Entsorgung ...................... 10 2.
Seite 4
Inhaltsverzeichnis 3.2.13 Externe, kombinierte Test- bzw. Reset-Taste T/R ....... 17 3.2.14 Fehlerspeicher ....................17 4. Montage und Anschluss ................18 5. Bedienung und Einstellung ................. 20 Genutzte Display-Elemente ............... 20 Funktion der Bedienelemente ..............21 Menüstruktur ....................22 Display im Standard-Betrieb ..............23 Display im Menü-Betrieb ................
Wichtig zu wissen 1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet.
Wichtig zu wissen Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt kei- nerlei Haftung für Personen- oder Sachschäden, die sich aus Fehlern oder Irr- tümern in diesem Handbuch herleiten. 1.2 Technische Unterstützung: Service und Support Für die Inbetriebnahme und Störungsbehebung bietet Bender an:...
Wichtig zu wissen 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender.de > Fachwissen > Seminare. 1.4 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender.
Wichtig zu wissen 1.6 Gewährleistung und Haftung Gewährleistung- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Geräts. Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten ...
Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender.de > Service & Support. RCMA423AS_D00157_02_M_XXDE/09.2021...
Sicherheitshinweise 2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen.
Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung Das allstromsensitive Differenzstrom-Überwachungsgerät RCMA423AS wird zur Überwachung von geerdeten Systemen (TN- und TT-Systemen) einge- setzt, in denen Gleichfehlerströme oder Wechselfehlerströme auftreten kön- nen. Teil dieser Systeme sind insbesondere Verbraucher mit Sechspuls- Brückengleichrichtern oder Einweggleichrichtung mit Glättung, z. B. Umrich- ter, Ladegeräte, Baumaschinen mit frequenzgeregelten Antrieben.
Funktion Nach Ablauf von t schalten die Alarmrelais wieder in die Ausgangslage zu- rück und die Alarm LEDs AL1 / AL2 erlöschen. Ist die Fehlerspeicherung akti- viert, bleiben die Alarmrelais in Alarmstellung und die LEDs leuchten, bis die RESET-Taste betätigt oder die Versorgungsspannung unterbrochen wurde. Mit der TEST-Taste kann die Gerätefunktion geprüft werden.
Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.2.6 Anzahl der Reload-Zyklen vorgeben Bei nur zeitweise auftretenden aber wiederkehrenden Fehlern im überwach- ten System und ausgeschaltetem Fehlerspeicher M würden die Alarm-Relais...
Funktion Ansprechverzögerung on1/2 Bei Unter- oder Überschreiten eines Ansprechwerts benötigt das Differenz- strom-Überwachungsgerät bis zur Ausgabe des Alarms die Ansprechzeit t Eine eingestellte Ansprechverzögerung t (0…10 s) addiert sich zur gerä- on1/2 tebedingten Ansprecheigenzeit t und zögert die Signalisierung hinaus (Ge- samtverzögerung t Um die nach AS/NZS 2081:2011 geforderte Abschaltzeit von ≤...
Funktion 3.2.12 Löschbarer Historienspeicher In diesem Speicher wird der erste auftretende Alarmwert registriert. Der Spei- cher ist über das Menü HiS löschbar. 3.2.13 Externe, kombinierte Test- bzw. Reset-Taste T/R Reset = Betätigen des externen Tasters < 1,5 s Test = Betätigen des externen Tasters > 1,5 s 3.2.14 Fehlerspeicher Er kann aktiviert, deaktiviert oder in den Continuous-Mode (con) geschaltet werden.
Montage und Anschluss 4. Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ...
Montage und Anschluss 1. Montage auf Hutschiene Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. Schraub-Befestigung Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich, s. Bestellinformation) mittels Werkzeug in eine über das Gehäuse hin- aus ragende Position.
Bedienung und Einstellung 5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Dis- play-Elemente. Ele- Genutzte Display-Elemente Funktion ment Reload-Funktion bei Memory = off (L = I.) Ansprechwert I in mA Δn2 (Alarm 2, Hauptalarm) Ansprechwert I in % von I Δn1...
Bedienung und Einstellung 5.2 Funktion der Bedienelemente Ele- Gerätefront Funktion ment leuchtet konstant: Betriebs-LED, blinkt: grün Systemfehler oder Störung der Anschlussüberwachung LED Alarm 1 leuchtet ( gelb): AL1, Ansprechwert 1 erreicht Δ LED Alarm 2 leuchtet (gelb): AL1 AL2 Ansprechwert 2 erreicht Δ...
Bedienung und Einstellung 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter. In der Spalte Menüpunkt wurde eine Display-nahe Dar- stellung verwendet. Über die Untermenüs r1, r2 können den Alarm-Relais K1, K2 verschiedene Alarm-Kategorien zugeordnet werden. Dies geschieht über das Aktivieren oder Deaktivieren der jeweiligen Funktion.
Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung t on 1 Ansprechverzögerung K1 t on 2 Ansprechverzögerung K2 (Zeitsteue- rung) Anlaufverzögerung t off Rückfallverzögerung K1/K2 Bereichsumschaltung: I 12 Hoch, Fensterfunktion, Niedrig Parametereinstellung über (Geräte- Passwort steuerung) Werkseinstellung aus- führen Funktion gesperrt...
Bedienung und Einstellung 5.6 Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts I1 (I ) beschrie- Δn1 ben. Vorausgesetzt wird, dass im Menü SEt/I12 der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung). So gehen Sie vor: 1. Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL.
Bedienung und Einstellung 5.6.2 Fehlerspeicher und Arbeitsweise der Alarm-Relais einstellen Fehlerspeicher auf den Modus con umstellen Alarm-Relais K1 auf Arbeitsstrom-Betrieb (n.o.) einstellen Anzahl der Reload-Zyklen einstellen > 1,5 s RCMA423AS_D00157_02_M_XXDE/09.2021...
Bedienung und Einstellung 5.6.3 Alarm-Kategorien den Alarm-Relais zuordnen K1 (r1) und K2 (r2) können folgende Meldungen zugeordnet werden: Gerätefehler Verletzung von Ansprechwert I1 Verletzung von Ansprechwert I2 Test Ab Werk signalisiert K1 (r1): Verletzung von Ansprechwert I2 K2 (r2): Gerätefehler Alarm-Relais K1: Kategorie Gerätefehler deaktivieren >...
Bedienung und Einstellung Alarm-Relais K1: Kategorie Ansprechwert I2 aktivieren > 1,5 s Alarm-Relais K1: Kategorie „Alarm durch Gerätetest“ deaktivieren > 1,5 s Das Deaktivieren eines Alarm-Relais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den betreffenden Wechsler! Ein Alarm wird nur noch durch die WARNUNG jeweilige Alarm-LED (AL1/AL2) angezeigt! RCMA423AS_D00157_02_M_XXDE/09.2021...
Bedienung und Einstellung 5.6.4 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: Ansprechverzögerung t (0…10 s) für K1, sowie t (0…10 s) für K2 Anlaufverzögerung t (0…10 s) beim Gerätestart Gemeinsame Rückfallverzögerung t (0…300 s) für K1, K2. Die Einstel- ...
Bedienung und Einstellung 5.6.5 Umschalten von Überstrom- auf Unterstrombetrieb oder Fensterbetrieb Die Umschaltung der Betriebsart erfolgt im Menü SEt/I 12 mit den Parametern HI, Lo und In. Ab Werk ist der Überstrombetrieb (HI) eingestellt. Von Überstrom-Betrieb auf Fensterbetrieb wechseln Mit diesem Menüpunkt wählen Sie aus, ob die Ansprechwerte des Geräts für den Überstrom- (HI) oder den Unterstrom-Betrieb (Lo) gelten.
Bedienung und Einstellung Werkseinstellung wiederherstellen ..5.6.7 Abfrage von Geräteinformationen Hiermit fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine kön- nen Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswäh- len.
Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig Bei Fehlercodes > 02 Maßnahme: Reset durchführen. Gerät auf die Werkseinstel- E… lung zurücksetzen. Der Fehlercode löscht sich nach Beseiti- gung des Fehlers selbsttätig. Falls der Fehler weiter besteht, Kontakt zum Bender-Service aufnehmen RCMA423AS_D00157_02_M_XXDE/09.2021...
Daten Anschlussart..........................Federklemmen Anschlussvermögen Starr ........................0,2…2,5 mm ( AWG 24…14) Flexibel ohne Aderendhülse ................0,75…2,5 mm (AWG 19…14) Flexibel mit Aderendhülse ................0,2…1,5 mm ( AWG 24…16) Abisolierlänge ..............................10 mm Öffnungskraft ................................50 N Testöffnung, Durchmesser ..........................2,1 mm Sonstiges Betriebsart ..............................
Daten 6.5 Bestellangaben RCMA423AS-D-1 RCMA423AS-D-2 Ansprechbereich 100 mA…5 A 100 mA…5 A Δn Bemessungsfrequenz 0…1000 Hz 0…1000 Hz DC 9,6…94 V / DC 70…300 V / Versorgungsspg. AC 42…460 Hz, AC 42…460 Hz, 16…72 V 70…300 V Art.-Nr. : B74043045 B74043046 (B7…...
