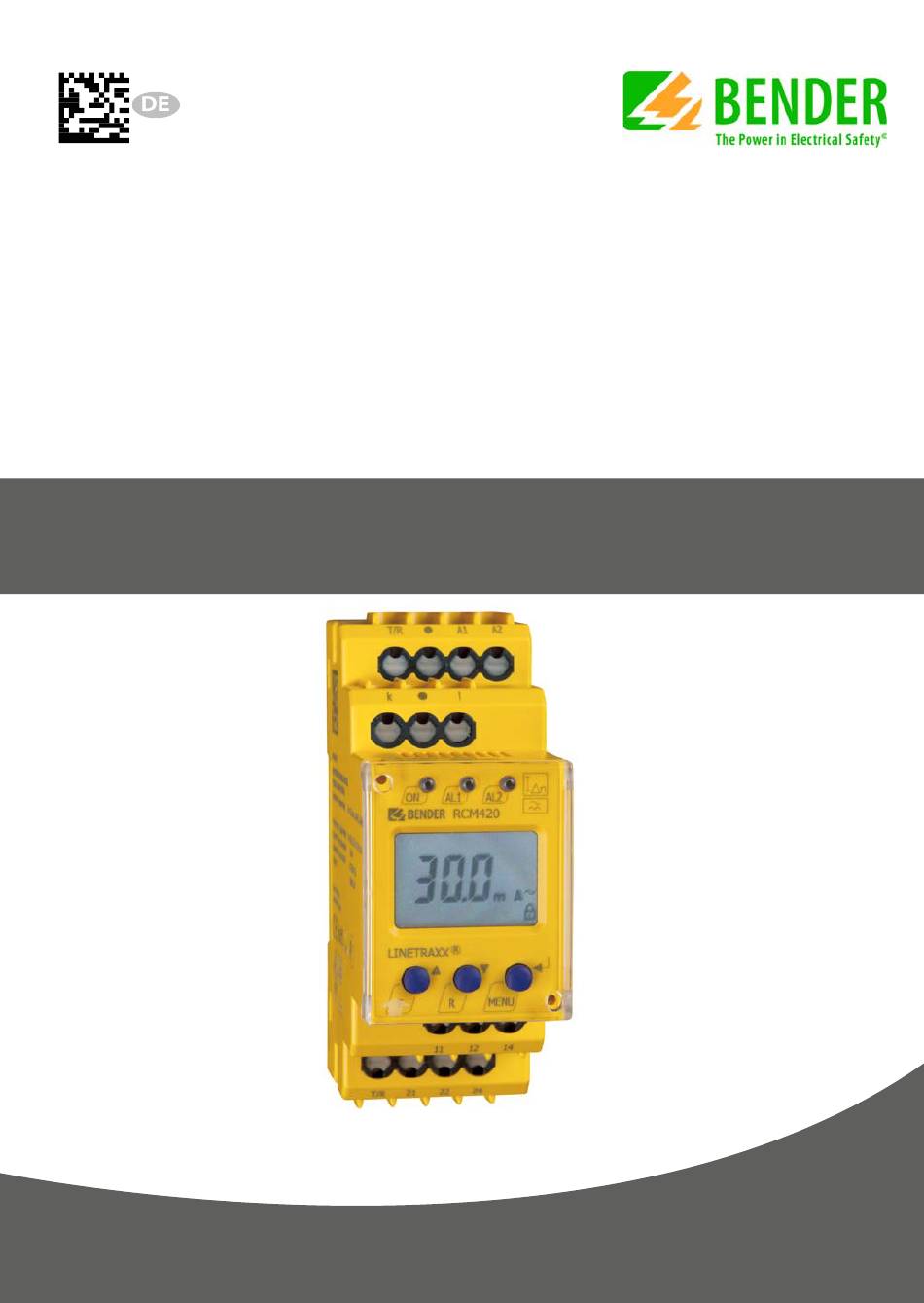

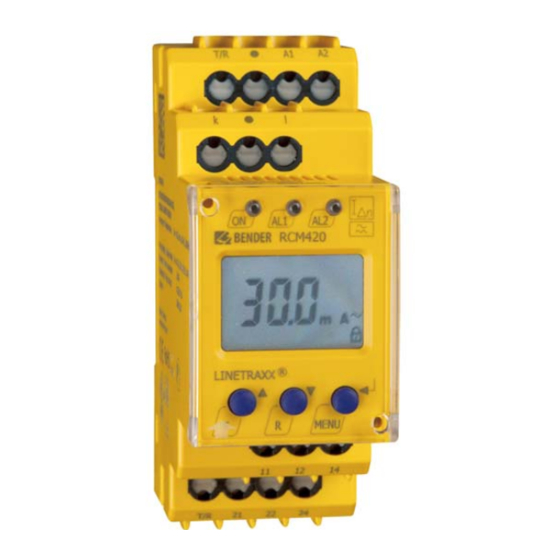

- Seite 1 Handbuch RCM420 Differenzstrom-Überwachungsgerät zur Überwachung von AC-Strömen in TN- und TT-Systemen Software: D240 V1.2x RCM420_D00057_03_M_XXDE/03.2021 Handbuch DE...
- Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 7 Hinweise zur Benutzung des Handbuchs ..........7 Technische Unterstützung: Service und Support ......... 8 1.2.1 First-Level-Support ..................8 1.2.2 Repair-Service ....................8 1.2.3 Field-Service ....................... 9 Schulungen ......................9 Lieferbedingungen ..................9 Kontrolle, Transport und Lagerung ............10 Gewährleistung und Haftung .............. - Seite 4 Inhaltsverzeichnis 3.2.10 Passwort-Schutz (on, OFF) ................. 17 3.2.11 Werkseinstellung FAC .................. 17 3.2.12 Löschbarer Historienspeicher ..............17 3.2.13 Externe, kombinierte Test- bzw. Reset-Taste T/R ....... 17 3.2.14 Fehlerspeicher ....................17 3.2.15 Zusätzlicher er Messstromwandler ............18 4. Montage und Anschluss ................19 5.
- Seite 5 Inhaltsverzeichnis Technische Daten ..................40 Normen, Zulassungen und Zertifizierungen ........44 Bestellangaben ....................44 Änderungshistorie Dokumentation ............46 INDEX ........................47 RCM420_D00057_03_M_XXDE/03.2021...
-
Seite 7: Wichtig Zu Wissen
Wichtig zu wissen 1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet. -
Seite 8: Technische Unterstützung: Service Und Support
Wichtig zu wissen Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt kei- nerlei Haftung für Personen- oder Sachschäden, die sich aus Fehlern oder Irr- tümern in diesem Handbuch herleiten. 1.2 Technische Unterstützung: Service und Support Für die Inbetriebnahme und Störungsbehebung bietet Bender an:... -
Seite 9: Field-Service
**Mo-Do 07:00 - 16:00 Uhr, Fr 07:00 - 13:00 Uhr 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender.de > Fachwissen > Seminare. -
Seite 10: Kontrolle, Transport Und Lagerung
Kontrollieren Sie die Versand- und Geräteverpackung auf Beschädigungen und vergleichen Sie den Packungsinhalt mit den Lieferpapieren. Bei Trans- portschäden benachrichtigen Sie bitte umgehend Bender. Die Geräte dürfen nur in Räumen gelagert werden, in denen sie vor Staub, Feuchtigkeit, Spritz- und Tropfwasser geschützt sind und in denen die ange- gebenen Lagertemperaturen eingehalten werden. -
Seite 11: Entsorgung
Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender.de > Service & Support. RCM420_D00057_03_M_XXDE/03.2021... -
Seite 12: Sicherheitshinweise
Sicherheitshinweise 2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. -
Seite 13: Bestimmungsgemäße Verwendung
Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung Das wechsel- und pulsstromsensitive Differenzstrom-Überwachungsgerät RCM420 (Typ A) wird zur Fehler- bzw. Differenzstromüberwachung in geerde- ten Systemen (TN/TT) eingesetzt, in denen im Fehlerfall vorzugsweise eine Meldung ausgegeben werden soll, jedoch keine Abschaltung erfolgen darf. Außerdem können damit Einzelleiter überwacht werden, z. B. PE-Leiter, N-PE- Brücken oder PE-PAS-Brücken. -
Seite 14: Funktion
Funktion 3. Funktion 3.1 Gerätemerkmale Wechsel- und pulsstromsensitives Differenzstrom-Überwachungsgerät Typ A nach DIN EN 62020 Einstellbare Schalthysterese Effektivwertmessung Anlauf-, Ansprech- und Rückfallverzögerung Messwertanzeige über multifunktionales LC-Display Signalisierung von Alarmen über LEDs (AL1, AL2) und Wechsler (K1/K2) ... -
Seite 15: Anschlussüberwachung
Funktion Ist die Fehlerspeicherung aktiviert, bleiben die Alarmrelais in Alarmstellung und die LEDs leuchten, bis die RESET-Taste betätigt oder die Versorgungs- spannung unterbrochen wurde. Mit der TEST-Taste kann die Gerätefunktion geprüft werden. Die Geräteparametrierung erfolgt über das LC-Display und die frontseitigen Bedientasten und kann durch ein Passwort geschützt wer- den. -
Seite 16: Funktionsstörung
Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.2.6 Anzahl der Reload-Zyklen vorgeben Bei nur zeitweise auftretenden aber wiederkehrenden Fehlern im überwach- ten System und ausgeschaltetem Fehlerspeicher M würden die Alarm-Relais... -
Seite 17: Rückfallverzögerung Off
Funktion Rückfallverzögerung Nach Wegfall des Alarms und deaktivierter Fehlerspeicherung erlöschen die Alarm-LEDs und schalten die Alarm-Relais in ihren Ausgangszustand zurück. Mit Hilfe der Rückfallverzögerung (0…99 s) wird die Signalisierung des Alarm- zustands für die eingestellte Dauer aufrechterhalten. 3.2.9 Differenzstrom-Überwachung im Fensterbetrieb Durch Umschaltung des Messverfahrens in den Fensterbetrieb (SEt / In) löst das Gerät bei Verlassen des Bereichs, der durch die Ansprechwerte I1 und I2 gebildet wird, einen Alarm aus;... -
Seite 18: Zusätzlicher Er Messstromwandler
Funktion 3.2.15 Zusätzlicher er Messstromwandler Für Anwendungen, in denen Differenzströme von mehr als 10 A auftreten, kann ein zweiter externer Wandler kaskadiert werden. Dessen Übersetzungs- verhältnis kann im Menü SEt mit dem Korrekturfaktor n angepasst wer- den. RCM420_D00057_03_M_XXDE/03.2021... -
Seite 19: Montage Und Anschluss
Montage und Anschluss 4. Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ... - Seite 20 Montage und Anschluss Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten un- teren Seite aufzuklappen. 1. Montage auf Hutschiene: Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. Schraub-Befestigung: Bringen Sie die rückseitigen Montageclips (2.
-
Seite 21: Anschluss Eines Zusätzlichen Kaskadierten Messstromwandlers
Übersetzungsverhältnis von X = 100 (500 A / 5 A). Das bedeutet beim kleins- ten einstellbaren Ansprechwert des RCM420 von 10 mA, dass auf der Primär- seite des verbraucherseitigen Wandlers ein Strom von 1 A gerade noch erfasst werden kann. Um den erfassbaren Wert auf 100 mA senken zu können, sind 10 Windungen des Anschlusskabels durch den RCM-seitigen Wandler zu füh-... -
Seite 22: Bedienung Und Einstellung
Bedienung und Einstellung 5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Display-Elemente. Ele- Genutzte Display-Elemente Funktion ment Reload-Funktion bei Memory = off (L = I.) Übersetzungsfaktor für zweiten externen Messstromwandler Ansprechwert I in mA Δn2 (Alarm 2, Hauptwarnung) Ansprechwert I... -
Seite 23: Funktion Der Bedienelemente
Bedienung und Einstellung 5.2 Funktion der Bedienelemente Ele- Gerätefront Funktion ment leuchtet konstant: Betriebs-LED, blinkt: grün Systemfehler oder Störung der Anschlussüberwachung AL1 AL2 LED Alarm 1 leuchtet ( gelb): AL1, Ansprechwert 1 erreicht Δn1 LED Alarm 2 leuchtet (gelb): Ansprechwert 2 erreicht Δn2 13 m A fließen durch den Mess- 13 mA... -
Seite 24: Menüstruktur
Bedienung und Einstellung 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter. In der Spalte Menüpunkt wurde eine Display-nahe Dar- stellung verwendet. Über die Untermenüs r1, r2 können den ALARM-Relais K1, K 2 verschiedene ALARM-Kategorien zugeordnet werden. Dies geschieht über das Aktivieren oder Deaktivieren der jeweiligen Funktion. -
Seite 25: Display Im Standard-Betrieb
Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung Bereichsumschaltung: I 12 Hoch (HI), Fensterfunktion (Geräte- (In), Niedrig (Lo) steuerung) Übersetzungsverhältnis für zweiten externen Messstrom- wandler Parametereinstellung über Passwort Werkseinstellung ausführen Funktion gesperrt Software-Version ausgeben Historienspeicher für ersten Alarmwert, löschbar 5.4 Display im Standard-Betrieb In der Werkseinstellung wird der aktuell gemessene Differenzstrom ange-... -
Seite 26: Display Im Menü-Betrieb
Bedienung und Einstellung 5.5 Display im Menü-Betrieb Parameter abfragen und einstellen: Übersicht Menü- Einstellbarer Parameter punkt Ansprechwerte abfragen und einstellen: – Differenzstrom I2 (I ) (AL2) Δn2 – Differenzstrom I1 (I ) (AL1) Δn1 – Hysterese der Ansprechwerte: % Hys Fehlerspeicher und Alarm-Relais konfigurieren: –... - Seite 27 Bedienung und Einstellung Menü-Struktur t > 1,5 s t > 1,5 s t < 1,5 s t > 1,5 s t < 1,5 s RCM420_D00057_03_M_XXDE/03.2021...
-
Seite 28: Einstellen Der Parameter
Bedienung und Einstellung 5.6 Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts I1 (I ) beschrie- Δn1 ben. Vorausgesetzt wird, dass im Menü SEt/I12 der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung). So gehen Sie vor: 1. Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL. - Seite 29 Bedienung und Einstellung Ansprechwert I2 erhöhen (Hauptalarm Überstrom) > > > > Ansprechwert I1 erhöhen (Vorwarnung Überstrom) > > > > > Ansprechwert Hysterese einstellen > RCM420_D00057_03_M_XXDE/03.2021...
-
Seite 30: Fehlerspeicher Und Arbeitsweise Der Alarm-Relais Einstellen
Bedienung und Einstellung 5.6.2 Fehlerspeicher und Arbeitsweise der Alarm-Relais einstellen Fehlerspeicher auf den Modus con umstellen Alarm-Relais K1 auf Arbeitsstrom-Betrieb (n.o.) einstellen Anzahl der Reload-Zyklen einstellen > 1,5 s RCM420_D00057_03_M_XXDE/03.2021... -
Seite 31: Alarm-Kategorien Den Alarm-Relais Zuordnen
Bedienung und Einstellung 5.6.3 Alarm-Kategorien den Alarm-Relais zuordnen Den Alarm-Relais K1 (r1, 1) und K2 (r2, 2) können Überstrom-, Unterstrom- und geräteeigene Fehler des Differenzstrom-Überwachungsgeräts zugeordnet werden. Ab Werk signalisieren K1 und K2 Vorwarnung und Hauptalarm bei Überstrom und geräteeigenem Fehler. Alarm-Relais K1: Kategorie Gerätefehler deaktivieren >... -
Seite 32: Alarm-Relais K1: Kategorie Ansprechwert I2 Aktivieren
Bedienung und Einstellung Alarm-Relais K1: Kategorie Ansprechwert I2 aktivieren > 1,5 s Alarm-Relais K1: Kategorie „Alarm durch Gerätetest“ deaktivieren > 1,5 s Das Deaktivieren eines Alarm-Relais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den betreffenden Wechsler! Ein Alarm wird nur noch durch die VORSICHT jeweilige Alarm-LED (AL1/AL2) angezeigt! RCM420_D00057_03_M_XXDE/03.2021... -
Seite 33: Verzögerungszeiten Einstellen
Bedienung und Einstellung 5.6.4 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: Ansprechverzögerung t (0…10 s) für K1, sowie t (0…10 s) für K2 Anlaufverzögerung t (0…10 s) beim Gerätestart gemeinsame Rückfallverzögerung t (0…99 s) für K1, K2. Die Einstel- ... -
Seite 34: Umschalten Von Überstrom- Auf Unterstrom- Oder Fensterbetrieb
Bedienung und Einstellung 5.6.5 Umschalten von Überstrom- auf Unterstrom- oder Fenster- betrieb Die Umschaltung der Betriebsart erfolgt im Menü SEt/I 12 mit den Parametern HI, Lo und In. Ab Werk ist der Überstrombetrieb (HI) eingestellt. Von Überstrom-Betrieb auf Fensterbetrieb wechseln Mit diesem Menüpunkt wählen Sie aus, ob die Ansprechwerte des Geräts für den Überstrom- (HI) oder den Unterstrom-Betrieb (Lo) gelten. -
Seite 35: Werkseinstellung Und Passwort-Schutz
Bedienung und Einstellung 5.6.7 Werkseinstellung und Passwort-Schutz Mit Hilfe dieses Menüs können Sie den Passwort-Schutz einschalten, das Pass- wort ändern oder den Passwort-Schutz abschalten. Außerdem können Sie das Gerät auf die Werkseinstellungen zurücksetzen. a) Passwortschutz aktivieren >1,5 s b) Passwort ändern >1,5 s RCM420_D00057_03_M_XXDE/03.2021... -
Seite 36: Passwortschutz Deaktivieren
Bedienung und Einstellung c) Passwortschutz deaktivieren >1,5 s Werkseinstellung wiederherstellen ..5.6.8 Abfrage von Geräteinformationen (Beispiel) Hiermit fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine kön- nen Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswäh- len. -
Seite 37: Abfrage Des Historienspeichers
Bedienung und Einstellung 5.6.9 Abfrage des Historienspeichers Der Historienspeicher wird über das Menü HiS angewählt. Mit den Aufwärts- oder Abwärtstasten wechseln Sie zur nächsten Anzeige. Blinken Clr und M kann mit Enter der Historienspeicher gelöscht werden. < 5.7 Inbetriebnahme Vor der Inbetriebnahme ist der ordnungsgemäße Anschluss des Differenzstrom-Überwachungsgeräts zu überprüfen. -
Seite 38: Daten
Daten 6. Daten Werkseinstellung Ansprechwert Überstrom I1 (Vorwarnung) 15 mA (50 % von I2) Ansprechwert Überstrom I2 30 mA (Hauptalarm) 15 % Hysterese aktiviert (on) Fehlerspeicher M Ruhestrom-Betrieb Arbeitsweise K1/K2 (n.c.) Anlaufverzögerung t = 0,5 s Ansprechverzögerung = 1s = 0 s Rückfallverzögerung = 1 s Wandler-Korrekturfaktor n (n... -
Seite 39: Fehlercodes
Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig. Bei Fehlercodes > 02 Maßnahme: Reset durchführen. Gerät auf die Werkseinstellung E… zurücksetzen. Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig. Falls der Fehler weiter besteht, Kontakt zum Bender-Service aufnehmen. RCM420_D00057_03_M_XXDE/03.2021... -
Seite 40: Technische Daten
Daten 6.3 Technische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 RCM420-D-1 Bemessungsspannung ........................100 V Überspannungskategorie/ Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................2,5 kV RCM420-D-2 Bemessungsspannung ........................250 V Überspannungskategorie/ Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................4 kV Versorgungsspannung RCM420-D-1 Versorgungsspannungsbereich ............AC 24…60 V / DC 24…78 V Arbeitsbereich Versorgungsspannung .......... - Seite 41 ......................... 0…10 m Schirmleitung ≥ 0,75 mm .......................... 0…40 m Empfohlene Leitung (geschirmt, Schirm einseitig an Klemme l des RCM420 und nicht erden) ........J-Y(St)Y min. 2 x 0,8 Anschluss ............................Schraubklemmen Anzeigen, Speicher Anzeigebereich Messwert ........................3 mA…16 A Anzeigeabweichung vom Messwert ....................±15 % / ± 2 digit Messwertspeicher für Alarmwert ....................
- Seite 42 Daten Schaltglieder Schaltglieder ............................2 x 1 Wechsler Arbeitsweise ....................Ruhestrom/Arbeitsstrom (Ruhestrom)* Elektrische Lebensdauer bei Bemessungsbedingungen ..............10000 Schaltspiele Kontaktdaten nach IEC 60947-5-1 Gebrauchskategorie AC-13 AC-14 DC-12 DC-12 DC-12 Bemessungsbetriebsspannung ........... 230 V..230 V .... 24 V ..110 V ..220 V Bemessungsbetriebsspannung UL........
-
Seite 43: Anschluss
Daten Anschluss Für UL-Anwendungen: Kupferleitungen ......................mindestens 60/70 °C Anschlussart ........................Schraubklemmen Anschlussvermögen: Starr / flexibel .................... 0,2…4 / 0,2…2,5 mm (AWG 24…12) Mehrleiteranschluss (2 Leiter gleichen Querschnitts): Starr / flexibel ........................0,2…1,5 / 0,2…1,5 mm Abisolierlänge ..............................8…9 mm Anzugsdrehmoment..........................0,5…0,6 Nm Anschlussart.......................... -
Seite 44: Normen, Zulassungen Und Zertifizierungen
Daten 6.4 Normen, Zulassungen und Zertifizierungen 6.5 Bestellangaben RCM420-D-1 RCM420-D-2 Ansprechbereich 10 mA…10 A Δn Bemessungsfrequenz 42…2000 Hz Messstromwandler Serie CTAC…, WR…, WS… DC 70…300 V / DC 9,6 V…94 V / Versorgungsspg. AC 42…460 Hz, AC 42…460 Hz, 16…72 V 70…300 V... - Seite 45 70 x 175 WR70x175 B98080609 rechteckig D00076 115 x 305 WR115x305 B98080610 20 x 30 WS20x30 B98080601 teilbar 50 x 80 WS50x80 B98080603 D00077 80 x 120 WS80x120 B98080606 Zubehör RCM420 Montageclip für Schraubmontage (1 Stück je Gerät)................B 9806 0008 RCM420_D00057_03_M_XXDE/03.2021...
-
Seite 46: Änderungshistorie Dokumentation
Daten 6.6 Änderungshistorie Dokumentation Dokumenten- Datum Zustand/Änderungen version 03.2021 Redaktionelle Überarbeitung Begriffe Vorwarnung + Hauptalarm Kapitel 4.: Anschlussbild Kapitel 6.3: Min. Kontaktbelastung Kapitel 6.3: Bestelldaten Wandler CTAC… Hinzugefügt Kapitel 6.4: UKCA-Logo RCM420_D00057_03_M_XXDE/03.2021... -
Seite 47: Index
INDEX Einstellbare Parameter, Liste 24 Enter-Taste 23 Anlaufverzögerung t 16 Anschluss eines zusätzlichen kaskadierten Fehlercodes 39 Messstromwandlers 21 Fensterbetrieb 34 Anschlussplan 20 Funktionsbeschreibung 14 Ansprechverzögerung ton 16 Funktionsstörung 16 Ansprechwerte einstellen - Hysterese 29 - Überstrom (> I) 28 Genutzte Display-Elemente 22 Anzahl der Reload-Zyklen einstellen 30 Gerätemerkmale 14 Arbeiten an elektrischen Anlagen 12... - Seite 48 Alarmwert) 25 Selbsttest, automatisch 15 - InF (Hard- und Software-Version) 25 Selbsttest, manuell 15 - out (Ausgabesteuerung) 24 Service 8 - Set (Gerätesteuerung 25 Support 8 - t (Zeitsteuerung) 24 Menübetrieb starten 23 Test-Taste 23 Menüstruktur, Übersicht 24 Montage 19 Montage und Anschluss 21 Werkseinstellung 17 Parameter abfragen und einstellen, Über-...
