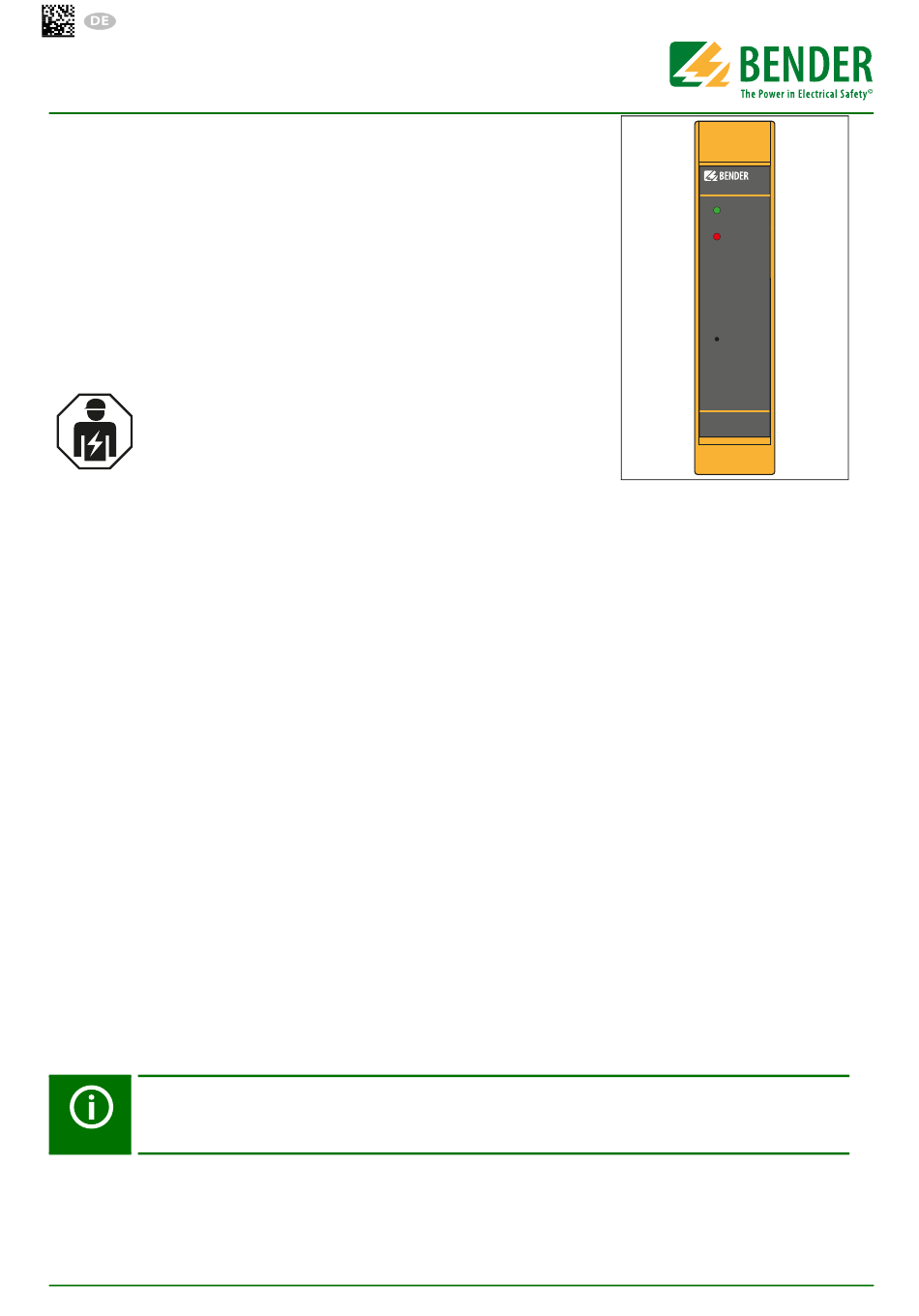

Handbuch
RCMB613
Allstromsensitives Differenzstrom-Überwachungsgerät
Bestimmungsgemäße Verwendung
Das allstromsensitive Differenzstromüberwachungsgerät RCMB613 wird zur
Fehlerstromüberwachung von Ladestationen für Elektrofahrzeuge einge-
setzt, in denen Gleich- oder Wechselfehlerströme auftreten können, deren
Betrag dauernd größer Null sein kann.
Anwendbare Normen: IEC 61851-1 und UL2231 als CCID20.
Sicherheit
Für die Benutzung des Geräts ist besondere Fachkunde
erforderlich.
Beachten Sie unbedingt die bestehenden Sicherheits-
vorschriften!
Bestandteil der Gerätedokumentation sind neben diesem Handbuch die beiliegenden „Sicherheitshinweise
für Bender-Produkte".
Funktionsbeschreibung
Die Differenzstromüberwachung der Ladestation erfolgt über einen extern angeschlossenen Messstrom-
wandler. Wird das Fehlerstromüberwachungsgerät in der Einstellung „UL" betrieben, wertet es den Effek-
tivwert des Fehlerstroms aus. In der Einstellung „IEC" ermittelt das Überwachungsgerät den Effektivwert und
den Gleichanteil des Fehlerstroms.
Bei einer Ansprechwertüberschreitung schaltet der Schaltausgang und unterbricht so den Ladevorgang.
Außerdem ist das Gerät in der Lage, verschweißte Hauptkontakte eines externen Lastschalters (Relais oder
Schütz) zu erkennen. Ebenso überwacht es das Vorhandensein der Netzspannung (Ladespannung).
Eine Auswahlmöglichkeit der Ansprechwerte nach den Normen IEC 61851-1 bzw. UL2231 als CCID20 steht am
Gerät durch einen Taster in der Frontblende zur Verfügung.
Gerätetest: Beim Gerätetest erzeugt das Gerät einen Prüfstrom. Die Höhe des Prüfstroms ist so ausgelegt, dass
bei einwandfreier Funktion eine Ansprechwertüberschreitung stattfindet und deshalb eine Auslösung des
Schaltausgangs erfolgt.
Ladevorgang: Vor jedem Ladevorgang muss der externe Ladekontrollregler die Funktionsprüfung des
RCMB613 anstoßen. Dabei ist es notwendig, dass der Ladevorgang deaktiviert ist. Die regelmäßige Prüfung
erhöht die Sicherheit des Ladevorgangs und verhindert Langzeitdriften der Differenzstrommessung.
Systemfehler: Das Gerät schaltet bei einem Gerätefehler oder einem verschweißten Kontakt des externen
Lastschalters die Verbindung zwischen Ladekontrollregler und angeschlossenem Fahrzeug (Control Pilot) ab
und unterbricht so den Ladevorgang. Der Systemfehler wird zusätzlich an den Ladekontrollregler gemeldet.
Messstromwandler: Der Messstromwandler ist magnetisch abgeschirmt, damit externe Störungen die Diffe-
renzstrommessung nicht beeinflussen können.
Das RCMB613 kann nur mit angeschlossenem Wandler in Betrieb genommen werden.
RCMB613_D00277_01_M_XXDE/10.2018

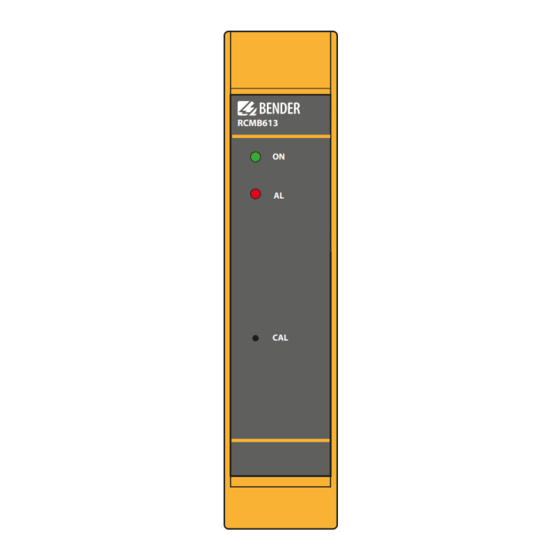

RCMB613
ON
AL
CAL
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bender RCMB613
Inhaltszusammenfassung für Bender RCMB613
- Seite 1 Schaltausgangs erfolgt. Ladevorgang: Vor jedem Ladevorgang muss der externe Ladekontrollregler die Funktionsprüfung des RCMB613 anstoßen. Dabei ist es notwendig, dass der Ladevorgang deaktiviert ist. Die regelmäßige Prüfung erhöht die Sicherheit des Ladevorgangs und verhindert Langzeitdriften der Differenzstrommessung. Systemfehler: Das Gerät schaltet bei einem Gerätefehler oder einem verschweißten Kontakt des externen Lastschalters die Verbindung zwischen Ladekontrollregler und angeschlossenem Fahrzeug (Control Pilot) ab und unterbricht so den Ladevorgang.
-
Seite 2: Entriegelung Des Ct-Steckers
Wird der CT-Stecker zu fest herausgezogen, kann das Gehäuse mitsamt der inneren Bauteile be- schädigt werden. VORSICHT Nutzen Sie eine Spitzzange zum Entriegeln des CT-Steckers. Nachfolgend ist die Entriegelung des CT-Steckers dargestellt: Geräte-Elemente Oberseite 1 2 3 RCMB613 Front Unterseite Abb. 1: Geräte-Elemente RCMB613 RCMB613_D00277_01_M_XXDE/10.2018... -
Seite 3: Beschreibung
RCMB613 Front Element Beschreibung LED ON (grün) Betriebs-LED LED AL (rot) Alarm-LED Mit spitzem Gegenstand den Taster bedienen: Umschalten zwischen IEC 61851-1 und Umschalter CAL UL2231 als CCID20 (Details siehe Seite Tab. 1: Geräte-Elemente (Front) Bedeutung der LED-Anzeige LED ON LED AL... -
Seite 4: Unterseite
RCMB613 Unterseite Element Beschreibung Klemmenbelegung A1 (+12 V) Spannungsversorgung/ A2 (GND) 1 2 3 4 Schaltausgang Messstromwandler- anschluss Buchse „CT“ 1 2 3 4 Control Pilot • Tab. 4: Geräte-Elemente (Unterseite) • = nicht angeschlossen Die Kontakte A2 und S2 müssen gebrückt werden. - Seite 5 1: T/R wandler regler 2: GND 3: EN Err_Out 4: AL μC Control Pilot 5: ERR 1 2 3 4 6: VL Kontakt- überwachung 4 3 2 1 Kodierklemme 4 3 2 1 RCMB613 Oberseite Unterseite Abb. 3: Anschlussbild RCMB613 RCMB613_D00277_01_M_XXDE/10.2018...
-
Seite 6: Zulässige Leitungslängen
Zulässige Leitungslängen Folgende maximale Leitungslängen dürfen nicht überschritten werden: Leitung zu Länge Messstromwandler 1500 mm Spannungsversorgung < 500 mm Steuerleitung zw. Ladekontrollregler und RCMB613 < 500 mm Kontaktüberwachung < 500 mm Ansteuerung Lastschütz < 500 mm Tab. 6: Zulässige Leitungslängen Inbetriebnahme Vor der Inbetriebnahme ist eine Kontrolle des ordnungsgemäßen Anschlusses des Geräts erforderlich. -
Seite 7: Anforderung
Wenn Sie das RCMB auf IEC 61851-1 umstellen wollen, gehen Sie folgendermaßen vor: Versorgungsspannung RCMB613 ausschalten. Kodierklemme A: Brücke zwischen Pin 3 („X1“) und Pin 4 („X2“). Mit einem spitzen Gegenstand den frontseitigen Taster „CAL“ drücken und gedrückt halten. -
Seite 8: Betrieb
Differenzstrommessung Die Differenzstrommessung erfolgt allstromsensitiv. Schaltausgang S1 Der Schaltausgang S1 wird durch das RCMB613 aktiviert und steuert ein externes Schaltorgan (z. B. Lastschütz K0) an. Der Schaltausgang löst unter folgenden Voraussetzungen aus: Überschreiten des Ansprechwertes I durch einen Differenzstrom; parallel wird der Ausgang AL akti- Δn... -
Seite 9: Anmerkung
RCMB613 Spannungsdetektor Das RCMB613 erkennt, ob eine Spannung am Ausgang des externen Lastschützes K0 anliegt. Der Spannungs- detektor kann sowohl in einem Ein- als auch Zweileiter-Spannungssystem eingesetzt werden. EN-Funktion Das externe Schaltorgan (Lastschütz K0) kann direkt vom Ladekontrollregler abgeschaltet werden. Nach Abschaltung über den EN-Eingang ist ein Funktionstest des RCMB613 über den Eingang T/R nötig. -
Seite 10: Technische Daten
StartUp-Sequenz Nach Zuschalten der Versorgungsspannung (A1, A2) beginnt die Initialisierungsphase des RCMB613. Während dieser Phase führt das Gerät einen Selbsttest durch. Nach ca. 300 ms hebt das RCMB613 das Blockieren des Schaltausgangs auf (Ausgang AL). Das Zuschalten des externen Lastschützes K0 erfolgt vom Ladekontrollregler über den EN-Ausgang . - Seite 11 Der Ladekontrollregler schaltet den T/R-Eingang für 30 ms…1,2 s auf LOW. Sobald der T/R-Eingang zurück auf HIGH wechselt, startet das RCMB613 den Test, indem es für 1,4 s einen simulierten Fehlerstrom auf die Prüf- wicklung des Messstromwandlers schaltet. Da dieser simulierte Fehlerstrom größer als der Ansprechwert ist, wird das externe Lastschütz über den Schaltausgang S1 abgeschaltet.
- Seite 12 RCMB613 Bei fehlgeschagenem Funktionstest (vorhandener Fehler) sieht das Timingdiagramm so aus: Timingdiagramm TEST fehlgeschlagen Low active 30 ms ...1.2 s 1.4 s Testsignal I (TEST) Δ No exernal signal 0.1 s WeldCheck Procedure, No signal approx. 1.06 s 0.5 s...
- Seite 13 RCMB613 RESET-Sequenz Die RESET-Sequenz kann in zwei Fällen eingeleitet werden: 1. Nach Abschaltung des externen Lastschützes aufgrund eines Fehlerstroms. 2. Nach Durchführung eines Funktionstests, der über den Ladekontrollregler (Signal T/R) eingeleitet wurde. LowActive 1.2 s 300 ms Internal selftest procedure, No signal...
- Seite 14 RCMB613 Neuer Ladevorgang Nach der Unterbrechung eines Ladevorgangs durch den Schaltausgang S1 (EN = HIGH) startet der Ladekon- trollregler die TEST-Sequenz. Während dieser Zeit blockiert EN den Schaltausgang S1, so dass das externe Last- schütz nicht wieder zugeschaltet werden kann. Erst nach Ablauf einer erfolgreichen RESET-Sequenz gibt EN den Schaltausgang frei und ein neuer Ladevorgang kann beginnen.
-
Seite 15: Tabellarische Daten
RCMB613 Tabellarische Daten Isolationskoordination nach IEC 60664-1 Kontaktüberwachung/Spannungsdetektion Bemessungsspannung ..................................................250 V Überspannungskategorie/Verschmutzungsgrad ........................................... II/2 Bemessungs-Stoßspannung..................................................4 kV Spannungsfestigkeit................................................. 3,5 kV / 1 Minute Sichere Trennung zwischen den Klemmen ......................................B-A, B-C, B-D, B-E, B-F Einsatzbereich ................................................≤ 2000 m über NN... - Seite 16 RCMB613 Schalteinrichtung Control Pilot Ausführung ................................................. Relais 1 x Wechselkontakt Isolation (Funktionsisolierung) ................................................500 V Schaltvermögen................................................AC/DC 24 V, 100 mA Steuereingänge Ausführung ................................................LOW: aktivierter Zustand ...................................................HIGH: deaktivierter Zustand Schaltschwellen..................................................HIGH: < 13 V ......................................................... LOW: < 0,5 V Belastbarkeit U (max) ..................................................DC 12 V Eingangsstrom....................................................DC 10 mA...
-
Seite 17: Eigenschaft
RCMB613 Bestellangaben Eigenschaft Art.-Nr. Differenzstrom-Überwachungsgerät RCMB613 DC12 V B 9404 2461 Durchmesser 15 mm Wandler W15BS B 9808 0065 Anschlusslänge 1500 mm Durchmesser 15 mm Wandler W15BS-02 B 9808 0067 Anschlusslänge 180 mm Durchmesser 15 mm Wandler W15BS-03 B 9808 0068 Anschlusslänge 250 mm... - Seite 18 RCMB613 RCMB613_D00277_01_M_XXDE/10.2018...
- Seite 19 RCMB613 RCMB613_D00277_01_M_XXDE/10.2018...
- Seite 20 RCMB613 Alle Rechte vorbehalten. Nachdruck und Vervielfältigung nur mit Genehmigung des Herausgebers. Änderungen vorbehalten! © Bender GmbH & Co. KG Fotos: Bender Archiv Bender GmbH & Co. KG • • Londorfer Str. 65 35305 Grünberg Germany • • Postfach 1161 35301 Grünberg...
