Bedienung und Einstellung am Gerät

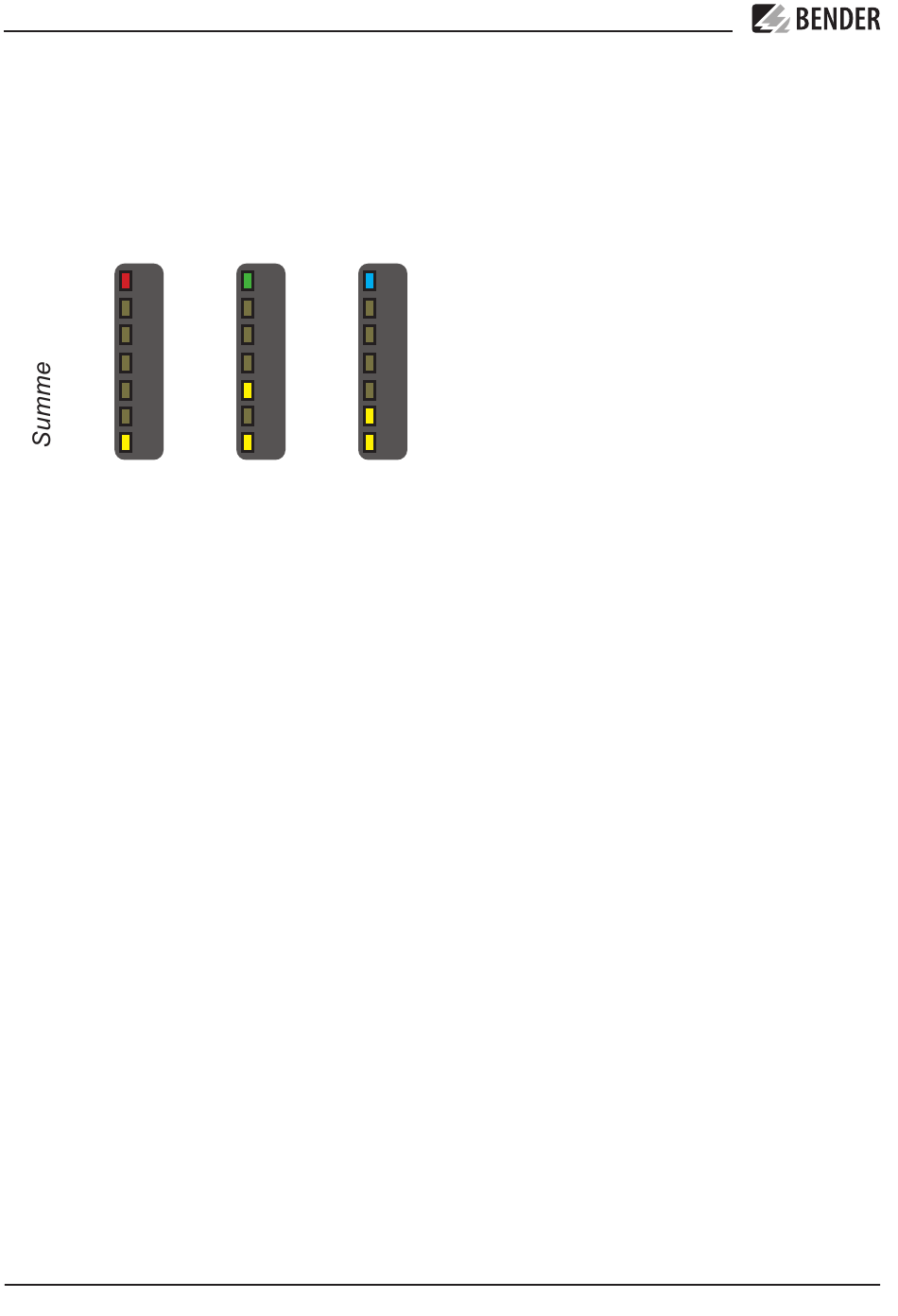

Die Darstellung der Adresswerte wird mittels BCD-Code vorgenommen.
Die Adresseingabe außerhalb des gültigen Adressbereichs ist nicht möglich. Wenn für den
Zeitraum von 5 Minuten keine Eingabe erfolgt, wird der Adressierungs-Modus automatisch verlas-
sen. Das Gerät übernimmt dann die aktuell eingestellte Modbus-Adresse.
x100
8
4
2
1
1
5.5.5. Oberwellenanalyse
Die 1. ...20. Harmonischen werden für jeden Kanal permanent berechnet (Register 4000...4079).
Zusätzlich wird permanent der entsprechende THD-Wert berechnet (Register 4080...4087). Ein
Auslesen dieser Werte ist daher jederzeit möglich.
Die Berechnung des vollen Spektrums von der 1. bis zur 400. Harmonischen sowie des zugehöri-
gen THD-Wertes erfolgt nur auf Anforderung für einen bestimmten Kanal. Die Berechnungsdauer
beträgt ca. 2 s.
Um die Berechnungen zu starten, muss in Register 4096 die Kanalnummer des Kanals geschrie-
ben werden, für den die Berechnung erfolgen soll. Sobald in Register 4097 daraufhin eine „1" aus-
gegeben wird, ist die Berechnung abgeschlossen und die Werte der 1. ...400. Harmonischen kön-
nen den Registern 4098...4448, der THD-Wert Register 4498 entnommen werden.
32
RCMS410_D00424_00_M_XXDE / 09.2022
Faktor
x10
x1
5
3
Aktuelle Adresse: 153
