Schnittstellen
4.2

Ausgang M+

M+ ist ein multifunktionaler Digital-/Analogausgang mit Bezug auf GND der Versorgungspannung
des Messsensors.

4.2.1 Digitalmodus

Einstellungen in Register 32500...32501

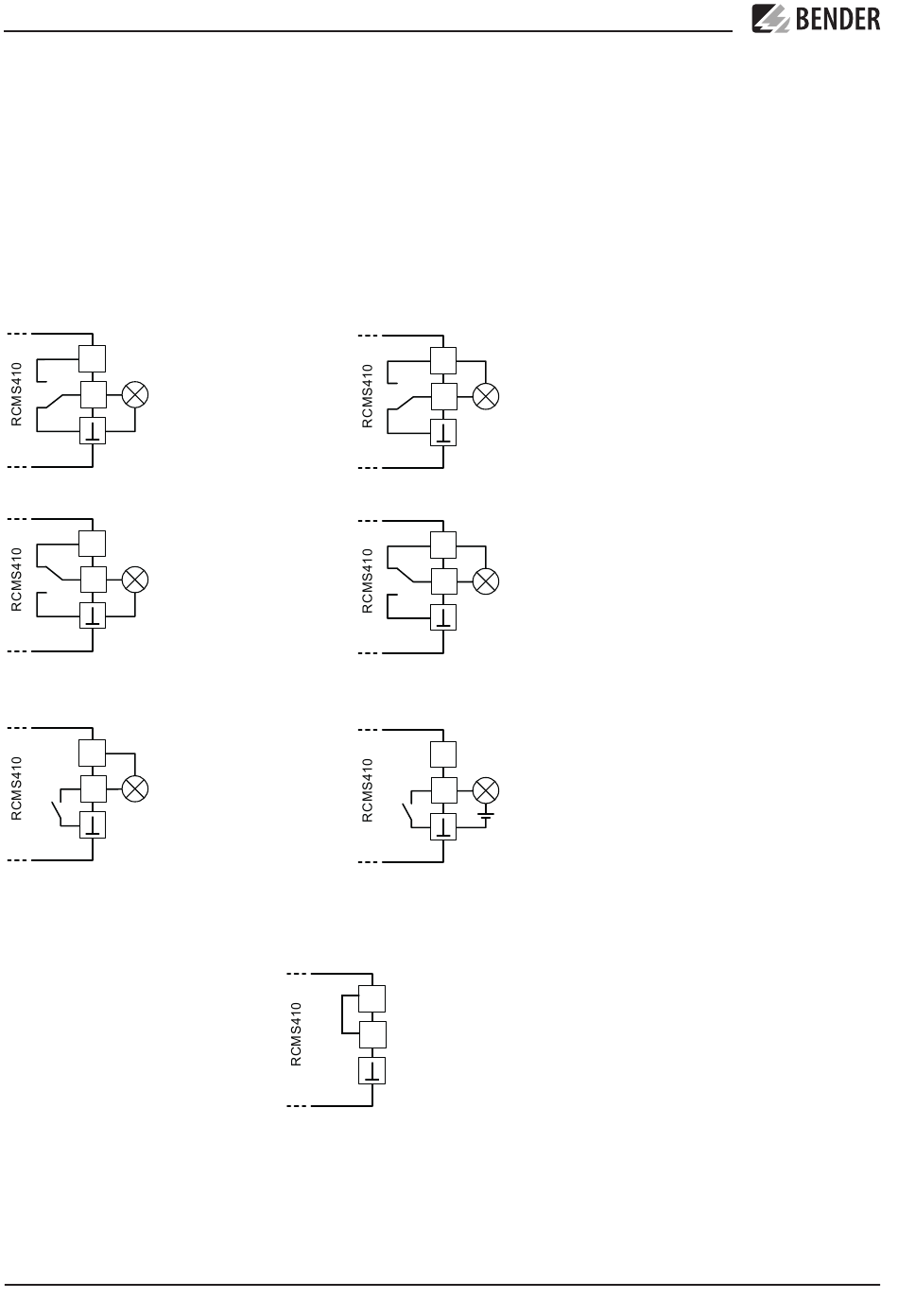

Folgende Einstellungen können dem Ausgang M+ im Digitalmodus zugewiesen werden:
High-Aktiv: Im aktiven Modus werden intern +24 V auf den Ausgang M+ geschaltet.
+
M+
Low-Aktiv: Im aktiven Modus wird das Potential GND auf den Ausgang M+ geschaltet.
+
M+
Im passiven Modus werden extern ≤ 32 V angeschlossen (siehe Technische Daten). Der Ausgang
schaltet das angelegte Potential auf GND.
+
M+
intern
Permanent High: Ausgang ist dauerhaft auf +24 V geschaltet. So kann beispielsweise ein zusätzli-
cher Bezug für den Digitaleingang erzeugt werden.
20 RCMS410_D00424_00_M_XXDE / 09.2022
oder
oder
oder
+
M+
+
M+
+
M+
+
M+
extern
I = 100 mA
in max
