4.4
Digitaleingang I
Einstellungen in Register 32000...32001
Der Digitaleingang „I" kann den Zustand eines potentialfreien Kontakts einlesen.
i
An den Eingang „I" dürfen nur Spannungen bis zu 3 V angelegt werden.
Der Digitaleingang „I" kann entweder einen Test, einen Reset oder die kombinierte Funktion T/R
auslösen (Register 32301). Die kombinierte Funktion T/R ist analog der Test- und Resetfunktion
der T/R-Taste auf der Front. Auch die ON-LED verhält sich identisch.
Kontakt schließen und innerhalb 1...3 s öffnen
Kontakt schließen und innerhalb 3...6 s öffnen
Kontakt schließen und nicht mehr öffnen (defekter Kontakt)
i
Die Funktionen NFC oder Adresseingabe werden über diesen Eingang nicht aktiviert.

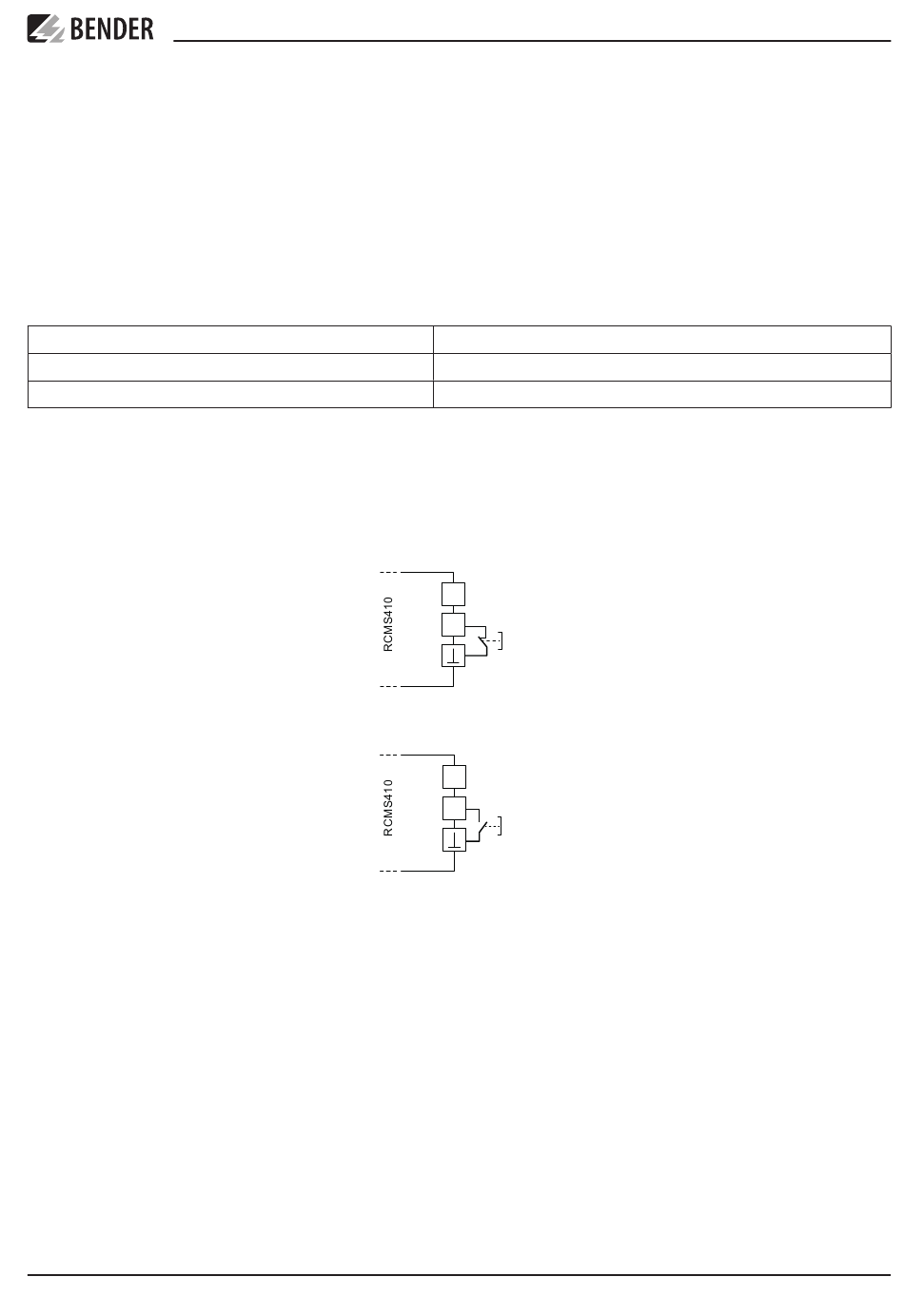

Folgende Einstellungen können dem Eingang I zugewiesen werden:
High-Aktiv: Ereignis wird ausgeführt, wenn der digitale Eingang einen Flankenwechsel von low
nach high erfährt.
Low-Aktiv: Ereignis wird ausgeführt, wenn der digitale Eingang einen Flankenwechsel von high
nach low erfährt.
i
Die Ansprech- und Rückfallverzögerung des Digitaleingangs ist auf jeweils 100 ms
festgelegt.
Aktivierung der Reset-Funktion
Aktivierung der Test-Funktion
Keine Funktionsänderung. Ein defekter Schalter kann sofort festgestellt werden!
+
I
+
I
RCMS410_D00424_00_M_XXDE / 09.2022
LINETRAXX® SmartDetect RCMS410
25
