• Der Hauptschalter O/I (siehe Fig. 24) wird nur betätigt, um den Ofen einzuschalten, ansonsten sollte er ausgeschaltet sein.
• Keine Verlängerung verwenden.
• Wenn das Versorgungskabel beschädigt ist, muss es von einem autorisierten Techniker ausgewechselt werden.
• Wenn der Ofen für längere Zeit nicht verwendet wird muss der Stecker aus der Steckdose an der Wand gezogen werden.
5.7

EINSTELLEN DES OFENS UND MESSEN DES UNTERDRUCKS

Dieser Ofen verfügt über eine Entnahmestelle an der Pelletkammer, um den Unterdruck in der Brennkammer messen und den
einwandfreien Betrieb feststellen zu können.
Dazu wie nachstehend beschrieben verfahren:
• Inspektionsabdeckung "C" auf der Rückseite des Ofens abbauen (siehe Fig. 25).
• Schraubenmutter "D" auf dem Boden der Pelletkammer, in der Nähe des Druckwächters, herausschrauben.
• Über einen kleinen Schlauch einen Digitaldruckwächter zum Messen des Unterdrucks anschließen (siehe Fig. 26).
• Die Förderschnecke mittels der entsprechenden Funktion beschicken.
• Den Ofen starten und "Flamme" auf Stufe 1 stellen (um einen Mindestzug gewährleisten zu können, dauert der Startvorgang
dieses Ofens 8 bis 10 Minuten).
• Die gemessenen Werte mit den Werten in der Tabelle vergleichen.
• Die Leistungsstufe alle 10 Minuten wechseln und abwarten, dass sich der Betrieb stabilisiert.
• Auf das Benutzer-Menü zugreifen und ggf. die Werte ändern.
Fig. 25 - Abnehmen der Inspektionsabdeckung
DATEN P1
Unterdruck - Tem-
peratur des Ofens 27 Pa - 108°C
6,5 kW
Zur Beachtung: Für eine gute Verbrennung müssen die Unterdruckwerte zwischen + -5 Pa und die Temperaturwerte zwischen
+ - 10°C liegen.
RONDO - FLUTE
3

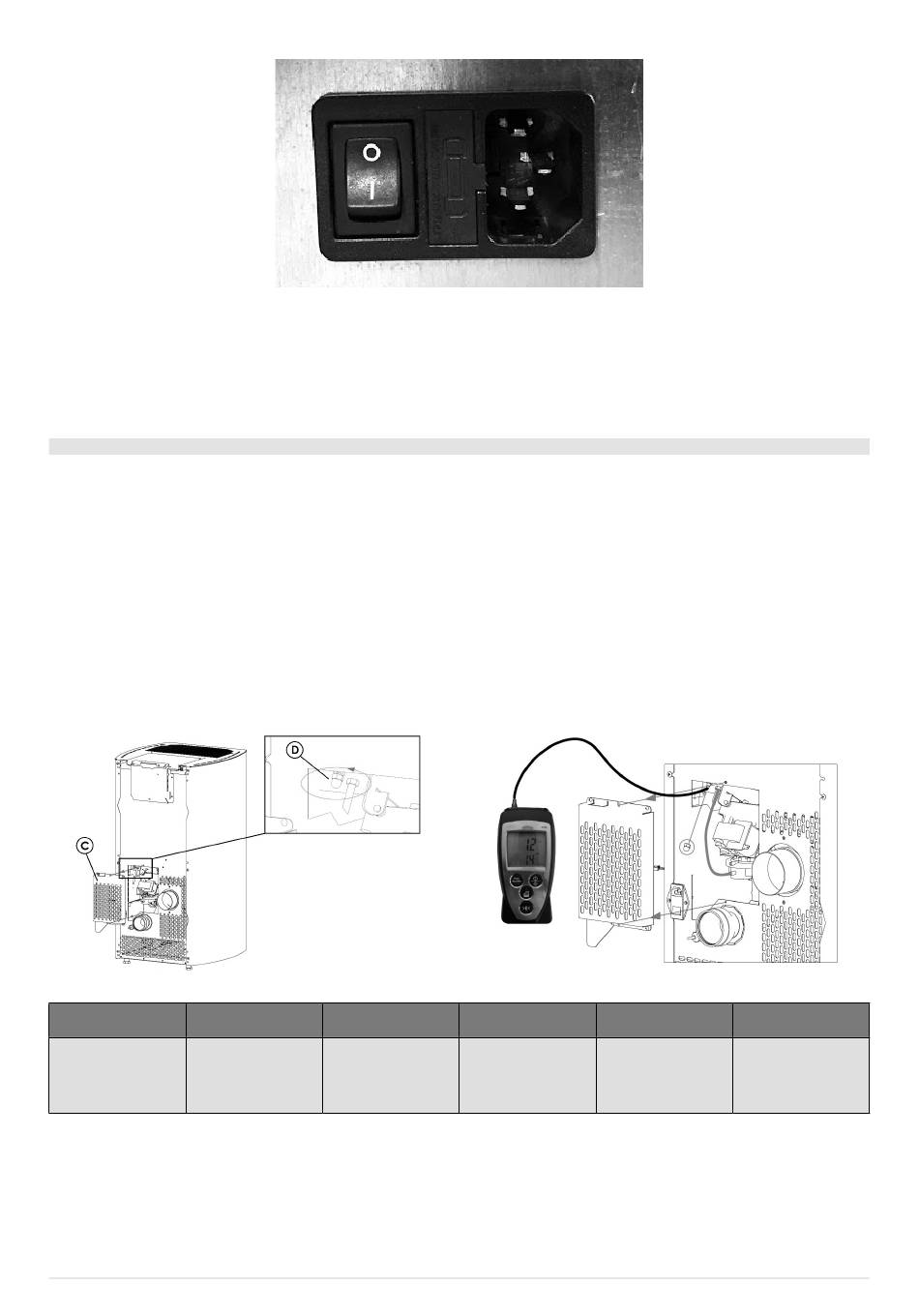

Fig. 24 - Elektrische Steckdose mit Hauptschalter
P2 P3
39 Pa - 125°C 49 Pa - 147°C
Fig. 26 - Anschluss des Digitaldruckwächters
P4
57 Pa - 163°C
P5
65 Pa - 190°C
