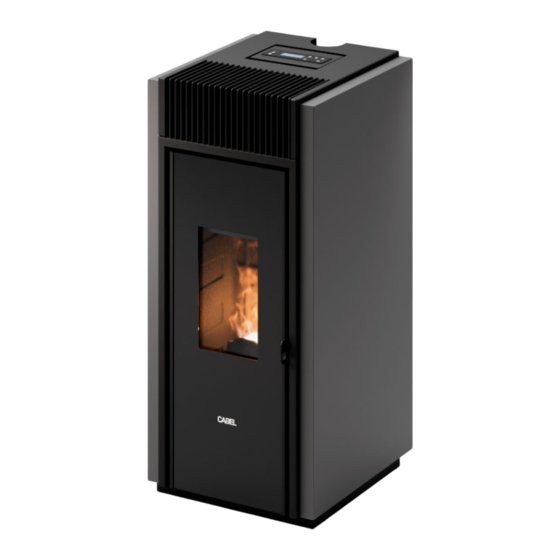

Cadel ACCENT SHARP Installateurhandbuch
Verwandte Anleitungen für Cadel ACCENT SHARP
Inhaltszusammenfassung für Cadel ACCENT SHARP
- Seite 1 INSTALLATEURHANDBUCH PELLETOFEN ©2025 CADEL srl | All rights reserved - Tutti i diritti riservati SWEET PERLA CRISTAL ONE BEAM ACCENT SHARP LEE CHROME ROUND SOUND VERA LORD INDIGO FLOYD BOLD 7 UP TWIN...
-
Seite 2: Inhaltsverzeichnis
ROUND FLOYD LORD7 MODELLE ......24 INHALT 6.16 INSTALLATION RÜCKWÄRTIGEN 1 SYMBOLE IM HANDBUCH ......3 RAUCHGASABZUGS SHARP 7 ...........25 2 VERPACKUNG UND HANDLING .......3 6.17 INSTALLATION DES KONZENTRISCHEN ROHRES DER 2.1 VERPACKUNG ............3 DÄMPFE SHARP/LEE/CRISTAL/ONE/BEAM/ACCENT/PERLA/ 2.2 ENTFERNUNG DES OFENS VON DER PALETTE ..3 SWEET/VERA/INDIGO ............26 2.3 HANDLING DES OFENS ..........4 6.18 INSTALLATION KONZENTRISCHER RAUCHABZUG MIT... -
Seite 3: Symbole Im Handbuch
SYMBOLE IM HANDBUCH BENUTZER AUTORISIERTER TECHNIKER (darunter versteht man AUSSCHLIESSLICH entweder den Hersteller des Ofens oder den autorisierten Techniker des vom Hersteller des Ofens anerkannten Kundendienstes) SPEZIALISIERTER OFENSETZER ACHTUNG: DIE HINWEISE AUFMERKSAM LESEN ACHTUNG: MÖGLICHKEIT VON GEFAHR ODER IRREVERSIBLEM SCHADEN •... -
Seite 4: Handling Des Ofens
HANDLING DES OFENS Sowohl im Falle des verpackten als auch des ausgepackten Ofens müssen die folgenden Anweisungen für die Handhabung und den Transport des Ofens ab Kauf des Gerätes bis zu seiner Nutzung und für alle zukünftigen Verstellungen befolgt werden: •... -
Seite 5: Rauchgasabzug
RAUCHGASKANÄLE ANSCHLUSSSTÜCK RAUCHGASABZUG Der Rauchgaskanal ist das Rohr, das das Gerät mit dem Schornstein verbindet. Dieser Anschluss muss insbesondere den folgenden Vorschriften entsprechen: • Er muss der Norm DIN EN 1856-2 entsprechen; • Sein Querschnitt muss einen konstanten Durchmesser aufweisen und gleich oder kleiner sein als der des Geräteauslasses vom Feuerraumausgang bis zum Anschluss an den Schornstein;... -
Seite 6: Schornsteinkopf
Fig. 3 - Rauchabzüge LEGENDE Fig. 3 Rauchabzug mit isolierten Edelstahl-Rohren Rauchabzug im bestehenden Kamin Inspektionsdeckel Inspektionstür • Der Rauchabzug muss gemäß EN 1443 mit CE – Kennzeichnung ausgestattet werden. Beiliegend finden Sie ein Beispiel für das Typenschild: Fig. 4 - Beispiel für Typenschild SCHORNSTEINKOPF Der Schornsteinkopf, also das Endstück des Schornsteins, muss die folgenden Merkmale aufweisen: •... -
Seite 7: Wartung
Fig. 5 - Schornstein mit Windschutz Fig. 6 - Rückflusszone WARTUNG • Die Auslassleitungen (Rauchgaskanal + Rauchabzug + Schornstein) müssen immer gereinigt, gefegt und von einem sachver- ständigen Schornsteinfeger geprüft werden, in Übereinstimmung mit den örtlichen Vorschriften, mit den Angaben des Her- stellers des Kamins und den Richtlinien Ihrer Versicherungsgesellschaft. -
Seite 8: Öffnung Für Die Verbrennungsluft Für Eine
Unter 15 kW: Durchmesser Luftleitung Maximale Länge (glatte Leitung) Maximale Länge (gewellte Leitung) 50 mm 60 mm 80 mm 100 mm 12 m Über 15 kW: Durchmesser Luftleitung Maximale Länge (glatte Leitung) Maximale Länge (gewellte Leitung) 50 mm 60 mm 80 mm 100 mm Fig. -
Seite 9: Und Längen Sind Zu Bemessen
INSTALLATIONSBEISPIELE DURCHMESSER UND LÄNGEN SIND ZU BEMESSEN Fig. 10 - Rauchabzug 1. Installation eines Schornsteins mit einer vergrößerten Bohrung für den Durchgang des Rohrs von: Mindestens 100 mm um das Rohr herum, wenn es mit nicht brennbaren Teilen wie Zement, Ziegel usw. zusammentrifft; oder mindestens 300 mm um das Rohr herum (bzw. -
Seite 10: Installation
LEGEND Fig. 10 Isolierung Eventuelle Zunahme Des Durchmessers Inspektionsverschluss Inspektionstür Zuluftöffnung T-Anschluss Mit Inspektionsverschluss Abstand Vom Brennmaterial (Schild Rauchgaskanal) Max. 4 M Min, 3° Neigung Abstand Vom Brennmaterial (Geräteschild) Rückflusszone Luftkanalisierung Die in diesem Kapitel enthaltenen Angaben beziehen sich ausdrücklich auf die italienische Installationsnorm UNI 10683. -
Seite 11: Mindestabstände
Unter luftdichter Installation ist zu verstehen, dass das Gerät als luftdicht zertifiziert ist und seine Installation (Verbrennungsluftkanalisierung und Anschluss an den Schornstein) in Be- zug auf die Installationsumgebung luftdicht ausgeführt wird. Eine luftdichte Installation verbraucht den Sauerstoff in der Luft nicht, da die gesamte Luft von außen zugeführt wird (bei entspre- chender Kanalisierung);... -
Seite 12: Platzbedarf
Bei Vorhandensein eines Bodens aus brennbarem Material muss immer eine Bodenschutzplat- te angebracht werden. Den Ofen auch entfernt von Wänden/nicht brennbaren Flächen installieren und dabei auf einen Mindestluftspalt von 200mm (Rückseite) und 300mm (Seite) beachten, um eine wirksame Lüftung des Geräts und eine gute Verteilung der Wärme in der Umgebung zu gewährleisten. - Seite 13 Fig. 13 - Allgemeine Abmessungen: PERLA 7 LEGENDE Fig. 13 94 cm 52,1 cm 45,6 cm 21,3 cm 32,4 cm 16,5 cm 20,5 cm Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig. 14 - Allgemeine Abmessungen: CRISTAL 7 - LEE 7 LEGENDE Fig.
- Seite 14 Fig. 15 - Allgemeine Abmessungen: SHARP 7 LEGENDE Fig. 15 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig. 16 - Allgemeine Abmessungen: SOUND 5UP-Twin - 7UP-Twin LEGENDE Fig. 16 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.13 cm Stufe a pellet...
- Seite 15 Fig. 17 - Dimensioni generali: SOUND 5PS - 7PS LEGENDE Fig. 17 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig. 18 - Allgemeine Abmessungen: CHROME 5-7 - ROUND 5-7 LEGENDE Fig. 18 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.13 cm Stufe a pellet...
- Seite 16 Fig. 19 - Allgemeine Abmessungen: FLOYD 5 - 7 - LORD 7 LEGENDE Fig. 19 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.13 cm Fig. 20 - Allgemeine Abmessungen: ONE7 - BEAM 7 - ACCENT K7 LEGENDE Fig. 20 95,2 cm 46 cm 45,2 cm 18,9 cm...
- Seite 17 Fig. 21 - Allgemeine Abmessungen: ACCENT 7 LEGENDE Fig. 21 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig. 22 - BOLD 7 UP TWIN LEGENDE Fig. 22 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Stufe a pellet...
- Seite 18 Fig. 23 - Allgemeine Abmessungen: VERA 7 LEGENDE Fig. 23 90,7 cm 45,2 cm 45,7 cm 18,2 cm 31,4 cm 12,9 cm 20,2 cm Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig. 24 - Allgemeine Abmessungen: INDIGO7 Stufe a pellet...
- Seite 19 LEGENDE Fig. 24 90,7 cm 45,2 cm 45,7 cm 18,2 cm 31,4 cm 12,9 cm 20,2 cm Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig. 25 - Allgemeine Abmessungen: VERA 7UP LEGENDE Fig. 25 Rauchabzug d.8 cm Öffnungen für die Verbrennungsluft d.6 cm Fig.
-
Seite 20: Aus /Einbau Der Feuerstellentür
AUS /EINBAU DER FEUERSTELLENTÜR Für einige Arbeiten (zum Beispiel: Einbau der Seiten und Reinigung) muss die Feuerstellentür ausgebaut werden. Zum Ausbau der Tür wie nachstehend beschrieben vorgehen: • Tür öffnen. • Die Schrauben des oberen Scharniers lösen (siehe Fig. 27). •... -
Seite 21: Entfernung/Montage Der Seitenwände Cristal7 7Up Vera7 7Up Indigo7 Lee
Fig. 33 - Die Schrauben entfernen Fig. 34 - Die Seitenwände aushaken Fig. 35 - Befestigungspins ENTFERNUNG/MONTAGE DER SEITENWÄNDE SWEET7 ONE7 BEAM7 ACCENT7 ACCENT K7 BOLD 7 UP TWIN Für den Ausbau der Seitenwände ist wie folgt vorzugehen: • Die hinteren Schrauben lösen (siehe Fig. 36). •... -
Seite 22: Entfernung/Montage Der Seitenwände Sharp
Fig. 39 - Schrauben lösen Fig. 40 - Seiten drehen Fig. 41 - Entfernen der Seiten ENTFERNUNG/MONTAGE DER SEITENWÄNDE SHARP 7 Für den Ausbau der Seitenwände ist wie folgt vorzugehen: • Das hintere schwarze Profil aufschrauben (siehe Fig. 42) • Es an der farbigen Seitenwand befestigen (siehe Fig. 43) •... -
Seite 23: Verlegen Der Majoliken Perla 7
Fig. 45 - Die Schrauben entfernen Fig. 46 - die Seitenteile entfernen 6.11 VERLEGEN DER MAJOLIKEN PERLA 7 Um die Majoliken zu verlegen, ist wie folgt vorzugehen: • Die Majoliken in einer Ebene anordnen und auf der Majolikaunterlage auflegen. • Die Löcher im Profil mit den Löchern in den Kacheln zur Deckung bringen und alles festschrauben (siehe Fig. 47). •... -
Seite 24: Montage Des Sockels Accent 7
6.13 MONTAGE DES SOCKELS ACCENT 7 • Für den Ausbau des Sockels ist wie folgt vorzugehen: • Den Ofen auf den Boden legen. • Die Standfüße vom Ofen abnehmen. • Den Sockel mit den mitgelieferten Schrauben befestigen (siehe Fig. 50). Fig. -
Seite 25: Installation Des
Fig. 53 - . Fig. 54 - . Fig. 55 - T-förmigen Fig. 56 - T-förmigen 6.16 INSTALLATION DES RÜCKWÄRTIGEN RAUCHGASABZUGS SHARP 7 Der Ofen SHARP kann auch mit rückwärtigem Rauchgasabzug installiert werden. Den mitgelieferten 20°-Rohrbogen installieren (siehe Fig. 57) Fig. -
Seite 26: Installation Des Konzentrischen Rohres Der
6.17 INSTALLATION DES KONZENTRISCHEN ROHRES DER DÄMPFE SHARP/LEE/CRISTAL/ONE/ BEAM/ACCENT/PERLA/SWEET/VERA/INDIGO Installieren Sie das konzentrische Rohr Ø 80/130 mm mit T-Anschluss (siehe Fig. 58). Das Verbrennungsluftrohr Ø 60 mm anschließen (siehe Fig. 59) Fig. 58 - Phase 1 Fig. 59 - Phase 2 6.18 INSTALLATION KONZENTRISCHER RAUCHABZUG MIT SEPARATER VERBRENNUNGSLUFT NUR MODELLE CHROME/ROUND/FLOYD/LORD/SOUND Der Ofen ist so konzipiert, dass er mit Hilfe des vorinstallierten Anschlussstücks mit einem konzentrischen Rohr an den Schornstein... -
Seite 27: 6.19 Elektrische Anschluss
Fig. 63 - Einschieben des Schlauchs 1 Fig. 64 - Einschieben des Schlauchs 2 Fig. 65 - Abgetrenntes Luftrohr 6.19 ELEKTRISCHE ANSCHLUSS Wichtig: Das Gerät muss von einem autorisierten Techniker installiert werden! • Der elektrische Anschluss erfolgt über ein Kabel mit einem elektrischen Stecker, der dazu geeignet ist, die Last und die spezi- fische Spannung der einzelnen Modelle aushalten zu können, siehe Tabelle der technischen Daten (siehe MERKMALE a pag. -
Seite 28: Anschluss Aussenthermostat
Der Ofen funktioniert bereits mit einer Thermostatsonde, die darin positioniert ist. Falls erwünscht, kann der Ofen mit einem externen Raumthermostat verbunden werden. Dieser Eingriff muss von einem autorisierten Techniker ausgeführt werden. Kabel des externen Thermostaten an Klemme „Term opt“ auf der am Ofen vorhandenen Karte anschließen. Den externen Thermo- staten folgendermaßen einrichten (werkseitig auf OFF gestellt): •... -
Seite 29: Ausserordentliche Wartung
Fig. 70 - Abnehmen der Inspektionsabdeckung Fig. 71 - Anschluss des Digitaldruckwächters 1 Fig. 72 - Anschluss des Digitaldruckwächters 2 DATEN Unterdruck - Tempe- ratur des Ofens 5 kW 25/26 Pa - 190°C 29/30 Pa - 185°C 31/32 Pa - 195°C 35/36 Pa - 210°C 38/39 Pa - 220°... -
Seite 30: Reinigung Des Kanals Vom Rauchgas Rundöfen
Fig. 73 - Reinigung des Rauchgaskanals • Den Inspektionsdeckel des T-Anschlusses entfernen (siehe Fig. 73). • Die Asche, die sich im Inneren angesammelt hat, absaugen. • Nach der Reinigung den Vorgang in umgekehrter Weise wiederholen und die Integrität und die Effizienz der Dichtung über- prüfen und sie im Bedarfsfall, auswechseln. - Seite 31 Fig. 77 - Die Schrauben entfernen Fig. 78 - Den Inspektionsstopfen entfernen • Öffne die Tür. • Entfernen Sie die 4 Schrauben (siehe Fig. 77 und den Inspektionsstopfen entfernen Fig. 78). Fig. 79 - Mit einer Rohrreinigungsbürste reinigen Fig. 80 - Die Asche absaugen •...
-
Seite 32: Reinigung Raumventilator
REINIGUNG RAUMVENTILATOR Einmal im Jahr muss der Raumventilator von Asche oder Staub gereinigt werden, die ein Ungleichgewicht der Schaufeln verursa- chen und den Geräuschpegel erhöhen. Fig. 83 - Reinigung Raumventilator • Die Seitenwände abnehmen. • Die im Inneren angesammelte Asche und den Staub aufsaugen (siehe Fig. 83). JÄHRLICHE REINIGUNG RAUCHGASLEITUNGEN Jährlich den Russ mithilfe einer Bürste entfernen. - Seite 33 PROBLEM URSACHE LÖSUNG EINGRIFF Der Ofen ist nicht Sicherstellen, dass der Stecker ins Stromnetz eingefügt ist. versorgt. Die Schutzsicherun- Die Schutzsicherungen in der Steckdose auswechseln (3,15A- gen in der Steckdose 250V). sind durchgebrannt. Das Steuerdisplay Steuerdisplay defekt. Steuerdisplay auswechseln. schaltet sich nicht Flachkabel defekt.
- Seite 34 PROBLEM URSACHE LÖSUNG EINGRIFF Tank leer. Den Tank füllen. Die Schnecke wird durch Fremdkör- Schnecke reinigen. per blockiert (z.B. Nägel). Minderwertige Andere Pellet-Typen ausprobieren. Pellets. Wert Pelletladung zu Pelletladung einstellen. niedrig “Phase 1”. Das Feuer erlischt und der Ofen stoppt Auf dem Display überprüfen, dass Den Ofen überholen.
- Seite 35 PROBLEM URSACHE LÖSUNG EINGRIFF Temperatursonde der Rauchgase Die Rauchgassonde auswechseln. Der Wärmetauscher- defekt Ventilator dreht weiter, auch wenn der Ofen abgekühlt Steuerkarte defekt. Steuerkarte auswechseln. Türdichtungen Dichtungen auswechseln. defekt. Asche um den Ofen Einen spezialisierten Ofensetzer zu Hilfe rufen, der die Anschlüsse herum unverzüglich mit Silikon für hohe Temperaturen versiegelt und/ Rauchgaskanalrohre...
-
Seite 36: Technische Daten
TECHNISCHE DATEN INFORMATIONEN FÜR DIE REPARATUREN Es folgen einige Informationen für das autorisierte Fachpersonal für einen problemlosen Zugriff auf die mechanischen Teile des Ofens. • Für das Auswechseln der Sicherungen in der Steckdose, die sich hinten am Ofen befindet, mit einem Schlitzschraubendreher die Abdeckklappe anheben (siehe Fig. - Seite 37 Rev. 00- 2025 CADEL srl www.cadelsrl.com 31025 S. Lucia di Piave - TV www.free-point.it Via Martiri della Libertà, 74 - Italy www.pegasoheating.com...
