• Bei einem Ofen ohne Kanalisierung variiert der Luftdurchsatz von mindestens 60 m
während die Lufttemperatur von mindestens 90°C bis höchstens 170°C variiert.
• Für die Kanalisierung darf eine Rohrlänge von 6 Metern und eine Anzahl von 3 90°-Biegungen nicht überschritten
werden, da sonst die Warmluft ihre Wirkung verliert.
• Rohre mit einem Durchmesser von 80 mm mit glatten Innenwänden verwenden.
• Wenn die Rohre durch kalte Wände verlegt werden, müssen sie mit Isoliermaterial wärmegedämmt werden.
• Im Luftauslass ein grobmaschiges Schutzgitter mit einer Netto-Gesamtfläche von mindestens 40 cm
• Nach den 6 Metern Rohrlänge kann ein variabler Luftdurchsatz von mindestens 58 m
m /h sowie eine Lufttemperatur vorliegen, die von mindestens 65°C bis höchstens 130°C variiert. (Diese Werte
3
wurden im Prüflabor aufgezeichnet; am Aufstellungsort können sie sowohl hinsichtlich des Durchsatzes als
auch der Temperatur abweichen).
• Wenn der Luftdurchsatz gesteigert werden soll, am Rohrauslass durch einen autorisierten Techniker ein kleines
Wandgebläse mit einem Durchsatz von mehr als 130 m
• Mit den werkseitig eingestellten Parametern wird die Hälfte der vom Ofen erzeugten Wärme in den Raum
eingeleitet, in dem er installiert ist. Die zweite Hälfte wird durch den linken Kanal ausgelassen.
• Für maximale Ergebnisse muss die Leistung dem Luftdurchsatz angepasst werden (siehe ). Dieser Eingriff ist mit
der Hilfe eines autorisierten Technikers auszuführen.
11.13

EINSTELLEN DES OFENS UND MESSEN DES UNTERDRUCKS

Dieser Ofen verfügt über eine Entnahmestelle an der Pelletkammer, um den Unterdruck in der Brennkammer
messen und den einwandfreien Betrieb feststellen zu können.
Dazu wie nachstehend beschrieben verfahren:
• Die Schraubenmutter „D" am Boden des Ofens, in der Nähe des Druckwächters, herausschrauben
(siehe Fig. 46 auf S. 25).
• Über einen kleinen Schlauch einen Digitaldruckwächter zum Messen des Unterdrucks anschließen (siehe
Fig. 47 auf S. 25).
• Die Förderschnecke mittels der entsprechenden Funktion beschicken.
• Den Ofen starten und "Set_fiamma" auf Leistungsstufe 1 stellen (um einen Mindestzug zu gewährleisten, dauert
das Starten dieses Ofens 8 bis 10 Minuten).
• Die gemessenen Werte mit den Werten in der Tabelle vergleichen.
• Die Leistungsstufe alle 10 Minuten wechseln und abwarten, dass sich der Betrieb stabilisiert.
• Das Benutzermenü aufrufen und, wenn nötig, die Werte ändern.
Fig. 46 - Abnehmen der Inspektionsabdeckung
WALL PLUS - LEAN PLUS - MOON - TILE
3 3

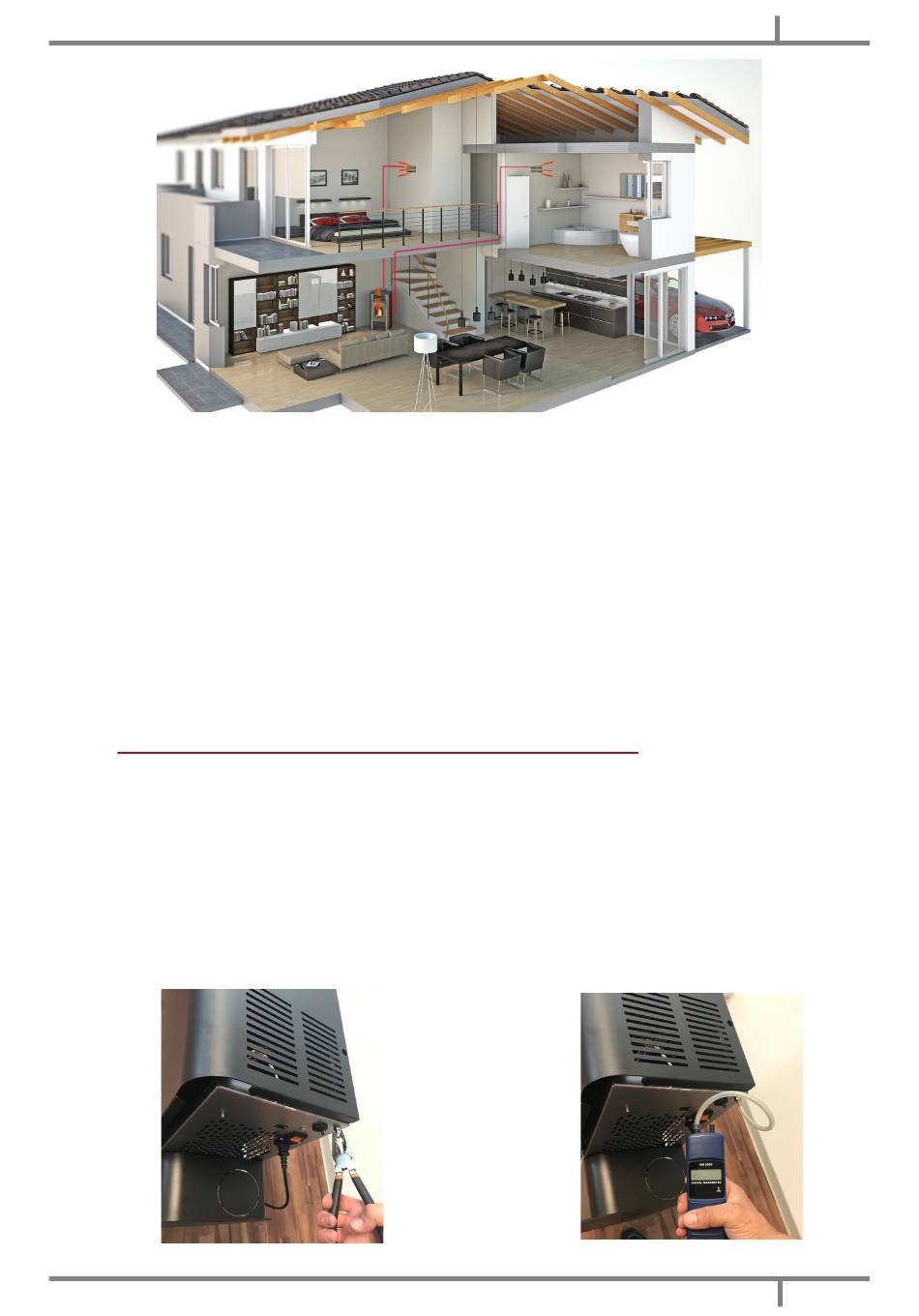

Fig. 45 - Beispiel einer Kanalisierung
/h anbringen lassen.
3
PLUS
3
/h bis höchstens 130 m
3
/h bis höchstens 90
3
Fig. 47 - Anschluss des Digitaldruckwächters
DE
/h,
3
anbringen.
2
25
