• Alter Rauchabzug, verrohrt min. Ø100/120 mm mit der Schaffung einer Außentür, um die Reinigung des Kamins zu ermöglichen.
• Externer Rauchabzug, nur aus isolierten Stahlrohren realisiert, d.h. mit Doppelwand mit min. Ø100/120 mm: alles gut an der
Wand verankert. Mit Windschutz-Schornstein (siehe Fig. 6).
• Kanalsystem durch T-Anschlüsse, die eine einfache Reinigung ermöglichen, ohne Demontage der Rohre.
RONDO
- FLUTE
3

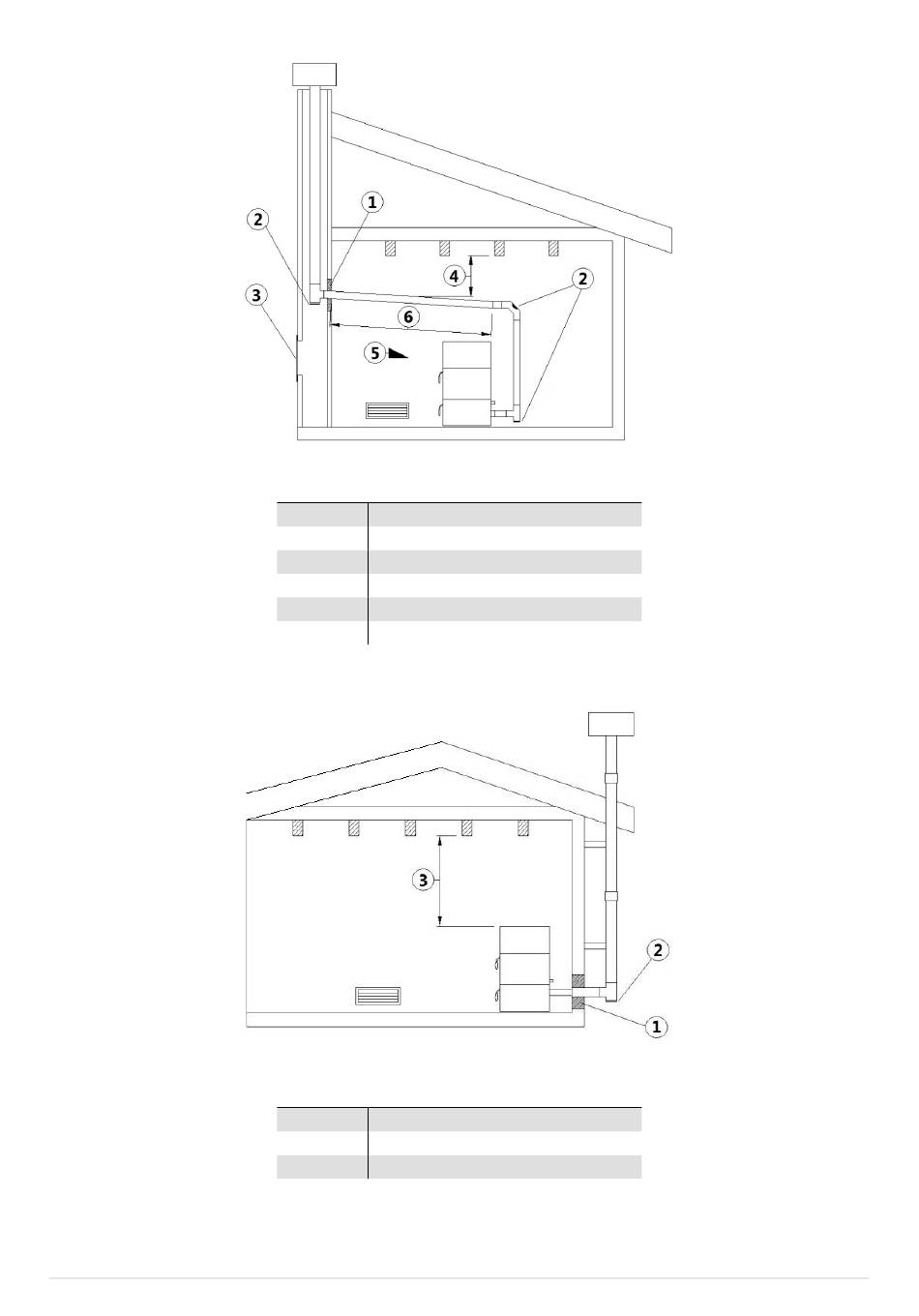

Fig. 9 - Beispiel 2
LEGENDE
Fig. 9
1
Isolierstoff
2
Inspektionsdeckel
3
Inspektionstür Kamin
4
Min. Sicherheitsabstand = 0,5 m
5
Neigung ≥ 3°
6
Horizontales Stück ≤ 1 m
Fig. 10 - Beispiel 3
LEGENDE
Fig. 10
1
Isolierstoff
2
Inspektionsdeckel
3
Min. Sicherheitsabstand = 0,5 m
9
