4.3
ANSCHLUSS VERBRENNUNGSLUFT

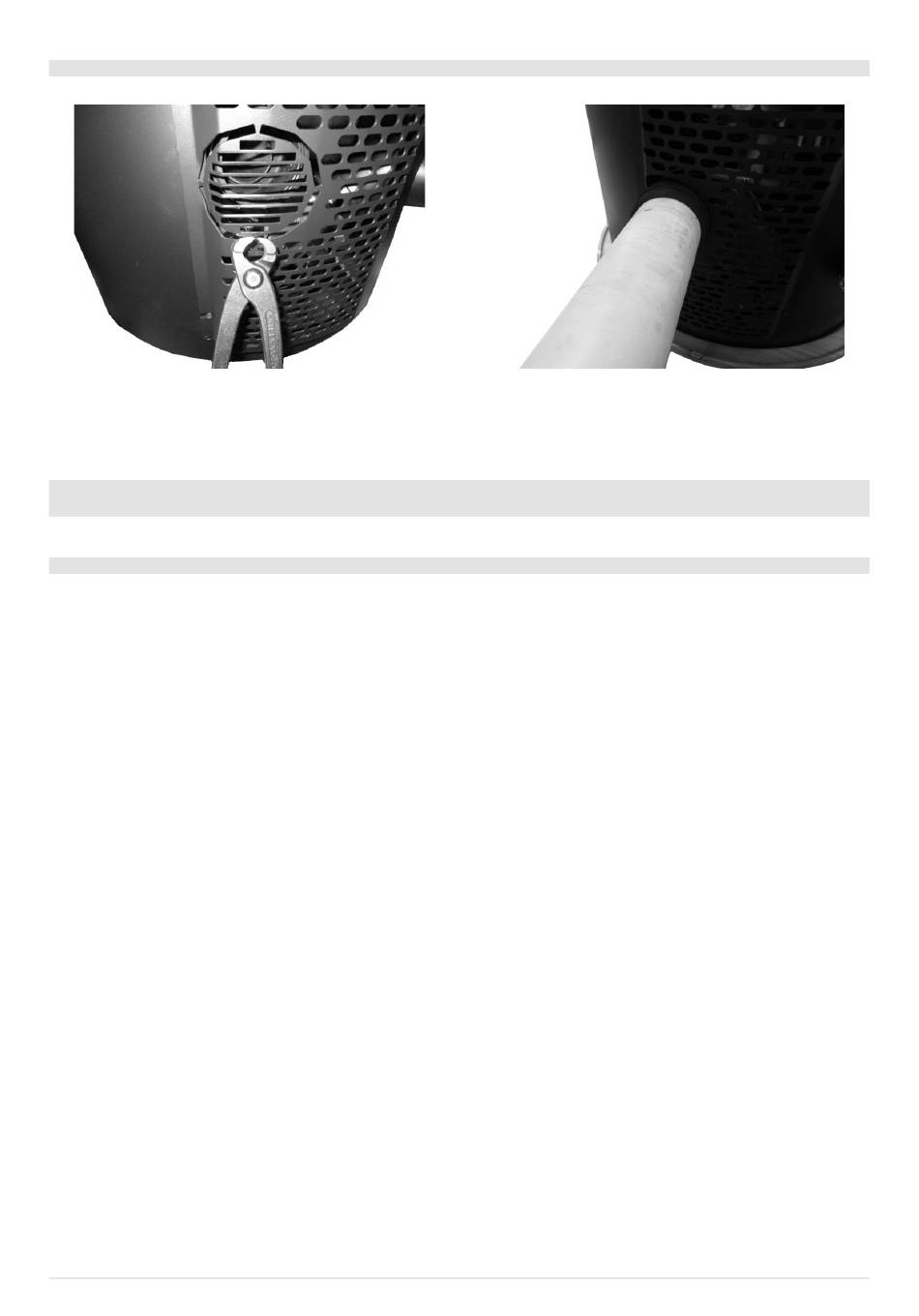

Fig. 13 - Entfernung des Deckels
• Hinteren Deckel entfernen: Die Mikroverbindungen des Inspektionsgehäuses durchschneiden (siehe Fig. 13).
• Rohr für die Verbrennungsluft anschließen (siehe Fig. 14).
5
INSTALLATION
5.1
VORWORT
• Der Aufstellungsort muss entsprechend der Umgebung, des Auslasses und des Rauchabzugs ausgewählt werden.
• Informieren Sie sich bei den lokalen Behörden, ob es irgendwelche restriktiven Bestimmungen für die Öffnungen für die
Verbrennungsluft, die Umgebungsbelüftung, die Rauchabzugsanlage einschließlich Rauchabzug und Schornstein gibt.
• Das Vorhandensein der Öffnungen für die Verbrennungsluft sicherstellen.
• Das Vorhandensein von anderen Öfen oder Geräten überprüfen, die im Raum Unterdruck erzeugen können.
• Sicherstellen, dass bei eingeschaltetem Ofen im Raum kein Kohlenmonoxid vorhanden ist.
• Sicherstellen, dass der Kamin den erforderlichen Zug hat.
• Sicherstellen, dass während des Rauchdurchgangs die Sicherheit gewährleistet ist (eventuelle Rauchleckagen, Abstände zu
brennbaren Materialien, etc ....).
• Die Installation muss derart ausgeführt werden, dass das Gerät, die Rauchgasauslassleitungen und der Rauchabzug leicht
gereinigt werden können.
• Die Installation muss einfachen Zugang zum Netzstecker gewährleisten (siehe ELEKTRISCHE ANSCHLUSS a pag. 16).
• Um weitere Geräte installieren zu können, muss der Außenlufteinlass ausreichend dimensioniert werden (siehe MERKMALE a
pag. 26).
12
Fig. 14 - Rohranschluss
