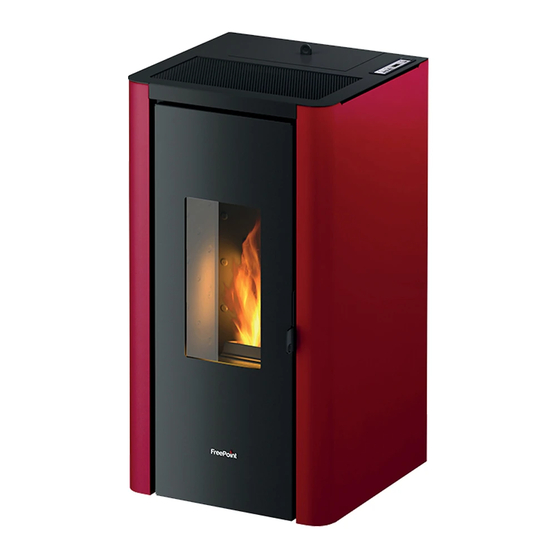

Cadel INDIGO Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für INDIGO:
- Installateurhandbuch (28 Seiten) ,
- Benutzerhandbuch (44 Seiten)
Verwandte Anleitungen für Cadel INDIGO
Inhaltszusammenfassung für Cadel INDIGO
- Seite 1 BENUTZERHANDBUCH Pelletofen ©2022 CADEL srl | All rights reserved - Tutti i diritti riservati INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
-
Seite 2: Inhaltsverzeichnis
12.4.10 MENÜ MA - SCHORNSTEINTYP ......24 12.4.11 MENÜ MB - AUSGANG ........24 12.5 AKTIVIERUNG DES OFENS ........24 12.6 KEINE ZÜNDUNG ...........25 12.7 KEINE ENERGIE ............25 12.8 EINSTELLUNG TEMPERATUR .........25 INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 3: Informationen Für Festbrennstoff-Einzelraumheizgeräte (Eu) 2015/1185 - (Eu) 2015/1186 (Produktdatenblatt)
Beachten Sie die im Handbuch angegebenen spezifischen Vorsichtshinweise zur Installation, Montage, Nutzung und Wartung sowie die geltenden nationalen und lokalen Vorschriften. Datum der Inverkehrbringung: 01.12.2021 INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 4: Informationen Für Festbrennstoff-Einzelraumheizgeräte (Eu) 2015/1185 - (Eu) 2015/1186 (Produktdatenblatt)
Beachten Sie die im Handbuch angegebenen spezifischen Vorsichtshinweise zur Installation, Montage, Nutzung und Wartung sowie die geltenden nationalen und lokalen Vorschriften. Datum der Inverkehrbringung: 15.12.2021 INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 5: Informationen Für Festbrennstoff-Einzelraumheizgeräte (Eu) 2015/1185 - (Eu) 2015/1186 (Produktdatenblatt)
Beachten Sie die im Handbuch angegebenen spezifischen Vorsichtshinweise zur Installation, Montage, Nutzung und Wartung sowie die geltenden nationalen und lokalen Vorschriften. Datum der Inverkehrbringung: 15.12.2021 INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 6: Informationen Für Festbrennstoff-Einzelraumheizgeräte (Eu) 2015/1185 - (Eu) 2015/1186 (Produktdatenblatt)
Beachten Sie die im Handbuch angegebenen spezifischen Vorsichtshinweise zur Installation, Montage, Nutzung und Wartung sowie die geltenden nationalen und lokalen Vorschriften. Datum der Inverkehrbringung: 30.11.2021 INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 7: Symbole Im Handbuch
2014/53/EU (RED - Bereitstellung von Funkanlagen auf dem Markt) 2011/65/EU (ROhS) Hiermit erklärt CADEL S.r.l., dass der Funkanlagentyp Easy Connect Plus + Navel Stand Alone der Richtlinie 2014/53/EU entspricht. • Gemäss der Verordnung (EU) Nr. 305/2011, liegen "Leistungserklärung" und "Konformitätserklärung" online im Downloadbe-... -
Seite 8: Überarbeitungen Des Handbuchs
Kundendienst eine Kopie anfordern. Das Handbuch kann auch von der Webseite des Unternehmens heruntergeladen werden. • Der "fettgedruckte Text" fordert den Leser zu besonderer Aufmerksamkeit auf. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 9: Sicherheitsregeln
• Das Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten bzw. ohne jegliche Erfahrung oder Kenntnis- INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 10: Hinweise - Garantiebedingungen
Alle unsere Geräte wurden in benannten dritten Labors ITT-Tests (System 3) unterzogen und zwar entsprechend der Verordnung (EU) Nummer 305/2011 „Bauprodukte”, der Norm EN 14785:2006 für Haushaltsgeräte und der „Maschinenrichtlinie” EN 303-5 für INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 11: Garantiebedingungen
Insbesondere müssen die elektrischen und elektronischen Bauteile gemäß den Bestimmungen der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und den entsprechenden nationalen Umsetzungen getrennt und bei den zugelassenen Sam- melstellen entsorgt werden. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... - Seite 12 Faserverbundwerkstoffen, Kunststoff. Kupfer Rohre, Fittings, Ausdehnungsgefäß, Ventile. Falls Messing G. HYDRAULIKKOMPONEN- vorhanden, diese separat nach dem Werkstoff Stahl entsorgen, aus dem sie bestehen: Andere Werkstoffe INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
-
Seite 13: Informationen Für Die Entsorgung Von Elektrischen Und Elektronischen Altgeräten, Die Batterien Und Akkus Enthalten
Prüfung der Bestimmungen der zu- ständigen Behörde GETRENNTE Sammlung KUNSTSTOFF - REIFEN POLYPROPYLEN - KLEBEBAND PP 5 Prüfung der Bestimmungen der zu- ständigen Behörde INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 14: Wifi - Bluetooth Anschluss
WIFI - BLUETOOTH ANSCHLUSS 11.1 NAVEL STAND ALONE (OPTIONAL in den Modellen ACCENT AIRTIGHT - ACCENT K AIRTIGHT - ONE AIRTIGHT - BEAM AIRTIGHT - INDIGO EVO 7 - VERA 7.0, 7.0 UP - LORD 7.0 - FLOYD 5.0 - FLOYD 7.0) Verfahrensweise gilt nur für Modelle mit NAVEL STAND ALONE WiFi-Technologie. -
Seite 15: Anwendung
Über das Display kann man mit dem Herd einfach nur durch Drücken der Tasten interagieren. Ein Display mit Scrolltexten und LED- Anzeigen informieren den Bediener über den Betriebszustand des Ofens. Bedeutung der Tasten (siehe Fig. 5) Fig. 5 - Display: 3 Tasten INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... - Seite 16 PROGRAMMIERUNG SET UMGEBUNGSTEM- RATUR PERATUR SET LEISTUNG Programmierung Set Leistung ON/OFF Betriebsstatus CRONO Crono aktiviert ALARM Ofen in Alarmzustand COCLEA ON Schnecke in Betrieb INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
-
Seite 17: Wie Gelangt Man In Die Menüauswahl (M1 - Mb)
06 - Jahr Uhr 00-99 JAHr uHr M2 - Set crono M2-SEt cHrono M2-1 - Aktivierung Crono M2-1 cHrono FrEiGAbE 01 - Aktivierung Crono on/AuS 01-cHrono FrEiGAbE INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... - Seite 18 20 - Start Prg 3 on/AuS 20-StArt PrG2 21 - Stop Prg 3 on/AuS 21-StoP PrG2 22 - Montag Prg 3 on/AuS 22-Mont PrG3 INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
- Seite 19 03 - Französisch 03-LinG FrE 04 - Deutsch 04-LinG dEu 05 - Spanisch 05-LinG SPA 06 - Portugiesisch 06-LinG Por M4 - Stand-by M4 StAnd-by INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
-
Seite 20: Menü M1 - Set Uhrzeit
Zeitthermostaten aktiviert und deaktiviert werden. Zum Aktivieren die Taste P3 drücken, und dann P1 oder P2 für den Absch- nitt On oder Off. Mit der Taste P3 bestätigen (siehe Fig. 9). INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... - Seite 21 SAMS PrG1 on/off M2-3-10 Sonn PrG1 on/off PROGRAMM 2 MENÜEBENE AUSWAHL BEDEUTUNG MÖGLICHE WERTE M2-3-11 StArt PrG2 Aktivierungszeit OFF-0-23:50 M2-3-12 StoP PrG2 Deaktivierungszeit OFF-0-23:50 INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
-
Seite 22: Menü M3 - Sprachauswahl
Ermöglicht es, die Dialogsprache aus den verfügbaren auszuwählen (siehe Fig. 11). Um zur nächsten Sprache überzugehen, die Taste P2 (Zunahme) drücken, um zurückzukehren, P1 (Abnahme) drücken; zum bestätigen, P3 drücken. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 23: Menu M4 - Stand-By
Dieser Menüpunkt ist dem Installateur des Ofens vorbehalten. Ermöglicht nach dem Einfügen des Zugangsschlüssels (siehe Fig. 16) mit den Tasten P1 (Abnahme) und P2 (Zunahme) die die verschiedenen Betriebsparameter des Ofens einzustellen. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 24: Menü M9 - Pellettyp
Nach circa 1 Minute beginnt die Pelletladephase, auf dem Display erscheint die Meldung Pellet laden "LAdEn PELLEt " und die Led ON\OFF blinkt. In einer ersten Phase fördert die Schnecke das Pellet in die Brennschale. Nachdem die Temperatur der Rauchgase INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 25: Keine Zündung
Minimalwert reduziert. Unter diesen Bedingungen wird auf dem Display die Meldung Modulieren "ModuLAtion" angezeigt. Wenn die Umgebungstemperatur unter den eingestellten Wert sinkt, kehrt der Ofen mit der zuvor eingestellten Leistung in den Modus Betrieb "ArbEit " zurück. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 26: Ausschalten
Der Einsatz von nicht den obigen Angaben entsprechender Pellets kann den Betrieb Ihres Geräts beeinträchtigen und dementsprechend zum Verfall der Garantie und der Gerätehaf- tung führen. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 27: Nachfüllen Pellet
• Die Schlitze für den Austritt der heißen Luft nicht verdecken, da der Ofen sonst überhitzt wird! • Der Ofen ist nicht zum Garen von Speisen geeignet. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 28: Fernbedinung Optional
16.2 DRUCKWÄCHTER • Kontrolle des Drucks in der Rauchgasleitung. In folgenden Fällen erfolgt das Blockieren der Pellet-Förderschnecke: • Ablass verstopft • großer Gegendruck (Wind) INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 29: Rauchgas-Temperaturfühler
Der Ofen zeigt auf dem Display die Meldung Al 2 alar al 2 Rauchgassonde " AL 2 ALAr AL2 ProbE rAucH " (siehe Fig. 29) und schaltet sich ab. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 30: Alarm Übertemperatur Rauchgase
Auf dem Display wird die Meldung Al 6 alar al 6 Pelletmangel " AL 6 ALAr KEinE PELLEt " angezeigt und der Ofen geht in den Alarmzustand über (siehe Fig. 33). Fig. 33 - Display: AL 6 INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 31: Alarm
Steuerkarte defekt Steuerkarte auswechseln. AL 3 - WARM RAUCH Der Wärmetauscher-Raum- ventilator funktioniert nicht. Den Raumventilator auswechseln. Wert Pelletladung zu hoch Pelletladung einstellen. “Phase 5” INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... - Seite 32 Thermostats. Den Ofen abkühlen lassen, rückstellen und gung neu starten. Das manuell rückstellbare Das manuell rückstellbare Thermostat auswechseln. Thermostat ist defekt Steuerkarte defekt Steuerkarte auswechseln INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
-
Seite 33: Alarm-Rückstellung
Alle diese Vorgänge müssen im Voraus mit dem autorisierten Kundendienst geplant werden. • Nach einem längeren Stillstand muss vor dem Neustart des Ofens sichergestellt werden, dass es keine Hindernisse am Rau- INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 34: Vor Jeder Zündung
17.5 ALLGEMEINE REINIGUNG Für die Reinigung der externen und internen Bauteile des Ofens dürfen keine Stahlwolle, Salzsäure oder andere ätzende und scheuernde Mittel verwendet werden. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 35: Reinigung Bauteile Aus Lackiertem Metall
Betrieb des Geräts unerlässlich sind. BENUTZER/TECH- 15/20 TEILE/ZEITINTERVALL 1 TAG 2-3 TAGE 7 TAGE 1 JAHR NIKER TAGE Brennschale DURCH DEN BE- Aschenkasten ** NUTZER Glasscheibe INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... -
Seite 36: Im Falle Von Störungen
Die Schutzsicherungen in der Steckdose auswechseln (3,15A-250V). sind durchgebrannt. Das Steuerdisplay schaltet sich nicht Steuerdisplay defekt. Steuerdisplay auswechseln. Flachkabel defekt. Flachkabel auswechseln. Steuerkarte defekt. Steuerkarte auswechseln INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5... - Seite 37 Das Pellet kann auch dank des Unterdrucks des Rauchabzugs ohne Rauchgasansaug- die Hilfe des Ansauggerätes brennen. Das Rauchgasansauggerät un- gerät defekt. verzüglich auswechseln. Den Ofen ohne Rauchgasansauggerät zu betreiben kann gesundheitsschädlich sein. INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
- Seite 38 Wenn beim Einschalten diese Meldung blinkt, ist die Wartung fällig, Betrieb und auf dem planmäßige denn die eingestellte Anzahl Betriebsstunden ist erreicht. Kunden- Display erscheint Wartung (nicht dienst rufen. "SERVICE" sperrend) INDIGO - VERA - ELANE - MADISON - TABLA - ROXY - ATRIUM - SOLO 5...
- Seite 39 NOTE...
- Seite 40 Rev. 01 - 2022 CADEL srl www.cadelsrl.com 31025 S. Lucia di Piave - TV www.free-point.it Via Foresto sud, 7 - Italy www.pegasoheating.com Tel. +39.0438.1520200 Fax +39.0438.73343...
