PLATZBEDARF

RONDO - FLUTE
3

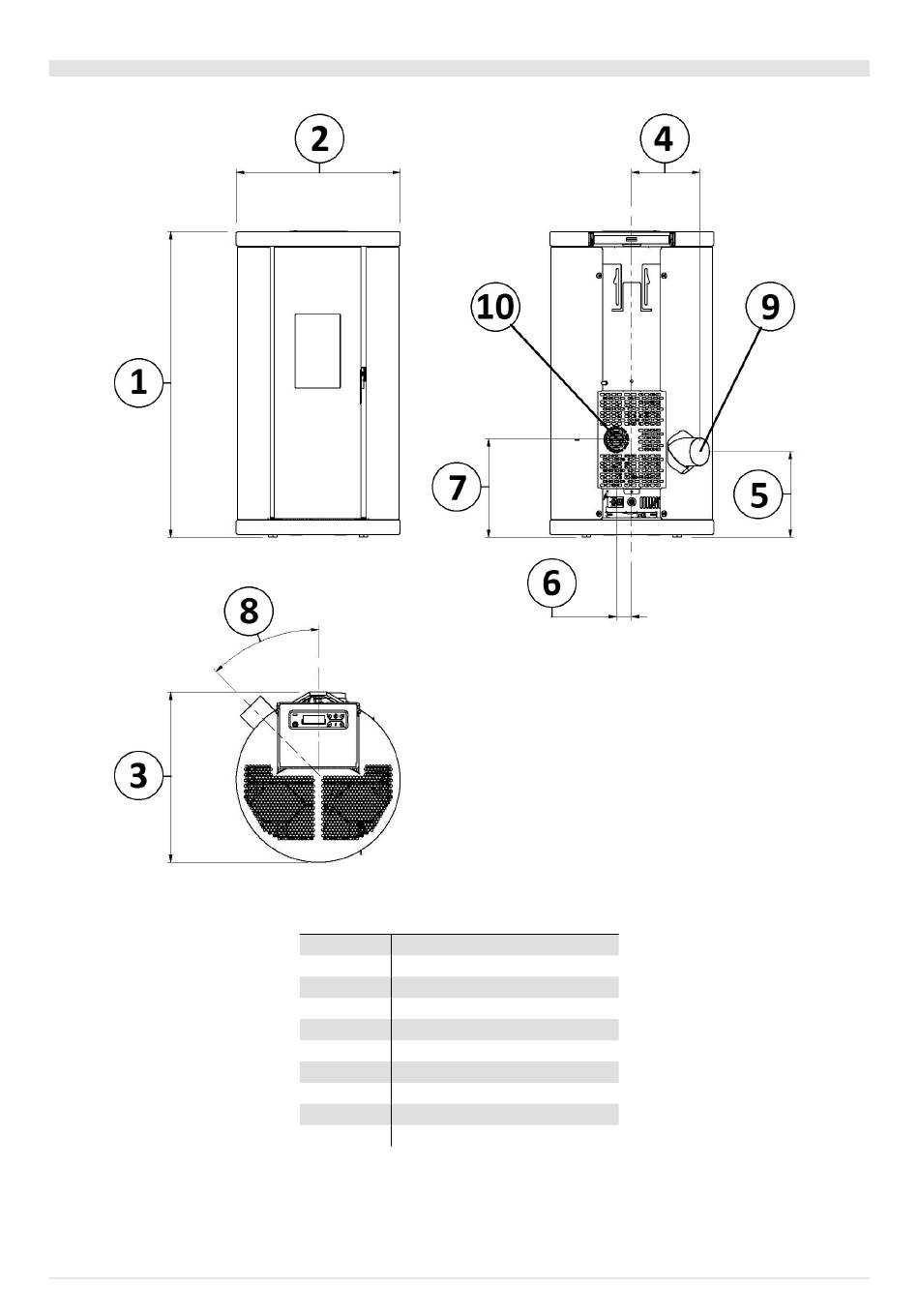

Fig. 15 - Allgemeine Abmessungen: Rondò
LEGENDE Fig. 15
1
86,6 cm
2
46,5 cm
3
45 cm
4 19,6 cm
5 24,2 cm
6 4,4 cm
7 27,8 cm
8 45°
9 Rauchabzug d.8 cm
10
Öffnungen für die Verbrennungsluft d.6 cm
