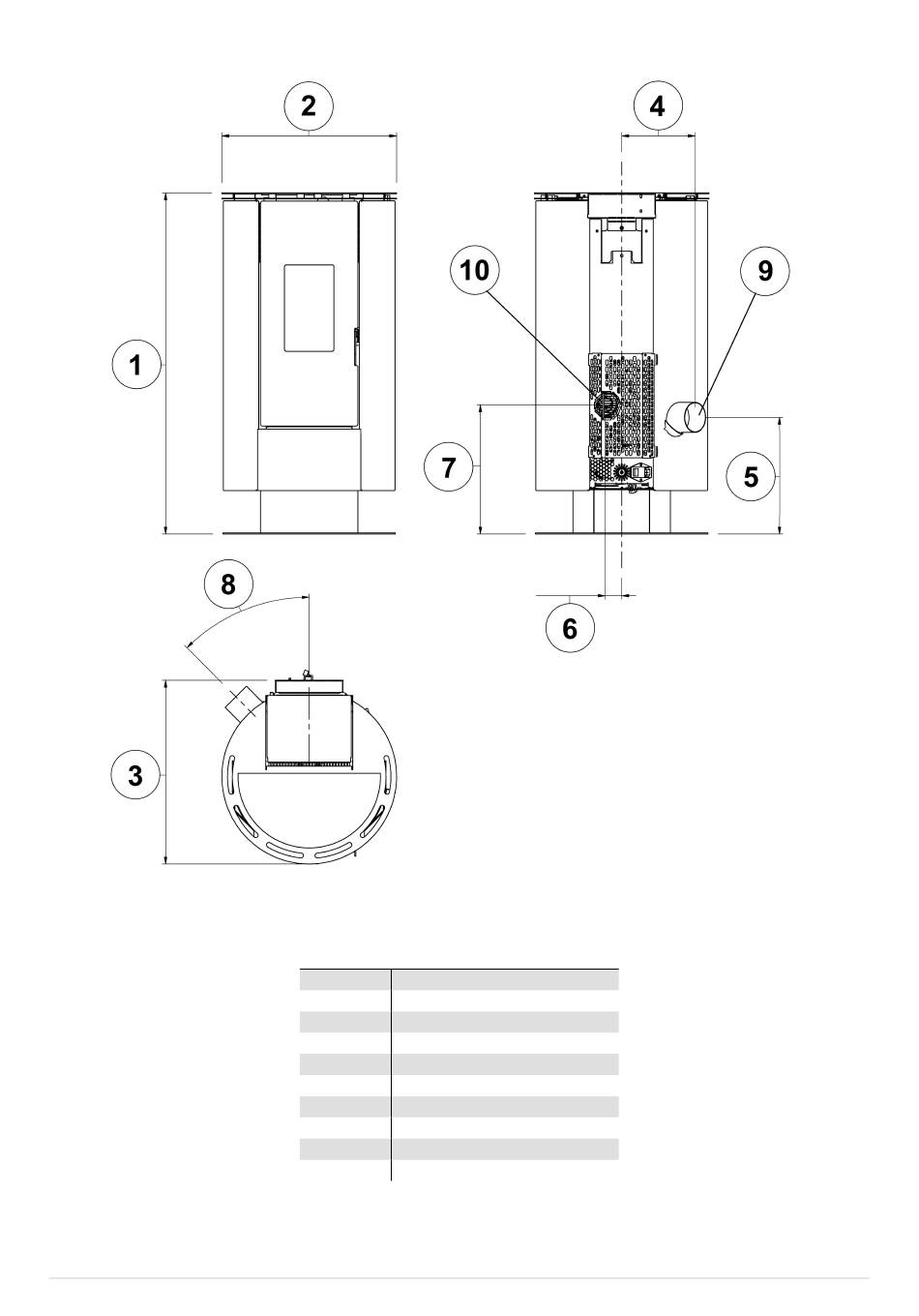

Fig. 16 - Allgemeine Abmessungen: Flute
LEGENDE Fig. 16
1
92,5 cm
2
47,3 cm
3 47,3 cm
4 19,5 cm
5 32,5 cm
6 4,4 cm
7 36 cm
8 45°
9
Rauchabzug d.8 cm
10
Öffnungen für die Verbrennungsluft d.6 cm
RONDO - FLUTE
