5.3
ALLGEMEINE INSTALLATION
Der Ofen darf nicht nahe an Wänden und / oder Möbeln installiert werden, auf jeder Seite und auf der Rückseite muss mindestens
eine Luftzirkulation von 200 mm gegeben sein, um eine effiziente Kühlung und eine gute Wärmeverteilung in der Umgebung zu
ermöglichen (siehe Fig. 17).
Wenn die Wände aus entflammbarem Material sind, müssen die Sicherheitsabstände überprüft werden (siehe Fig. 17).
Sicherstellen, dass bei maximaler Leistung die Wandtemperatur nie 80°C überschreitet. Im Bedarfsfall, an den betreffenden Wän-
den eine feuerbeständige Platte installieren.
In einigen Ländern werden auch die tragenden Wände aus Mauerwerk als brennbare Wände definiert.
5.4
AUSBAU DER SEITEN RONDO
Für die Entfernung der Platten wie folgt vorgehen:
Fig. 18 - Schrauben aufschrauben
• Die 4 Schrauben aufschrauben (siehe Fig. 18) und die Abdeckung entfernen (sieheFig. 19).
• Schraube aufschrauben und das hintere Gehäuse entfernen, indem es nach oben geschoben wird (siehe Fig. 20).
RONDO
- FLUTE
3

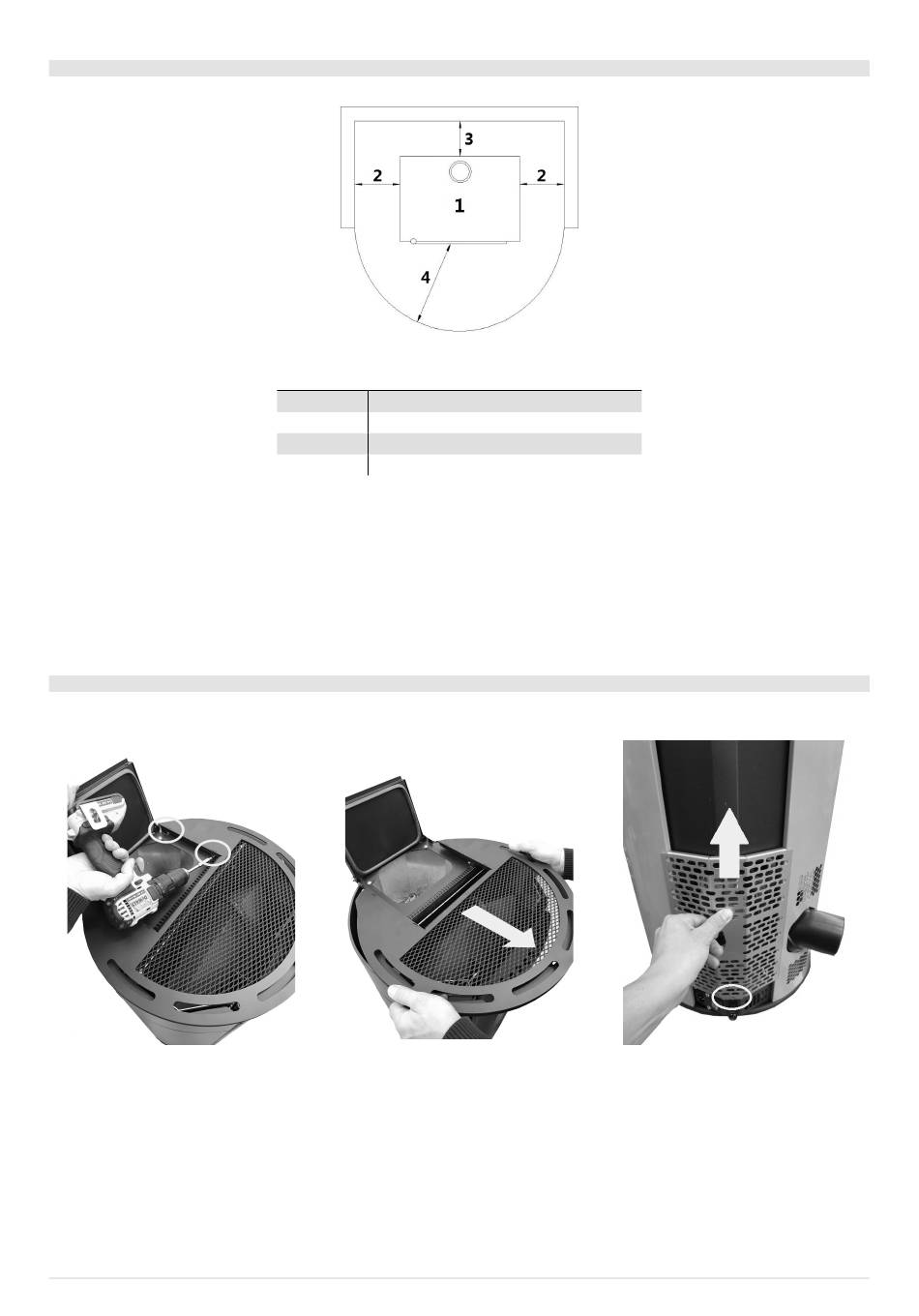

Fig. 17 - Allgemeine Installation
LEGENDE
Fig. 17
1
Ofen
2
Seitlicher Mindestabstand = 300 mm
3
Mindestabstand hinten = 200 mm
4
Mindestabstand vorn = 1000 mm
/FLUTE
3
Fig. 19 - Abnehmen der Abdeckung
Fig. 20 - Gehäuse entfernen
