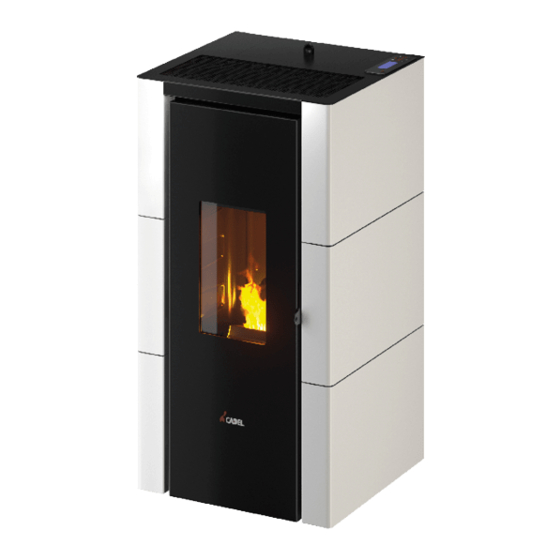

- Seite 1 BENUTZERHANDBUCH PELLETOFEN ©2020 CADEL srl | All rights reserved - Tutti i diritti riservati SWEET 7, 7.0 - PERLA 7, 7.0 - CRISTAL 7, 7.0, 7.0 UP ONE AIRTIGHT - BEAM AIRTIGHT - ACCENT AIRTIGHT SHARP AIRTIGHT - LEE AIRTIGHT - CHROME 5, 7 AIRTIGHT...
-
Seite 2: Scheda Prodotto
IT - SCHEDA PRODOTTO EN - PRODUCT DATA SHEETS FR - FICHE DE PRODUIT NL - PRODUCTKAART DE - PRODUKTDATENBLATT ES - FICHA DEL PRODUTO PT - FICHA DO PRODUTO PL - KARTA PRODUKTU CZ - INFORMAČNÍ LIST VÝROBKU SK - INFORMAČNÝ LIST VÝROBKU RO - FIȘA PRODUSULUI HU - TERMÉKISMERTETŐ... - Seite 3 - SCHEDA PRODOTTO - KARTA PRODUKTU - ΔΕΛΤΙΟ ΠΡΟΪΟΝΤΟΣ - PRODUCT DATA SHEETS - INFORMAČNÍ LIST VÝROBKU - ПРОДУКТОВ ФИШ - FICHE DE PRODUIT - INFORMAČNÝ LIST VÝROBKU - GAMINIO VARDINIŲ - PRODUCTKAART - FIȘA PRODUSULUI PARAMETRŲ LENTELĖ - PRODUKTDATENBLATT - TERMÉKISMERTETŐ...
- Seite 4 Potenza termica indiretta Putere termică indirectă Indirect heat output Közvetett hőteljesítmény Puissance thermique indirecte Posredna toplotna moč Onrechtstreeks thermisch vermogen Neizravna toplinska snaga Indirekte Heizleistung Έμμεση θερμική ισχύς Potencia térmica indirecta Индиректна топлинна мощност Potência térmica indireta Netiesioginė šiluminė galia Pośrednia moc cieplna Kaudne soojusvõimsus Nepřímý...
- Seite 5 Efficienza utile al carico minimo Useful energy efficiency at minimum load Rendement utile à la charge minimale Efficiëntie nuttig voor de minimale last Nutzleistung für die Mindestlast Eficiencia útil con la carga mínima Eficiência útil com carga mínima Wydajność użytkowa dla minimalnego obciążenia Užitečná...
- Seite 6 - SCHEDA PRODOTTO - KARTA PRODUKTU - ΔΕΛΤΙΟ ΠΡΟΪΟΝΤΟΣ - PRODUCT DATA SHEETS - INFORMAČNÍ LIST VÝROBKU - ПРОДУКТОВ ФИШ - FICHE DE PRODUIT - INFORMAČNÝ LIST VÝROBKU - GAMINIO VARDINIŲ - PRODUCTKAART - FIȘA PRODUSULUI PARAMETRŲ LENTELĖ - PRODUKTDATENBLATT - TERMÉKISMERTETŐ...
- Seite 7 Potenza termica indiretta Putere termică indirectă Indirect heat output Közvetett hőteljesítmény Puissance thermique indirecte Posredna toplotna moč Onrechtstreeks thermisch vermogen Neizravna toplinska snaga Indirekte Heizleistung Έμμεση θερμική ισχύς Potencia térmica indirecta Индиректна топлинна мощност Potência térmica indireta Netiesioginė šiluminė galia Pośrednia moc cieplna Kaudne soojusvõimsus Nepřímý...
- Seite 8 Efficienza utile al carico minimo Useful energy efficiency at minimum load Rendement utile à la charge minimale Efficiëntie nuttig voor de minimale last Nutzleistung für die Mindestlast Eficiencia útil con la carga mínima Eficiência útil com carga mínima Wydajność użytkowa dla minimalnego obciążenia Užitečná...
- Seite 9 - SCHEDA PRODOTTO - KARTA PRODUKTU - ΔΕΛΤΙΟ ΠΡΟΪΟΝΤΟΣ - PRODUCT DATA SHEETS - INFORMAČNÍ LIST VÝROBKU - ПРОДУКТОВ ФИШ - FICHE DE PRODUIT - INFORMAČNÝ LIST VÝROBKU - GAMINIO VARDINIŲ - PRODUCTKAART - FIȘA PRODUSULUI PARAMETRŲ LENTELĖ - PRODUKTDATENBLATT - TERMÉKISMERTETŐ...
- Seite 10 Potenza termica indiretta Putere termică indirectă Indirect heat output Közvetett hőteljesítmény Puissance thermique indirecte Posredna toplotna moč Onrechtstreeks thermisch vermogen Neizravna toplinska snaga Indirekte Heizleistung Έμμεση θερμική ισχύς Potencia térmica indirecta Индиректна топлинна мощност Potência térmica indireta Netiesioginė šiluminė galia Pośrednia moc cieplna Kaudne soojusvõimsus Nepřímý...
- Seite 11 Overhold advarslerne og instruktionerne for installation og periodisk vedligeholdelse, der er angivet i instruktionsvejledningen. Respektera de bestämmelser och anvisningar för installation och löpande underhåll som anges i de specifika kapitlen i handboken. CADEL srl Via Foresto Sud, 7 31025 Santa Lucia di Piave (TV) - ITALY www.cadelsrl.com...
-
Seite 12: Inhaltsverzeichnis
9 BRENNSTOFF ..........18 INHALT 9.1 HEIZMATERIAL ............18 9.2 NACHFÜLLEN PELLET ..........18 1 SYMBOLE IM HANDBUCH ......3 9.3 TIMER FÜR DIE PELLETZUFUHR ......18 2 SEHR GEEHRTER KUNDE ........3 9.4 BELÜFTUNG ............19 3 HINWEISE ............3 9.5 FERNBEDINUNG OPTIONAL .........19 4 GARANTIEBEDINGUNGEN ......5 10 SICHERHEITSEINRICHTUNGEN UND ALARME 20 5 ERSATZTEILE ..........6 10.1 SICHERHEITSEINRICHTUNGEN ......20... -
Seite 13: Symbole Im Handbuch
Niederspannungsrichtlinie 2014/35/EU, der Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit und der RoHS-Richtlinie 2011/65/EU. Hiermit erklärt CADEL S.r.l., dass der Funkanlagentyp Easy Connect Plus + Navel Stand Alone der Richtlinie 2014/53/EU entspricht. • Gemäss der Verordnung (EU) Nr. 305/2011, liegen „Leistungserklärung“ und „Konformitätserklärung“ online auf folgenden Websites: •... -
Seite 14: Hinweise
• CHROME 5 Airtight : • Leistungserklärung http://www.free-point.it/de/download/dop/DoP-0163-02_5kW-Sound3-5Up_Chrome-5-At_Round-5- At_-Floyd-5.0.pdf Konformitätserklärung http://www.free-point.it/de/download/doc-files/DoC_0163-02_REV01_7- 5kW-WIFI-_Cristal3_Sweet3_Perla3_Sound3_Sharp_Lee_Chrome_Round_2.pdf • CHROME 7 Airtght : • Leistungserklärung http://www.free-point.it/de/download/dop/DoP-0163-01_7kW-Vera_Lord_Floyd_Cristal3_Sweet3_- Perla3_Sound3_Indigo-Evo_One_Beam_Accent_Sharp_Lee-_Chrome_Round_5.pdf Konformitätserklärung http://www.free-point.it/de/download/doc-files/DoC_0163-02_REV01_7- 5kW-WIFI-_Cristal3_Sweet3_Perla3_Sound3_Sharp_Lee_Chrome_Round_2.pdf • Gemäss der Verordnung (EU) Nr. 305/2011, liegen “Leistungserklärung” und “Konformitätserklärung” online im Downloadbe- reich auf den Websites vor: - www.cadelsrl.com - www.pegasoheating.com HINWEISE... -
Seite 15: Garantiebedingungen
• Das Stromkabel darf nicht in Kontakt mit dem Rauchgaskanal oder irgendeinem Teil des Ofens kommen. • Bevor mit der Einstellung verfahren wird, muss der Benutzer - oder wer auch immer den Kaminofen zu bedienen beabsichtigt - zunächst den gesamten Inhalt der vorliegenden Instal- lations- und Bedienungsanleitung gelesen und verstanden haben. - Seite 16 • einen Beleg (Rechnung und/oder Quittung) mit Angabe des Namens des Verkäufers und des Datums, an dem der Verkauf erfolgte; • die Weiterleitung des Garantiezertifikats, das innerhalb von 8 Tagen ab Kauf ausgestellt wurde. Damit darüber die Garantie gültig und wirksam wird, dürfen die fachgerechte Installation und Inbetriebnahme des Gerätes ausschließlich von qualifiziertem Personal ausgeführt werden, das in den vorgesehenen Fällen dem Benutzer eine Konformität- serklärung für die Anlage und die korrekte Funktionsweise des Produkts ausstellen muss.
-
Seite 17: Ersatzteile
Der Hersteller lehnt jede Verantwortung für etwaige Schäden ab, die Personen, Tiere oder Gegenstände direkt oder indirekt erfahren könnten und auf die Nichtbeachtung der in dieser Anleitung angeführten Anweisungen und vor allem der Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts zurückzuführen sind. ERSATZTEILE Für eventuelle Reparaturen oder Anpassungen, die erforderlich sein könnten, kontaktieren Sie bitte den Verkaufshändler oder das nächste Kundendienstzentrum und geben Sie Folgendes an:... -
Seite 18: Wifi - Bluetooth Anschluss
WIFI - BLUETOOTH ANSCHLUSS EASY CONNECT PLUS (Standard bei Modellen SWEET 7.0 - PERLA 7.0 - CRISTAL 7.0, 7.0 UP - SHARP AIRTIGHT - SOUND 5UP, 7UP - CHROME 5/7 AIRTIGHT) Verfahrensweise gilt nur für Modelle mit EASY CONNECT PLUS WiFi-Technologie. Fig. -
Seite 19: Navel Stand Alone
NAVEL STAND ALONE (OPTIONAL in den Modellen ACCENT AIRTIGHT - ACCENT K AIRTIGHT - ONE AIRTIGHT - BEAM AIRTIGHT - INDIGO EVO 7 - VERA 7.0, 7.0 UP - LORD 7.0 FLOYD 5.0 - FLOYD 7.0) Verfahrensweise gilt nur für Modelle mit NAVEL STAND ALONE WiFi-Technologie. ACHTUNG! Die Installation darf AUSSCHLIESSLICH durch Fachpersonal ausgeführt werden. -
Seite 20: Anwendung
https://www.pegasoheating.com/it/documenti/ ANWENDUNG VORWORT Für die beste Leistung bei niedrigstem Stromverbrauch, die unten aufgeführten Anweisungen ausführen. • Die Pellet-Zündung erfolgt sehr leicht, wenn die Installation korrekt ausgeführt wurde und der Rauchabzug funktionstüchtig ist. • Schalten Sie den Ofen auf Stufe 1, für mindestens 2 Stunden, damit das Material, aus dem der Kessel und der Feuerraum ge- fertigt sind, die internen elastischen Spannungen stabilisieren können. -
Seite 21: Hauptmenü
HAUPTMENÜ Zum Aufrufen Taste 3 (Menü) drücken. Das Menü enthält folgende Einträge: • Datum/Uhrzeit • Timer • Sleep (nur bei eingeschaltetem Ofen) • Einstellungen • Info Datum und Uhrzeit einstellen. Zum Einstellen von Datum und Uhrzeit wie folgt vorgehen: • Taste "Menü" drücken. •... - Seite 22 c - Schneckenladung Zum Anwählen von "Schneckenladung" (nur bei ausgeschaltetem Ofen) wie folgt vorgehen: • Taste "Menu" drücken. • Mit den Pfeiltasten blättern und "Einstellungen" wählen. • "Menu" drücken, um zu bestätigen. • Mit den Pfeiltasten blättern und "Schneckenladung" wählen. •...
-
Seite 23: Menü Info
• "Menu" drücken, um zu bestätigen. • Mit den Tasten +/- den %-Wert ändern. • Zum Bestätigen "Menu" drücken und "Esc" zum Beenden. j - Bauteiletest Zum Aktivieren der Funktion "Bauteiletest" (nur bei ausgeschaltetem Ofen) wie folgt vorgehen: • Taste "Menu" drücken. •... -
Seite 24: Keine Zündung
• Nach Beendigung der Einschaltphase geht der Ofen auf die Betriebsart. Angezeigt werden: die gewählte Wärmeleistung, die Umgebungstemperatur und die große Flamme (siehe Fig. 8). • Wenn der Wert der Umgebungstemperatur über den über die Tastatur eingestellten Wert ansteigt, wird die Wärmeleistung auf den Mindestwert abgesenkt und die kleine Flamme (siehe Fig. -
Seite 25: Programmierter Modus (Timer) - Hauptmenü
Fig. 10 - Anzeige Zur Beachtung: Der Punkt rechts von der auf der Bedienungstafel angezeigten Umgebungstemperatur (oben rechts) zeigt einen halben Grad an (z.B. 23.° bedeutet 23.5°C). Luftgeschw. - Mit dieser Funktion kann die Geschwindigkeit der Raumventilatoren von 1 bis 5 bzw. auf A eingestellt werden. A bedeutet automatisch. -
Seite 26: Programmierbeispiele
Bei eingeschaltetem oder ausgeschaltetem Ofen: • MENÜ aufrufen, • mit den Pfeiltasten <> bis zum Eintrag TIMER blättern, • Taste "Menü" drücken. • Das System schlägt "P1" vor (mit den Tasten <> die nächsten Timer P2,P3, P4, P5, P6 anwählen). •... -
Seite 27: Funktion Sleep (Hauptmenü)
vermeiden, wenn die Raumtemperatur sich häufig schnell verändert (Luftströmungen, wenig isolierte Räume usw.). Das Ausschaltverfahren über ECO wird automatisch aktiviert, wenn die Anforderungen der Vorrichtung zur Leistungsaufrechterhal- tung erfüllt sind (Sonde Umgebungstemperatur +1°C oder Kontakt offen an externem Thermostaten, siehe Fig. 14). Ab diesem Zeitpunkt beginnt das Countdown der Zeit „Off-Zeit Eco“... - Seite 28 -5 = Verringerung um 5% gegenüber der werkseitigen Einstellung. 0 = Keine Änderung. +5 = Steigerung um 5% gegenüber der werkseitigen Einstellung. +10 = Steigerung um 10% gegenüber der werkseitigen Einstellung. +15 = Steigerung um 15% gegenüber der werkseitigen Einstellung. 8.17 VARIATION RPM RAUCH (SIEHE ABSCHNITT I MENÜ...
-
Seite 29: Funktion Meisterkontrolle (Nur Für Wartungsbeauftragte) - Siehe Abschnitt K
8.18 FUNKTION MEISTERKONTROLLE (NUR FÜR WARTUNGSBEAUFTRAGTE) - SIEHE ABSCHNITT K MENÜ EINSTELLUNGEN A PAG. 11 Diese Funktion kann nur bei eingeschaltetem Ofen und Leistungsabgabe aktiviert werden und schaltet den Betrieb auf Heizung mit den Parametern P5, mit Gebläse (wenn vorhanden) auf V5. Gegebenenfalls müssen prozentuale Korrekturen für Zufuhr/Rau- chgasgebläse umgesetzt werden. -
Seite 30: Timer Für Die Pelletzufuhr
TIMER FÜR DIE PELLETZUFUHR Dieser Ofen verfügt über einen Sicherheitstimer, der aktiviert wird, wenn die Tür des Pelletttanks beim Beladen 90 Sekunden geöffnet bleibt (siehe Fig. 20 und Fig. 22). Nach Ablauf der 90 Sekunden wird ein Unterdruckalarm des Ofens "A05" ausgelöst, und die Ausschaltphase beginnt. -
Seite 31: Fernbedinung Optional
FERNBEDINUNG OPTIONAL (STANDARD in den Modellen : ACCENT AIRTIGHT - ACCENT K AIRTIGHT - ONE AIRTIGHT - BEAM AIRTIGHT - SHARP AIRTIGHT - CHROME 5, 7 AIRTIGHT) • Der Ofen kann mit Fernbedinung bedient werden (optional) • Für den Betrieb wird 1 Batterie Typ Lithium battery CR 2025 (3Volt) benötigt •... -
Seite 32: Kontaktthermostat Im Brennstoff-Behälter
10.4 KONTAKTTHERMOSTAT IM BRENNSTOFF-BEHÄLTER Wenn die Temperatur den eingestellten Sicherheitswert überschreitet, wird der Betrieb des Heizkessels sofort gestoppt. 10.5 ELEKTRISCHE SICHERHEIT Der Heizkessel ist gegen starke Stromschwankungen durch eine Hauptsicherung geschützt, die sich in der Bedientafel an der Rückseite des Heizkessels befindet. Weitere Sicherungen zum Schutz der Elektronik befinden sich auf den einzelnen Platinen. 10.6 RAUCHGASGEBLÄSE Wenn das Gebläse ausfällt, unterbricht die Elektronik unverzüglich die Pelletzufuhr und es wird eine Alarm-Meldung angezeigt. -
Seite 33: Alarm-Rückstellung
DISPLAYANZEIGE ART DES PROBLEMS LÖSUNG Ende der Abkühlungsphase abwarten, Alarm zurücksetzen und Ofen wiedereinschalten. Dazu die Brennstoffzufuhr auf Minimal stellen (Menü EINSTEL- LUNGEN - Pelletrezeptur). Die Temperatur im Pellet-Behälter bzw. die Wa- A03 Alarm der ssertemperatur überschreiten die vorgesehene Sicherstellen, dass das Lüftungsgitter auf der Rückseite Thermostate Sicherheitsschwelle. -
Seite 34: Vor Jeder Zündung
• Wenn der Ofen dagegen kontinuierlich und intensiv verwendet wird (einschließlich Kamin), muss er häufiger kontrolliert und gereinigt werden. • Für das Auswechseln beschädigter Teile müssen originale Ersatzteile beim autorisierten Wiederverkäufer angefordert werden. 11.2 VOR JEDER ZÜNDUNG Brennschale von Asche und gegebenenfalls Verkrustungen reinigen, die die Luftlöcher verstopfen könnten. Wenn die Pellets im Behälter aufgebraucht sind, könnten sich unverbrannte Pellets in der Brennschale ansammeln. -
Seite 35: Allgemeine Reinigung
11.5 ALLGEMEINE REINIGUNG Für die Reinigung der externen und internen Bauteile des Ofens dürfen keine Stahlwolle, Salzsäure oder andere ätzende und scheuernde Mittel verwendet werden. 11.6 REINIGUNG BAUTEILE AUS LACKIERTEM METALL Für die Reinigung der Bauteile aus lackiertem Metall ein weiches Tuch verwenden. Niemals Fettlöser wie Alkohol, Verdünner, Aceton, Benzin verwenden, weil sie irreparable Schäden am Lack verursachen. - Seite 36 PROBLEM URSACHE LÖSUNG EINGRIFF Der Ofen ist nicht Sicherstellen, dass der Stecker ins Stromnetz eingefügt ist. versorgt. Die Schutzsiche- rungen in der Die Schutzsicherungen in der Steckdose auswechseln (3,15A- Steckdose sind 250V). durchgebrannt. Das Steuerdisplay Steuerdisplay schaltet sich nicht Steuerdisplay auswechseln. defekt.
- Seite 37 PROBLEM URSACHE LÖSUNG EINGRIFF Tank leer. Den Tank füllen. Die Schnecke wird durch Fremdkörper Schnecke reinigen. blockiert (z.B. Nägel). Das Feuer erlischt Minderwertige und der Ofen Andere Pellet-Typen ausprobieren. Pellets. stoppt Wert Pelletladung zu niedrig “Phase Pelletladung einstellen. 1”. Auf dem Display überprüfen, dass Den Ofen überholen.
- Seite 38 PROBLEM URSACHE LÖSUNG EINGRIFF Türdichtungen Dichtungen auswechseln. defekt. Asche um den Ofen Einen spezialisierten Ofensetzer zu Hilfe rufen, der die herum Rauchgaskanalroh- Anschlüsse unverzüglich mit Silikon für hohe Temperaturen re nicht herme- versiegelt und/oder die Rohre selbst durch neue, die den gel- tisch.
