Aufbau Des Produkts - Vaillant ecoTEC plus VC Serie Installations- Und Wartungsanleitung

3.3

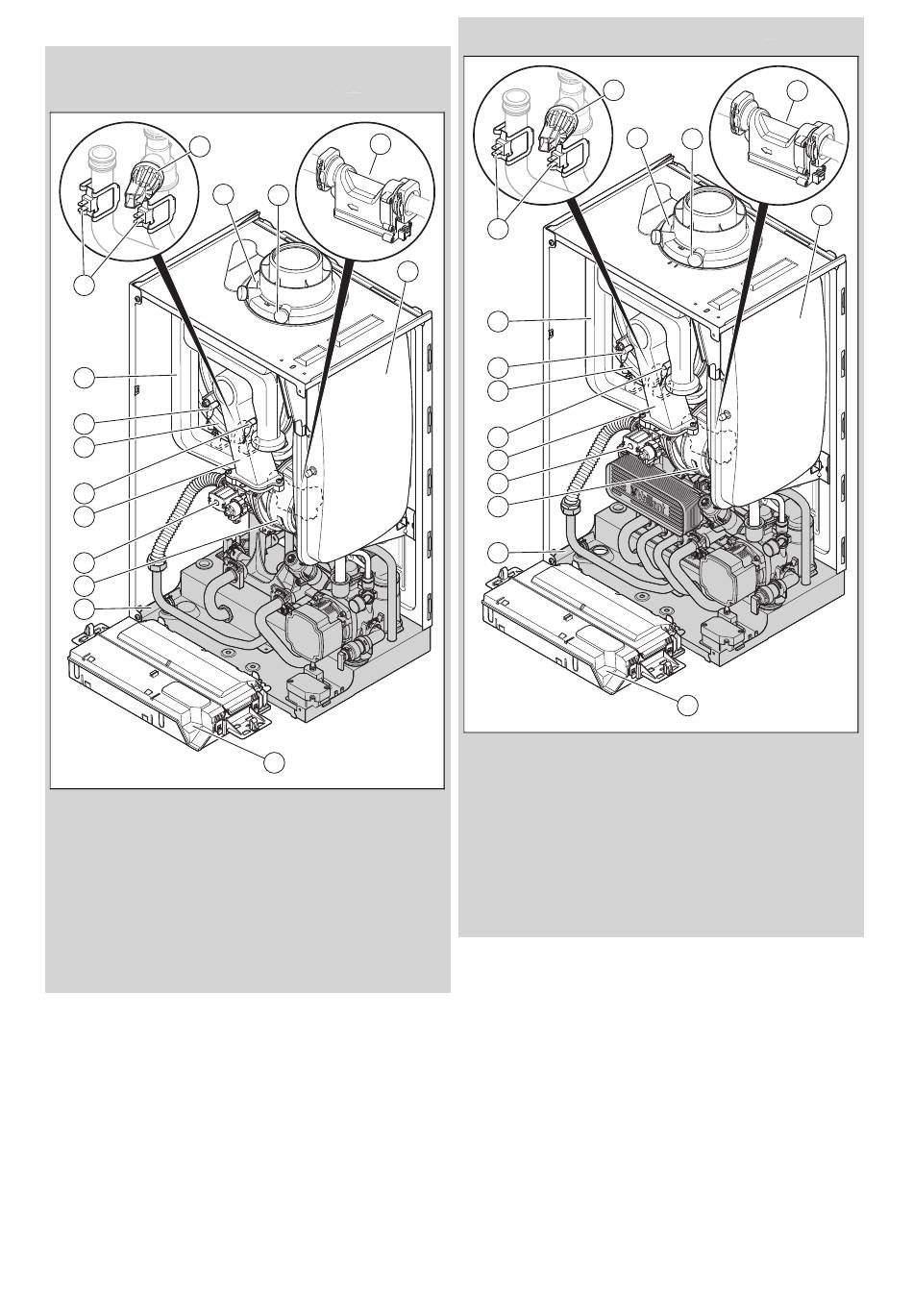

Aufbau des Produkts

Gültigkeit: VC 10CS/1-5 (N-DE) ODER VC 15CS/1-5 (N-DE) ODER
VC 20CS/1-5 (N-DE) ODER VC 25CS/1-5 (N-DE) ODER VC 30CS/1-5 (N-
DE)
15
1
14
13
12
11
10
9
8
7
6
1 Anschluss für Luft-
Abgas-Führung
2 Abgas-Messstutzen
3 Wasserdurchfluss-
sensor
4 Ausdehnungsgefäß
5 Schaltkasten
6 Hydraulikblock
7 Gebläse
0020279444_04 Installations- und Wartungsanleitung
3
2
4
5
8 Gasarmatur
9 Thermo-Kompaktmodul
10 Regelungselektrode
11 Wärmetauscher
12 Zündelektrode
13 Luftansaugrohr
14 Temperatursensor
15 Wasserdrucksensor
Gültigkeit: VCW 20/26CS/1-5 (N-DE) ODER VCW 25/32CS/1-5 (N-DE)
15
1
14
13
12
11
10
9
8
7
6
1 Anschluss für Luft-
Abgas-Führung
2 Abgas-Messstutzen
3 Wasserdurchfluss-
sensor
4 Ausdehnungsgefäß
5 Schaltkasten
6 Hydraulikblock
7 Gebläse
3
2
4
5
8 Gasarmatur
9 Thermo-Kompaktmodul
10 Regelungselektrode
11 Wärmetauscher
12 Zündelektrode
13 Luftansaugrohr
14 Temperatursensor
15 Wasserdrucksensor
9
