12. Prüfen Sie den Brenner und die Brenner-Dämmmatte
auf Beschädigungen. (→ Kapitel 10.5.3)
13. Prüfen Sie den Wärmetauscher auf Beschädigungen.
Ergebnis:
Wärmetauscher beschädigt
▶
Tauschen Sie den Wärmetauscher aus.
(→ Kapitel 11.7.7)
14. Prüfen Sie den Wärmetauscher auf Verschmutzungen.
Ergebnis:
Wärmetauscher verschmutzt
▶
Reinigen Sie den Wärmetauscher.
(→ Kapitel 10.5.2)
15. Prüfen Sie die Dämmmatte des Wärmetauschers auf
Beschädigungen.
Ergebnis:
Dämmmatte beschädigt
▶
Tauschen Sie die Dämmmatte aus (→ Ersatzteilan-
leitung Dämmmatte Wärmetauscher).

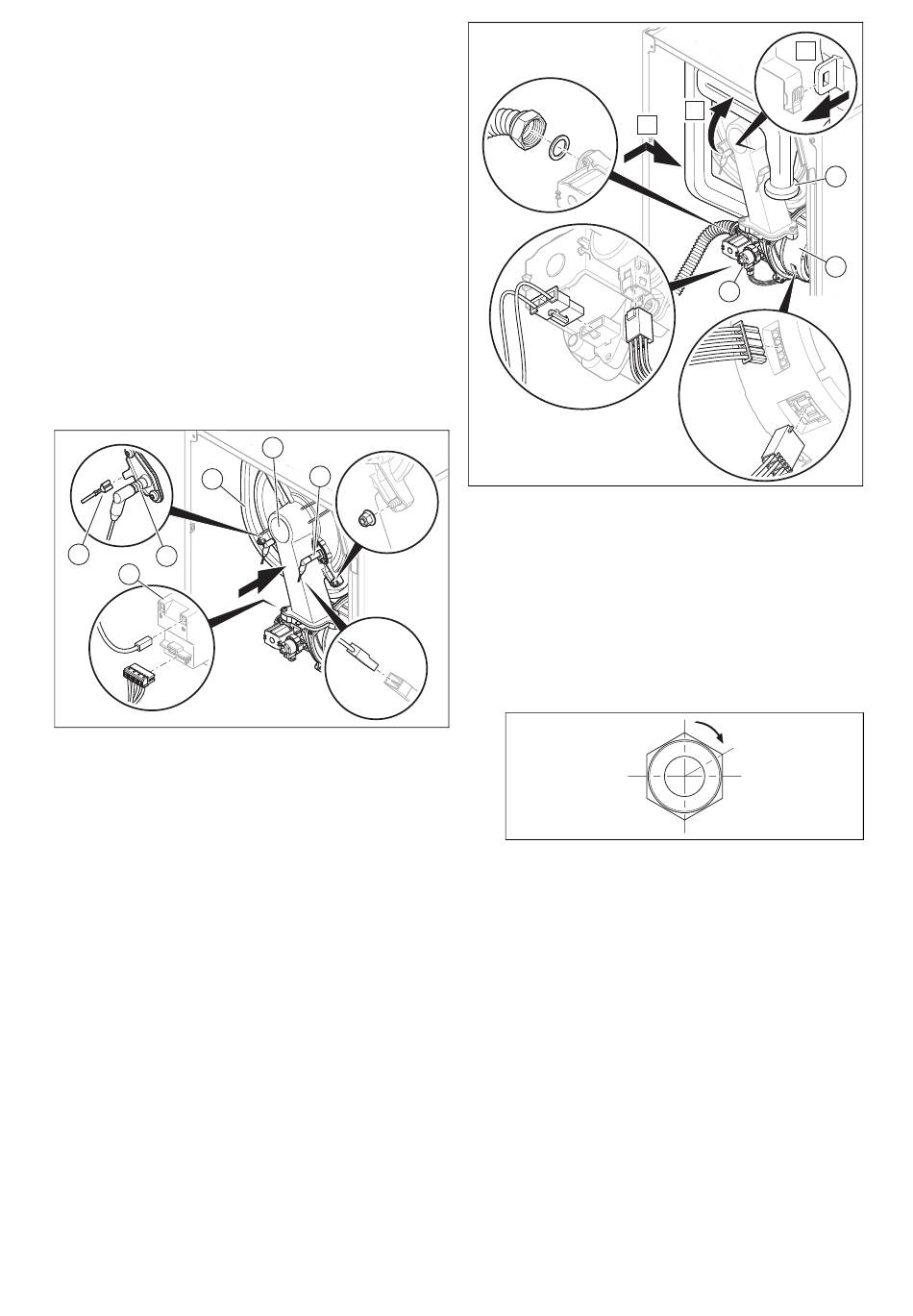

10.4.2 Thermo-Kompaktmodul einbauen

1
6
4
5
1. Stecken Sie das Thermo-Kompaktmodul auf den
Wärmetauscher (1).
2. Ziehen Sie die vier neuen Muttern über Kreuz fest, bis
der Brennerflansch an den Anschlagflächen gleich-
mäßig anliegt.
–
Anzugsdrehmoment: 6 Nm
3. Stecken Sie die Stecker das Erdungskabel (6) von der
Zündelektrode (4), die zwei Stecker am Zündtransfor-
mator (5) und den Stecker des Kabels der Regelungs-
elektrode (3) wieder auf.
32
2
3
4x
4. Stecken Sie den Stecker, ggf. die beiden Stecker am
Gebläsemotor (2) wieder auf.
5. Stecken Sie die zwei Stecker an der Gasarmatur (3)
wieder auf.
Alternative 1:
6.
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 40 Nm
6. Alternative 2:
▶
Schrauben Sie die Überwurfmutter an der Gas-
armatur mit einer neuen Dichtung an. Sichern Sie
dabei das Gasrohr gegen Verdrehen.
–
Anzugsdrehmoment: 15 Nm + 60°
7. Öffnen Sie den Gasabsperrhahn.
8. Prüfen Sie das Produkt auf Dichtheit. (→ Kapitel 7.14)
9. Prüfen Sie, ob der Dichtring im Luftansaugrohr richtig
liegt.
10. Stecken Sie das Luftansaugrohr (1) auf den Ansaug-
stutzen und drücken Sie das Luftansaugrohr in den
oberen Halter, wie in der Abbildung dargestellt.
11. Prüfen Sie den Gasanschlussdruck/Gasfließdruck.
(→ Kapitel 7.10.2)
Installations- und Wartungsanleitung 0020279444_04
C
B
A
3
60°
1
2
