7.12
Wasser entkalken
Mit steigender Wassertemperatur steigt die Wahrscheinlich-
keit des Kalkausfalls.
▶
Entkalken Sie bei Bedarf das Wasser.
Bedingung: Wasserhärte: ≥ 3,57 mol/m³
▶
Reduzieren Sie den Sollwert der Warmwassertempera-
tur.
–
Warmwassertemperatur: ≤ 50 ℃
7.13
Warmwasserbereitung prüfen
1.
Stellen Sie sicher, dass eine Warmwasseranforderung
vorliegt.
Gültigkeit: Produkt mit angeschlossenem Warmwasserspeicher
▶
Navigieren Sie zum MENÜ → EINSTELLUNGEN →
Fachhandwerkerebene → Datenübersicht.
◁
Wenn der Warmwasserspeicher korrekt geladen
wird, dann erscheint im Display S.024.
◁
Wenn der Speicher über einen Temperatursensor
verfügt, dann prüfen Sie die Temperatur im Spei-
cher Auslauftemp. WW-Speicher
Gültigkeit: Produkt mit integrierter Warmwasserbereitung
▶
Navigieren Sie zum MENÜ → EINSTELLUNGEN →
Fachhandwerkerebene → Datenübersicht.
◁
Wenn an einem Wasserhahn Warmwasser gezapft
wird, dann erscheint im Display S.014.
◁
Prüfen Sie die Warmwassertemperatur Warm-
wassertemperatur Ist
Bedingung: Regler angeschlossen
▶
Stellen Sie die Solltemperatur für den angeschlossenen
Warmwasserspeicher am Regler ein (→ Betriebs- und
Installationsanleitung Regler).
◁
Das Heizgerät übernimmt die am Regler eingestellte
Solltemperatur.
7.14
Dichtheit prüfen
▶
Prüfen Sie die gasführende Bauteile, die innere Luft-Ab-
gas-Dichtheit, den Heizkreis und den Warmwasserkreis
auf Dichtheit.
▶
Prüfen Sie die Luft-Abgas-Führung auf einwandfreie
Installation.
▶
Prüfen Sie, ob die Frontblende montiert ist.
Bedingung: Raumluftunabhängiger Betrieb
▶
Prüfen Sie, ob die Unterdruckkammer dicht geschlossen
ist.
26
7.15
Produkt auf andere Gasart umstellen
Hinweis
Bei einer Erstinbetriebnahme erfolgt die Festle-
gung der gewünschten Gasart mit der Durchfüh-

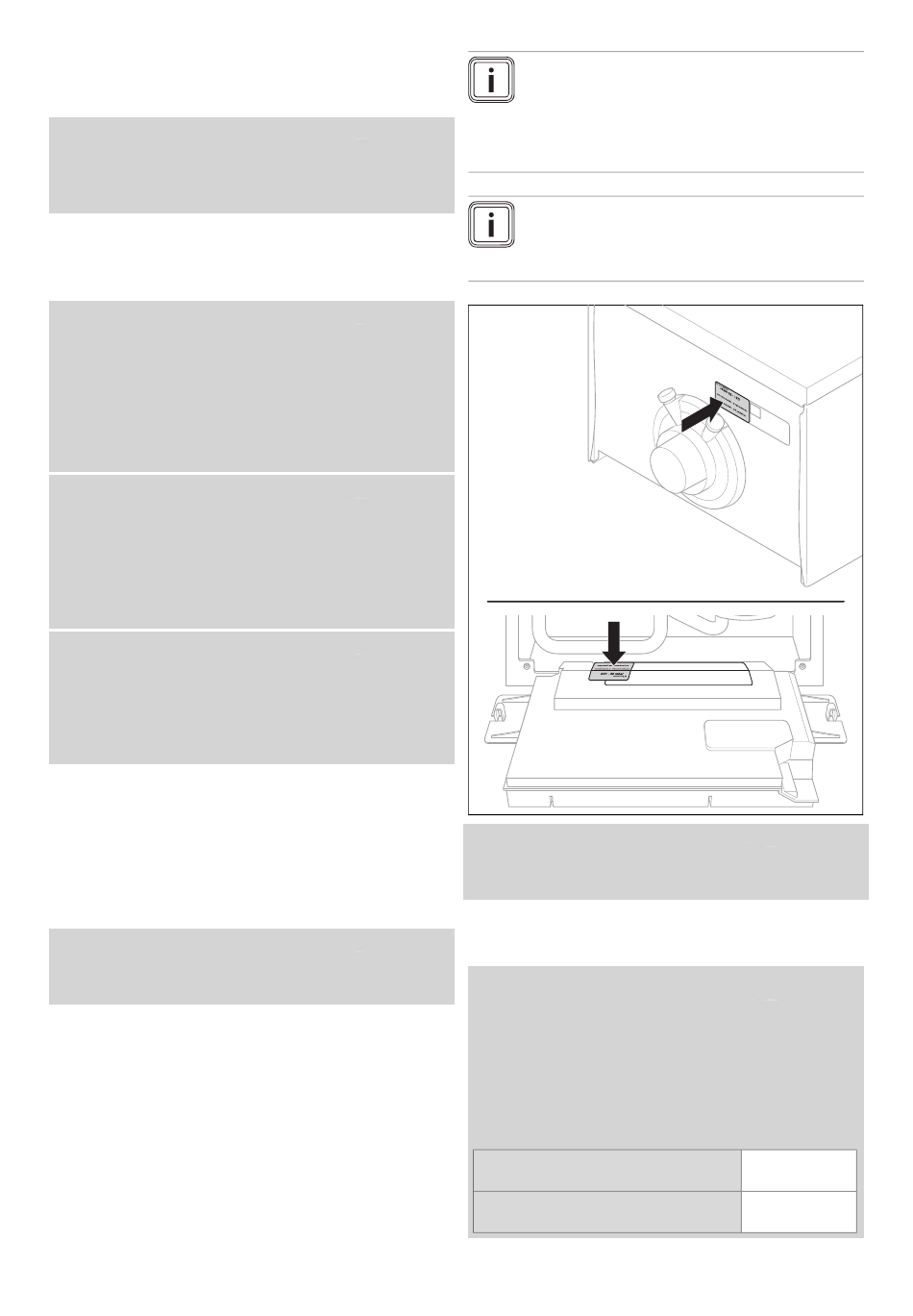

rung des Installationsassistenten. Bei der Wahl
von Flüssiggas müssen die mitgelieferten Auf-
kleber angebracht werden.
Hinweis
Wenn die Gasart zu einem späteren Zeitpunkt
umgestellt wird, dann wird ein Umrüstsatz benö-
tigt (Austausch Regelungselektrode).
Bedingung: Gasart zu einem späteren Zeitpunkt umstellen
▶
Folgen Sie den Anweisungen der Anleitung, die dem
Umrüstsatz beiliegt.
7.16
Anpassung an maximale Länge der Luft-
Abgas-Führung
Gültigkeit: C13 oder C13x, horizontale Wand-/Dachdurchführung, Luft-
Abgas-Führung ⌀ 60/100 mm, systemzertifizierte Abgasanlage
Um die Druckverluste durch die Luft-Abgas-Führung zu
kompensieren, ist eine Einstellung im Installationsassisten-
ten (länderspezifisch) oder des Diagnosecodes D.164 er-
forderlich.
Dieses Kapitel gilt ausschließlich für folgende Produkte:
Produkt - Artikelnummer
VC 10CS/1-5 (N-DE)
VC 15CS/1-5 (N-DE)
Installations- und Wartungsanleitung 0020279444_04
–
0010022005
–
0010043896
–
0010022006
–
0010043897
