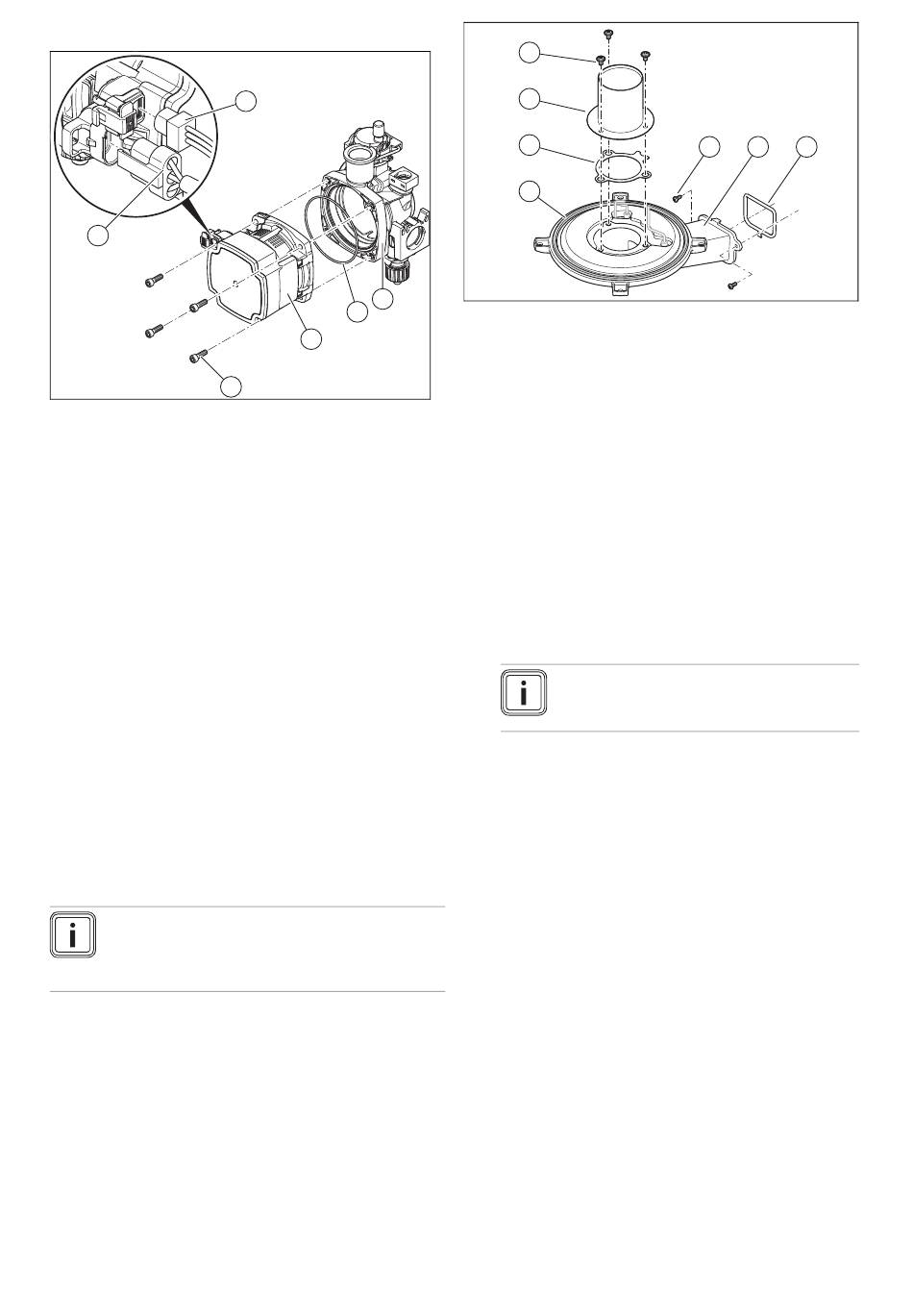

11.7.3 Pumpenkopf austauschen

5
1. Ziehen Sie die Stecker (5) und (6) am Pumpenkopf ab.
2. Lösen Sie die vier Schrauben (4).
3. Entfernen Sie den Pumpenkopf (3).
4. Prüfen Sie das Innere des Pumpenunterteils (1) auf
Verschmutzungen.
Ergebnis 1:
Verschmutzung ist vorhanden
▶
Reinigen Sie das Innere des Pumpenunterteils.
Ergebnis 2:
Verschmutzung ist magnetisch
▶
Prüfen Sie den installierten Magnetitabscheider.
5. Ersetzen Sie den O-Ring (2).
6. Befestigen Sie den neuen Pumpenkopf mit vier neuen
Schrauben am Pumpenunterteil.
7. Ziehen Sie die vier Schrauben über Kreuz fest, bis der
Pumpenkopf am Pumpenunterteil gleichmäßig anliegt.
–
Anzugsdrehmoment: 5 Nm
8. Stecken Sie die zwei Stecker am Pumpenkopf wieder
auf.
9. Befüllen Sie die Heizungsanlage. (→ Kapitel 7.6)
10. Entlüften Sie die Heizungsanlage. (→ Kapitel 7.7)
11. Prüfen Sie das Produkt auf Dichtheit. (→ Kapitel 7.14)

11.7.4 Brenner austauschen

Hinweis
Tauschen Sie niemals nur den Brenner aus, son-
dern immer den Brennerflansch, den Brenner und
die Regelungselektrode, sowie alle Dichtungen.
1. Bauen Sie das Thermo-Kompaktmodul aus.
(→ Kapitel 10.4.1)
2. Demontieren Sie die Zündelektrode.
(→ Kapitel 11.7.12)
0020279444_04 Installations- und Wartungsanleitung
6
1
2
3
4
4
3
2
1
3. Schrauben Sie die zwei Schrauben (5) zwischen Bren-
nerflansch (6) und Gebläse heraus.
4. Nehmen Sie den Brennerflansch ab.
5. Montieren Sie den neuen Brenner (3) mit einer neuen
Brennerdichtung (2) an den neuen Brennerflansch.
6. Schrauben Sie die drei Schrauben (4) fest.
–
Anzugsdrehmoment: 6 Nm
7. Montieren Sie den neuen Brennerflansch mit einer
neuen Brennerflanschdichtung (1). Erneuern Sie die
Dichtung (7) zwischen Brennerflansch und Gebläse.
8. Schrauben Sie die zwei Schrauben vom Brenner-
flansch fest.
–
Anzugsdrehmoment: 5,5 Nm
9. Montieren Sie die neue Regelungselektrode an den
neuen Brennerflansch. (→ Kapitel 11.7.13)
10. Setzen Sie die Zündelektrode mit einer neuen Dichtung
ein.
Hinweis
Berühren Sie die Zünd- und Regelungselek-
troden nur am Keramikteil.
11. Bauen Sie das Thermo-Kompaktmodul ein.
(→ Kapitel 10.4.2)
12. Prüfen Sie den CO₂- und O₂-Gehalt. (→ Kapitel 7.10.4)
11.7.5 Gebläse austauschen
1. Bauen Sie die Gasarmatur aus. (→ Kapitel 11.7.6)
5 6 7
