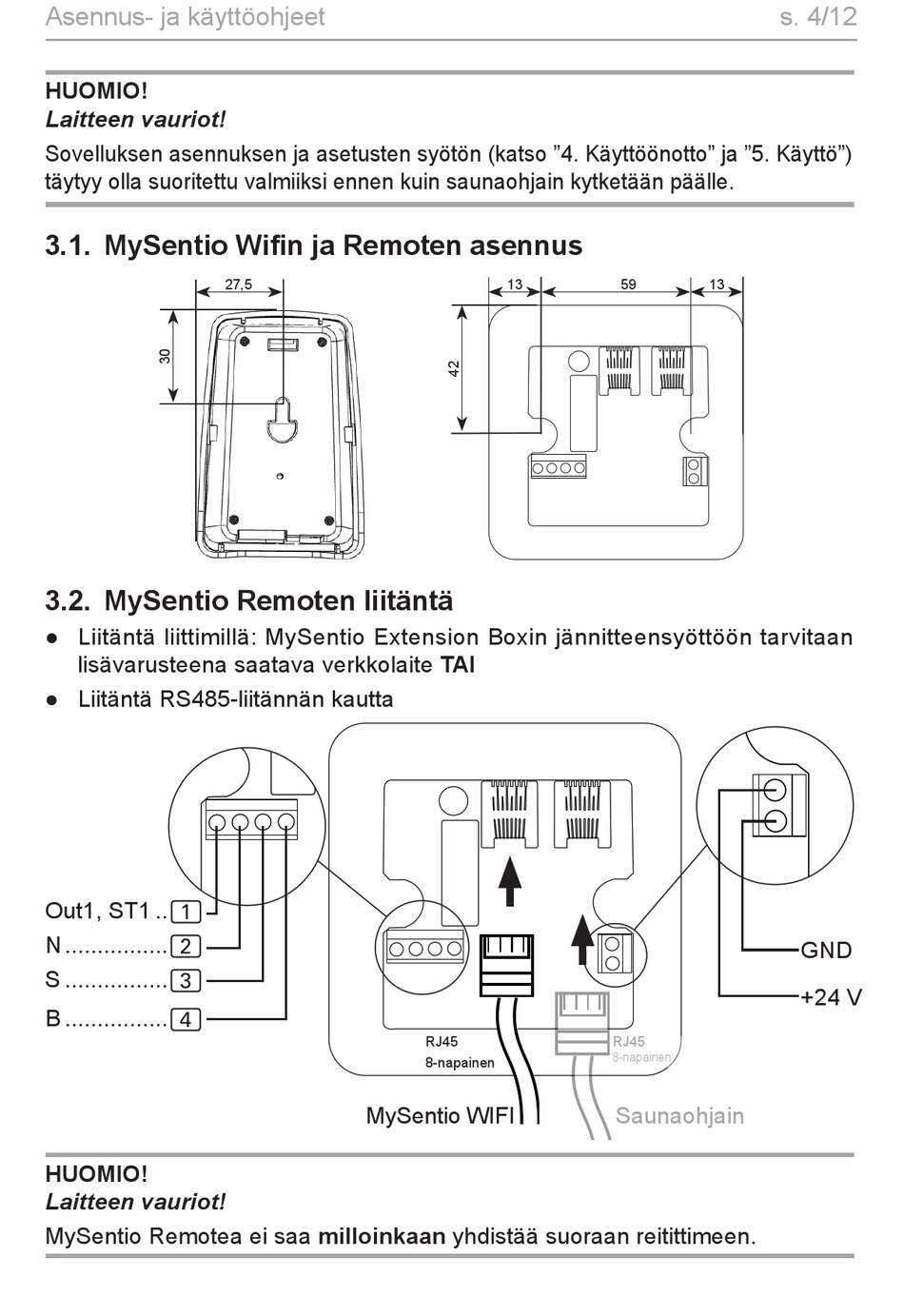

Asennus- ja käyttöohjeet
HUOMIO!
Laitteen vauriot!
Sovelluksen asennuksen ja asetusten syötön (katso "4. Käyttöönotto" ja "5. Käyttö")
täytyy olla suoritettu valmiiksi ennen kuin saunaohjain kytketään päälle.
3.1. MySentio Wifin ja Remoten asennus
3.2. MySentio Remoten liitäntä
● Liitäntä liittimillä: MySentio Extension Boxin jännitteensyöttöön tarvitaan
lisävarusteena saatava verkkolaite TAI
● Liitäntä RS485-liitännän kautta
Out1, ST1 .. 1
N ................ 2
S ................ 3
B ................ 4
HUOMIO!
Laitteen vauriot!
MySentio Remotea ei saa milloinkaan yhdistää suoraan reitittimeen.
27,5
MySentio WIFI
13
RJ45
8-napainen
s. 4/12
59 13
RJ45
8-napainen
Saunaohjain
GND
+24 V
